描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | 1C31232G02 |
| 品牌 / 产地 | Emerson（美国） |
| 适配系统 | Ovation DCS 系统 |
| 输入通道 | 8 路差分电压输入（AI） |
| 输入范围 | ±150mV、±500mV、±1V（软件可选） |
| 输出通道 | 8 路数字输出（DO） |
| 输出类型 | 电压输出 / 开关输出（可选） |
| 输出负载 | 30VDC，0.5A（开关输出） |
| 隔离耐压 | 通道间 1000VAC；通道 – 逻辑侧 2000VAC |
| 工作温度 | -40°C ~ +70°C |
| 供电 | 18-32VDC（机架供电） |
| 认证 | CE、UL、CSA、ATEX、IECEx |
产品深度介绍

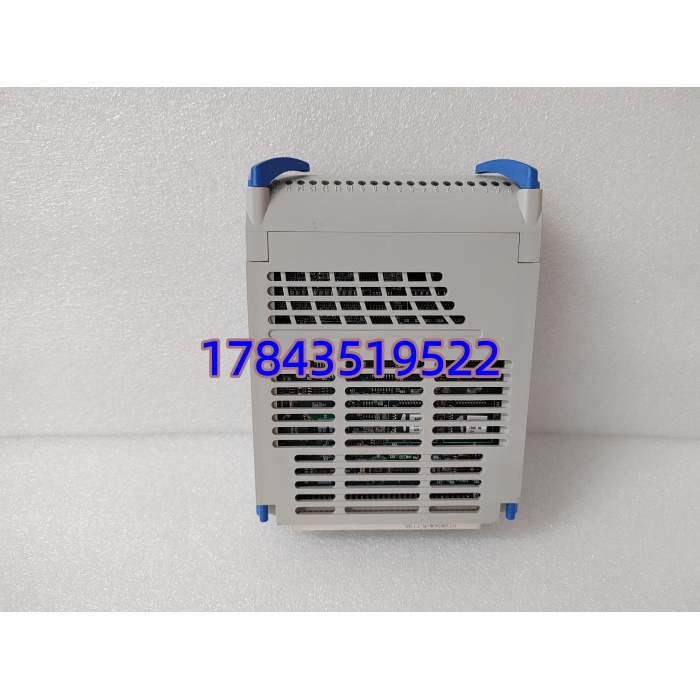

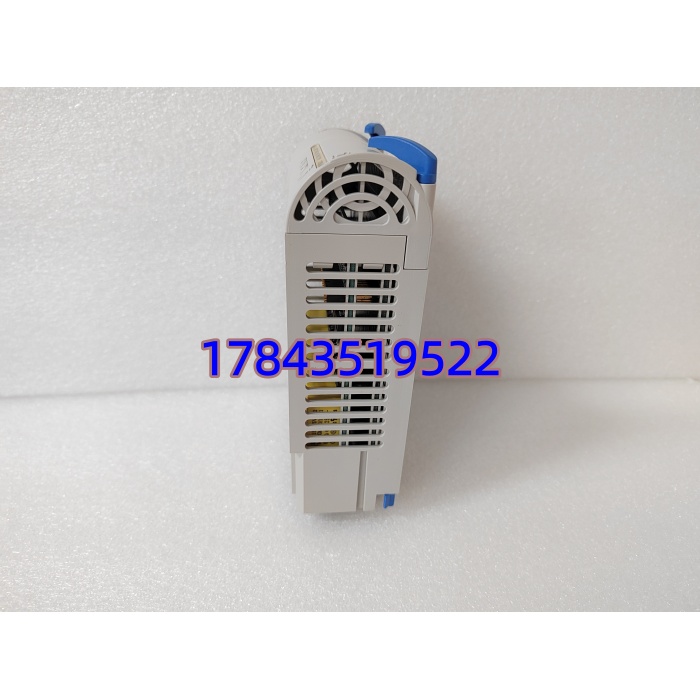

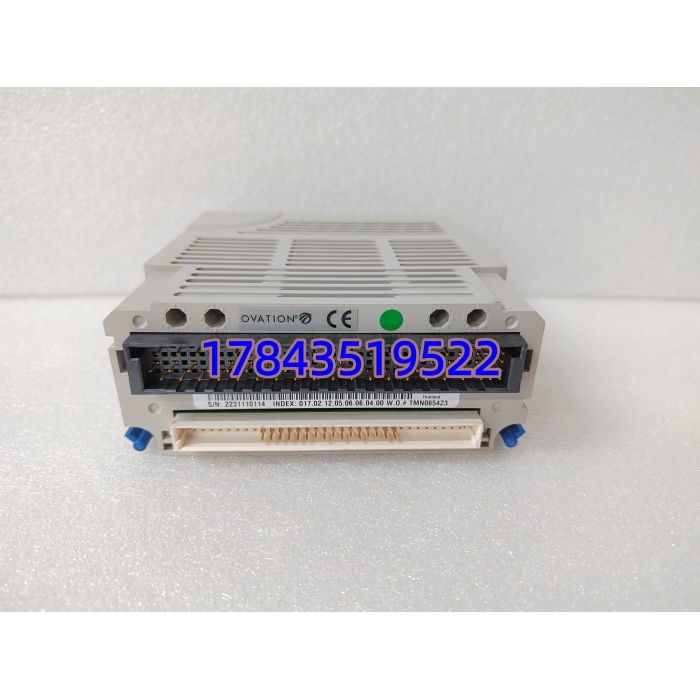

1C31232G02 是 Emerson Ovation DCS 系统的紧凑型混合 I/O 模块，集成 8 路差分模拟输入与 8 路数字输出，专为微弱信号采集与开关量控制设计。差分输入具备高共模抑制比，适合编码器、热电偶、微小电压传感器等低电平信号采集；数字输出可直接驱动继电器、指示灯或小型执行器。
模块采用通道 – 逻辑侧 2000VAC 隔离，抗干扰能力强；支持热插拔与冗余配置，在线更换不影响系统运行，广泛应用于火电、核电、大型化工等连续流程行业。
应用场景与行业案例
工程痛点
工业现场微弱信号易受干扰、I/O 点数分散，普通模块精度不足、无隔离、集成度低，导致信号漂移、控制不稳定、机柜布线复杂。
典型应用场景
- 电力 – 火电机组振动 / 位移监测采集汽轮机轴振、轴向位移（mV 级信号），超限输出 DO 联锁停机，保护机组安全。
- 化工 – 反应釜温度 / 压力监测采集热电偶 / 微小压力传感器信号，输出 DO 控制加热 / 冷却电磁阀，稳定反应参数。
- 油气 – 压缩机组状态监测采集振动、转速传感器差分信号，输出 DO 控制防喘振阀、报警指示灯。
- 水处理 – 精密仪表信号采集采集 pH、电导率等低电平信号，输出 DO 控制加药泵、排污阀。
真实案例
某 600MW 机组 Ovation 系统升级2025 年 8 月，华东某电厂 #1 机组原分立 AI/DO 卡件老化，振动信号漂移大、机柜布线杂乱，维护成本高。原厂分立卡停产，交期 10 周。
我们提供全新原装 1C31232G02，入库核验序列号、CE/UL 认证；Fluke 校准仪测试 8 路差分输入，精度≤±0.05% FS，共模抑制比 > 80dB；8 路 DO 输出负载测试正常，响应时间 < 1ms；在 Ovation 测试机架联调，冗余切换、隔离性能达标。
现场工程师利用热插拔，逐点替换原分立卡，简化机柜布线（减少 50% 接线），下载配置后 30 分钟完成单卡调试，8 小时完成全部 12 套模块更换。运行至今，信号稳定无漂移，控制响应快速，维护效率提升 60%，保障机组长周期运行。
核心卖点与差异化
- 高集成混合 I/O：8 路差分 AI+8 路 DO，单卡替代分立卡，节省机柜空间与成本。
- 高精度微弱信号采集：±150mV~±1V 差分输入，共模抑制比 > 80dB，抗干扰强、信号稳定。
- 强隔离安全设计：2000VAC 通道 – 逻辑侧隔离，有效阻断干扰，保护系统安全。
- 冗余 + 热插拔：支持双机冗余、在线更换，维护不停车，风险低。
- 宽温高可靠：-40°C~+70°C，适应电厂 / 炼化恶劣控制室环境。
- 原装质保：全新原装，12 个月质保，提供出厂校准与测试报告。
