描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 1C31223G01 |
| 品牌 | 艾默生（Emerson） |
| 适配系统 | Ovation DCS 系统 |
| 功能类型 | 低功率继电器输出底座 |
| 通道数量 | 16 通道 |
| 触点类型 | C 型（常开 / 常闭） |
| 负载容量 | 每通道 250 VA（24V DC） |
| 工作电源 | 24V DC |
| 工作温度 | -40℃ 至 +85℃ |
| 隔离电压 | 1500V（通道 – 地） |
| 安装方式 | Ovation 标准机架安装 |
| 尺寸（约） | 230 × 35 × 23 mm |
| 功耗（约） | 5 W |
1C31223G01
产品深度介绍

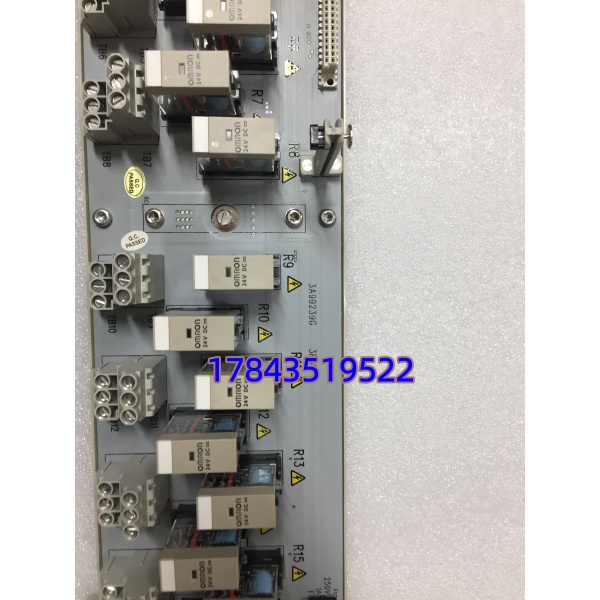

1C31223G01 是艾默生 Ovation DCS 系统专用的16 通道低功率继电器输出底座模块，属于 I/O 子系统核心部件。它接收 DCS 控制器的数字信号，通过板载 G2R 继电器输出干接点，直接驱动现场阀门、接触器、声光报警等设备。
作为底座型模块，它可搭配不同电子模块（EMOD）灵活配置，满足多点开关量控制需求。宽温、强隔离设计，抗振动、抗电磁干扰，适配火电、核电、化工等严苛环境，保障开关动作可靠，减少现场回路故障。
应用场景与行业案例
工程痛点描述
大型流程工厂里，DCS 需要控制成百上千个阀门、泵、挡板。普通 DO 卡带载能力弱、易烧触点，隔离差、易串扰，现场故障率高。我见过老电厂因继电器底座老化，多个疏水阀拒动，机组被迫降负荷，风险很高。
典型应用场景
- 火力发电 – 锅炉侧阀门控制控制疏水阀、排汽阀、挡板执行器，实现锅炉启停与负荷调整，触点可靠、隔离好，避免强电串入 DCS。
- 核电行业 – 辅助系统开关控制核岛通风、冷却水泵、安全壳隔离阀控制，要求长寿命、低误动，符合核级可靠性标准。
- 石油化工 – 装置区切断阀 / 电磁阀炼化装置紧急切断阀、进料电磁阀控制，继电器隔离强电，保障 DCS 与现场电气安全。
- 冶金行业 – 高炉辅机控制高炉上料阀、冷却风挡板、除尘阀开关控制，环境粉尘大、振动强，工业级底座耐用。
- 水处理 – 大型水厂泵 / 阀联锁净水厂加药泵、沉淀池排泥阀、滤池反冲洗阀控制，16 通道集中输出，布线简洁、维护方便。
真实案例
案例：某 300MW 机组锅炉疏水阀控制回路故障处理去年 6 月，华中某 300MW 机组 Ovation 系统锅炉疏水阀频繁拒动，DCS 有输出但阀门不动，影响启停安全。
排查发现原继电器底座老化、触点氧化，带载能力下降。原厂调货需 4 周，机组不能带病运行。
我们提供现货 1C31223G01，当天更换并对点测试。新底座触点动作清脆、接触可靠，所有疏水阀控制恢复正常，未再出现拒动。
事后电厂将该模块纳入B 类关键备件，每台锅炉常备 2 块，用于阀门控制回路冗余与应急更换。
1C31223G01
