描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 1C31219G01 |
| 产品类型 | 继电器输出电子模块 |
| 所属系统 | Emerson Ovation DCS |
| 供电要求 | 24 VDC（背板辅助供电） |
| 典型功耗 | 3.2 W；峰值 4.5 W |
| 输出通道 | 16 路（支持 G2R/KUEP 继电器底座） |
| 开关容量 | 10 A @ 250 VAC / 10 A @ 30 VDC（G2R 底座） |
| 响应时间 | 10–15 ms（典型） |
| 工作温度 | 0–60 °C（G2R 配置）；0–45 °C（KUEP 配置） |
| 存储温度 | -40–85 °C |
| 相对湿度 | 0–95 % 非冷凝 |
| 适配底座 | 1C31223G01（G2R，16 路）；1C31222G01（KUEP，12 路） |
| 防护与认证 | CE、UL、RoHS 合规 |
| 诊断功能 | 熔丝熔断、继电器故障、通信 / 电源状态 LED 指示 |

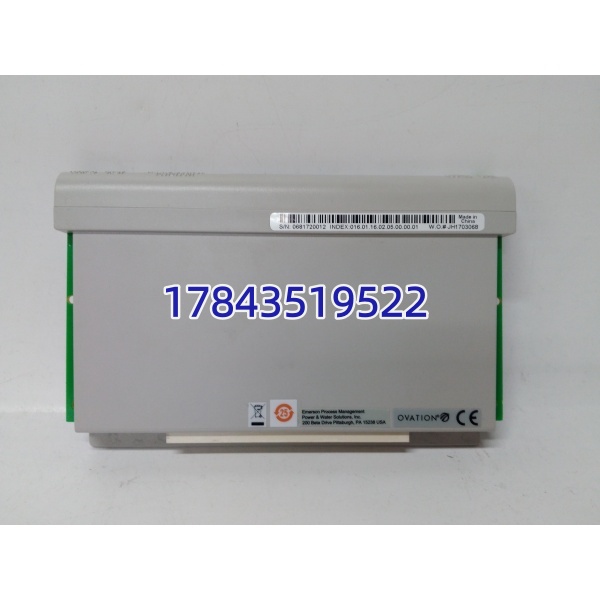

艾默生 1C31219G01
产品深度介绍
艾默生 1C31219G01 是 Ovation DCS 系统的核心继电器输出模块，负责将控制器指令转换为机械开关动作，驱动接触器、电磁阀、电机等现场设备。模块与专用继电器底座配合使用，支持 G2R（16 路）与 KUEP（12 路）两类底座，可灵活匹配中低功率与高功率负载场景。
内置熔丝熔断检测、继电器状态反馈与背板通信诊断，实现全链路故障可视，降低非计划停机风险。作为停产关键件，其标准化接口与成熟架构，成为老旧 Ovation 系统维保与扩容的首选替换方案，支持热插拔，可在不停机条件下完成更换。

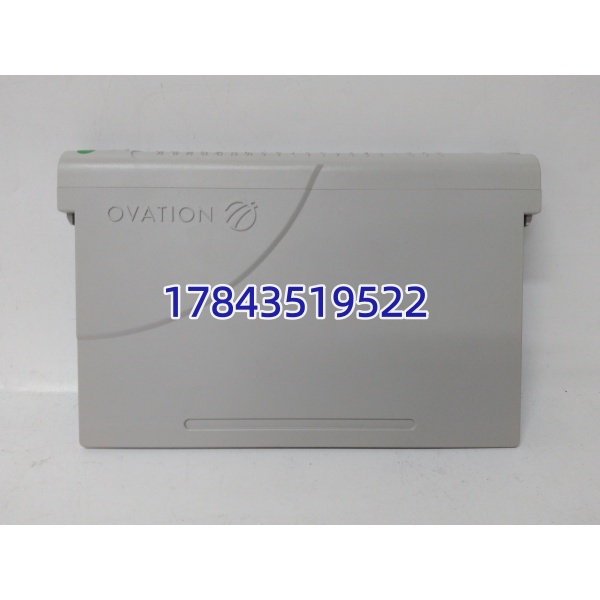

艾默生 1C31219G01
应用场景与行业案例
工程痛点描述
Ovation 系统长期运行后，1C31219G01 模块易出现继电器触点烧蚀、熔丝熔断或通信异常，直接导致执行机构失控。原厂停产，常规订货周期超 8 周，连续生产行业每小时损失可达数十万。现场替换时，若底座型号与继电器规格不匹配，易出现负载过载或系统失效，增加调试风险。
典型应用场景
- 电力行业 – 电厂 DCS 控制用于汽轮机旁路阀、锅炉给水泵、发电机冷却系统的开关控制。宽温与抗振设计适配电厂机柜环境，10 A 容量可靠驱动接触器，保障机组启停与负荷调节安全。
- 石油化工 – 工艺安全联锁炼化厂反应釜、储罐的紧急切断阀（ESD）、加热器控制。模块支持 100,000+ 次开关寿命（G2R），配合熔丝保护，在强电磁与腐蚀环境中稳定动作，避免工艺中断。
- 水处理 – 泵站与加药系统污水厂提升泵、加药泵的启停控制。DIN 导轨安装与紧凑尺寸适配机柜空间，低功耗设计降低长期运行成本，支持远程诊断，减少现场维护频次。
- 冶金行业 – 炉区与辅机控制高炉风机、冷却系统、料位阀的驱动。抗粉尘与振动设计适应冶金恶劣环境，热插拔特性支持快速抢修，降低停机损失。
真实案例
华东某 600 MW 燃煤电厂 Ovation 系统，1C31219G01 模块故障，锅炉引风机接触器失控，机组降负荷运行。原厂停产，海外订货需 10 周。我方提供全新原装模块，完成通电自检、继电器动作、熔丝熔断模拟与 24 小时老化测试，出具报告。模块 48 小时内送达，工程师热插拔替换，复位配置后系统立即恢复正常。该厂后续批量储备 3 块作为关键备件，彻底消除 ESD 与辅机控制的备件风险。

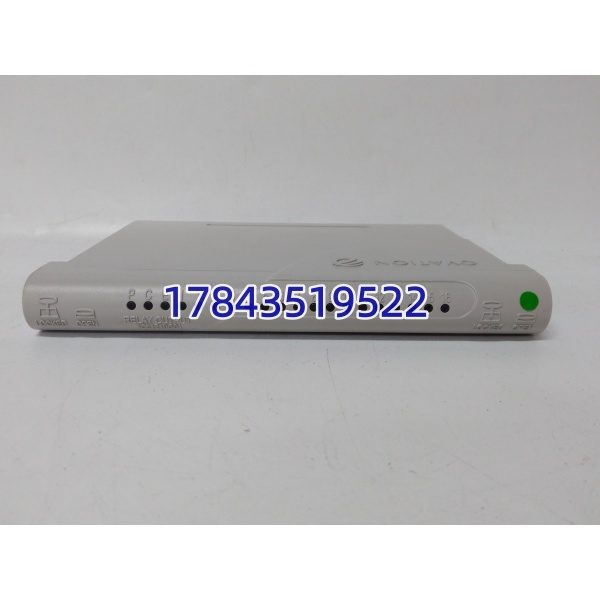

艾默生 1C31219G01
SOP 质量透明化检测
- 入库验收检测
- 来源追溯：核验艾默生原厂装箱单、批次编码，确认型号 1C31219G01 与系统适配性。
- 外观检查：PCB 无氧化、无烧蚀，外壳无磕碰，连接器针脚完好；标签刻印清晰，版本可追溯。
- 附件核对：原厂合格证、说明书齐全，底座兼容型号（1C31223G01/1C31222G01）标注明确。
- 上机功能测试
- 测试环境：Ovation 系统测试机架，搭建完整 I/O 总线通信链路。
- 通电自检：24 VDC 背板上电，P（电源）、C（通信）LED 正常点亮，无报错。
- 通道测试：逐路触发 16 路继电器输出，验证动作可靠、触点闭合稳定；模拟熔丝熔断，E（外部故障）LED 正确报警。
- 连续老化：连续运行 24 小时，监测通信丢包率与温升，无异常波动。
- 电气参数测试
- 绝缘电阻：500 V 摇表测试，通道与逻辑回路绝缘＞10 MΩ，满足安全隔离要求。
- 耐压测试：模拟现场工况，耐受 1 kV 短时冲击无击穿。
- 接点测试：连接器插拔 10 次，接触电阻稳定无波动。
- 版本与配置验证
- 固件 / 程序：读取模块固件版本，记录存档，确保与 Ovation 系统版本兼容。
- 配置核对：默认地址、熔丝检测等参数可通过 I/O Builder 配置，支持 blown fuse 检测功能。
- 最终质检与包装
- 质检员签字确认，张贴 QC 合格标签与检测日期。
- 防静电袋密封，防震气泡膜 + 瓦楞箱包装，避免运输损伤。
- 可提供测试视频、照片、完整测试报告，支持客户现场核验。
技术避坑指南
- 底座型号错配1C31219G01 需与 1C31223G01（G2R，16 路）或 1C31222G01（KUEP，12 路）底座配套使用。替换前务必核对旧模块底座型号，不可混用，否则会导致通道数量与熔丝规格不匹配，引发过载或保护误动作。
- 负载容量超限G2R 底座单路最大 10 A/250 VAC，KUEP 单路最大 10 A/250 VAC/3 A/150 VDC。替换前核对现场负载电流，严禁超规格使用，避免继电器触点烧蚀或熔丝频繁熔断。
- 熔丝规格错误G2R 底座配 1.0 A/250 V 快熔（EX06104），KUEP 底座配 2.0 A/250 V 快熔（EX06105）。更换熔丝时必须使用同规格型号，禁止用高规格熔丝替代，否则会失去过流保护作用。
- 通信与地址设置模块使用 Ovation 原生总线协议，不支持 Modbus 第三方协议。安装前通过 I/O Builder 分配唯一模块地址，避免重复地址导致通信冲突；检查 C 灯状态，确保与控制器正常通讯。
- 安装环境与接地模块需安装在 DIN 导轨上，G2R 环境温度不超过 60 °C，KUEP 不超过 45 °C。远离强热源与强电磁干扰源，底座接地端子需可靠连接至机柜地，避免干扰与触点电弧损伤。
