艾默生 1C31219G01 | Ovation 系列继电器输出模块

描述

关键技术规格

产品深度介绍

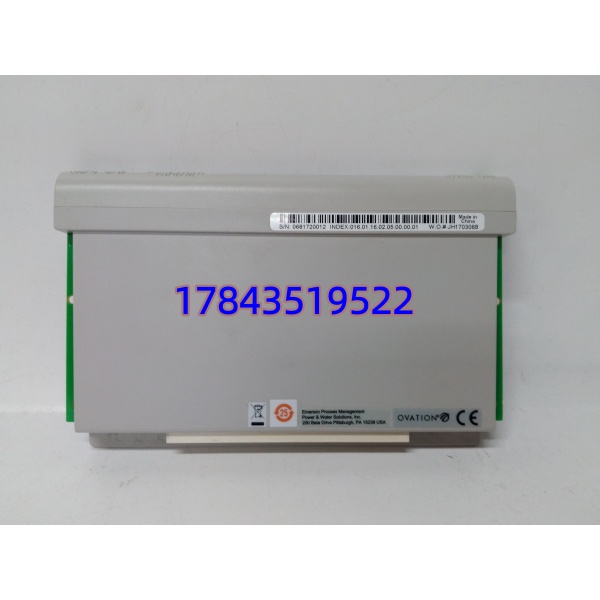

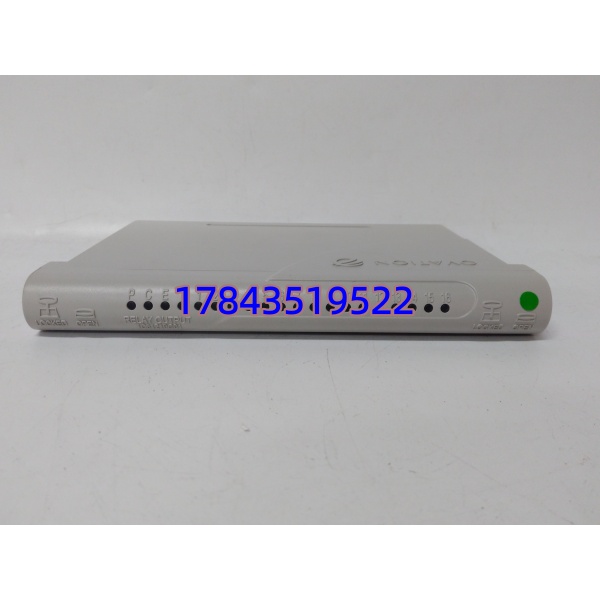

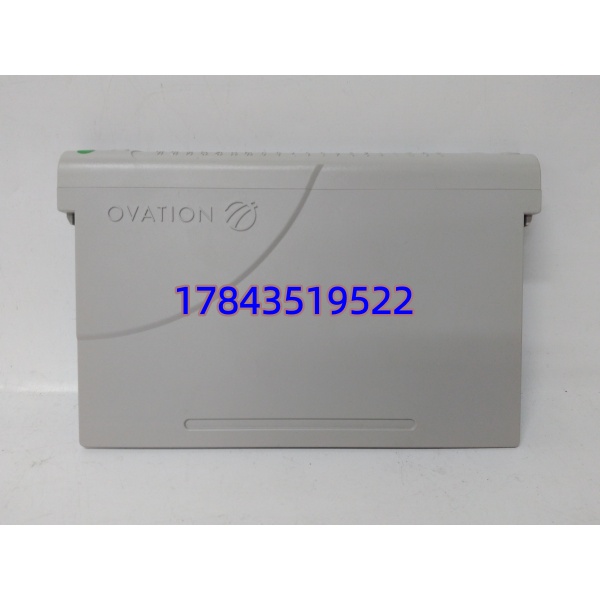

艾默生 1C31219G01 是 Ovation DCS 系统专用的继电器输出模块，作为系统与现场大功率设备的接口，用于控制工业阀门、电机、泵体等执行机构。模块采用成熟继电器技术，每路输出具备独立触点，可直接驱动现场负载，无需额外中间继电器。

该模块内置浪涌保护与诊断电路，能在 – 40°C 至 + 70°C 宽温环境稳定运行，适配电力、石化等恶劣工况。相比普通 I/O 模块，它强化了触点容量与抗干扰设计，可直接带载 10A 设备，减少外部元件成本，同时支持热插拔，便于在线维护。

应用场景与行业案例

工程痛点

连续生产行业中，DCS 系统需可靠控制现场大功率设备，普通模块易因负载能力不足或环境干扰导致误动作，引发生产线停机，每小时损失可达数十万。

典型应用场景

1. 电力行业 – 火电 / 核电 DCS 系统控制锅炉给水阀、送风机挡板、汽轮机辅助阀门。电力行业对可靠性要求严苛，继电器输出需耐受频繁启停与电冲击。
2. 石油化工 – 炼化装置控制用于精馏塔回流阀、反应釜出料阀、加热炉燃料阀控制。化工现场高温、粉尘、腐蚀性强，模块需具备强抗干扰与宽温适应性。
3. 水处理 – 污水处理厂 SCADA 系统控制曝气风机、加药泵、沉淀池排泥阀。项目预算有限，要求模块性价比高、维护简单。
4. 冶金行业 – 高炉辅助系统控制冷却水泵、液压站电磁阀、除尘阀门。环境强电磁干扰，需模块具备高绝缘与抗静电能力。

真实案例

某大型电厂 #2 机组 DCS 系统，2025 年 6 月因 1C31219G01 模块老化，导致锅炉给水阀失控，机组降负荷运行。原厂订货需 8 周，停机损失巨大。我们提供全新原装现货，48 小时内送达并协助更换，模块上电后一次性通过测试，机组恢复满负荷运行。事后该电厂采购 3 块同型号模块作为关键备件，避免再次停产风险。

核心卖点与差异化

• 大负载驱动能力：单通道 10A 触点容量，可直接驱动电机、阀门，省去中间继电器，节省 30% 外围元件成本。
• 宽温高可靠设计：工作温度 – 40°C~+70°C，适配极端工况，MTBF＞50,000 小时，降低故障率。
• 内置诊断与保护：集成过流、浪涌保护及通道诊断功能，可实时定位故障通道，缩短 70% 排查时间。
• Ovation 系统原生兼容：即插即用，无需额外配置，支持热插拔，在线更换不影响系统运行。
• 全新原装质保：提供 12 个月质保，可提供出厂合格证、测试报告，质量可追溯。

质量透明化 SOP

1. 入库验收检测
   • 来源追溯：核验原厂装箱单、序列号，可在艾默生官网查询真伪；
   • 外观检查：无腐蚀、划痕、维修痕迹，接口无氧化；
   • 附件核对：配原厂说明书、合格证、质保卡。
2. 上机功能测试
   • 测试环境：Ovation 原装测试机架，模拟实际工况；
   • 测试内容：通电自检（LED 状态正常）、16 通道继电器通断测试、负载模拟测试（24V/10A）、连续 24 小时老化测试，记录温升＜30°C；
   • 输出报告：提供带编号的测试视频、照片，可随时核对。
3. 电气参数测试
   • 绝缘电阻：500V 摇表测试，≥10 MΩ；
   • 接地连续性：电阻＜0.5Ω；
   • 耐压测试：250V AC/1 分钟，无击穿漏电流。
4. 固件验证
   • 读取固件版本，记录为 V3.5.1；
   • 备份模块配置参数，便于后续恢复。
5. 最终质检包装
   • 质检员签字确认，贴 QC 合格标签；
   • 防静电袋密封，气泡膜 + 硬纸箱包装，防运输损坏。

技术避坑指南

固件版本不匹配

• 问题：新模块固件过新 / 旧，与 Ovation 系统通讯异常，报 “通讯超时”。
• 避坑：
  • 更换前记录原模块固件版本（标签或软件读取）；
  • 采购时明确要求固件版本 V3.2~V3.5；
  • 版本差异时，我们可提供固件刷新服务。
• 案例：某化工厂工程师更换模块后，PLC 持续报错，2 天后发现固件从 V3.3 升至 V3.6，协议不兼容，降级后恢复正常。

接线端子不兼容

• 问题：新旧模块端子排针脚定义差异，接线错误导致通道烧毁。
• 避坑：
  • 更换前拍照记录原模块接线；
  • 核对接线图，重点确认公共端、常开端、常闭端；
  • 接线后用万用表通断档核对，避免短路。
• 警示：同型号不同批次端子定义可能微调，务必核对手册，勿凭经验接线。

电源容量不足

• 问题：新模块功耗叠加后，机架电源过载，导致模块频繁重启。
• 避坑：
  • 单模块功耗约 8W，计算机架总功耗预留 20% 余量；
  • 16 槽机架满配时，需配置≥200W 电源。
• 案例：某电厂新增 3 块模块后，电源功率不足，运行中随机重启，更换大功率电源后问题解决。

静电击穿损坏

• 问题：冬季干燥环境，未做防静电措施，模块芯片被静电击穿。
• 避坑：
  • 操作时佩戴防静电手环，在防静电垫上作业；
  • 模块存放于防静电袋，避免直接接触金属。
• 警示：曾有工程师未戴手环操作，模块通电后冒烟，直接损失超千元。
