描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 1C31194G03 |
| 供电电源 | 24VDC（18~30VDC 宽压） |
| 控制精度 | ±0.5% 满量程 |
| 重复性 | ±0.2% |
| 位置反馈 | 支持双 LVDT 输入（最高 25VAC 峰峰值） |
| 输出驱动 | 适配多种伺服线圈（±2.04V 至 ±8.26V） |
| 工作温度 | -40℃ ~ +70℃ |
| 功耗 | ≤4W |
| 外形尺寸 | 121×51×166mm |
| 重量 | 约 0.35kg |

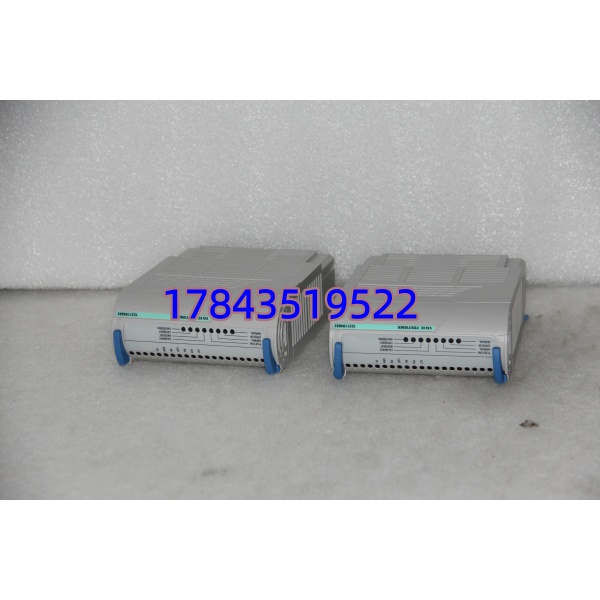

1C31194G03
产品深度介绍
艾默生 1C31194G03 是 Ovation DCS 系统的高精度伺服阀门定位模块，原西屋电气设计，现归属艾默生工业自动化业务线。该模块作为 DCS 与现场伺服阀的接口单元，接收 4-20mA 控制信号，输出高精度驱动电压，并通过 LVDT 传感器采集阀位反馈，实现闭环控制。
作为流程工业的 “执行神经”，1C31194G03 采用数字 PID 控制算法，响应时间小于 200ms，确保阀门动作快速精准。模块具备宽温运行、抗电磁干扰等特性，适用于电力、石化等对控制精度和可靠性要求严苛的场景，可有效提升调节回路稳定性，减少过程波动。

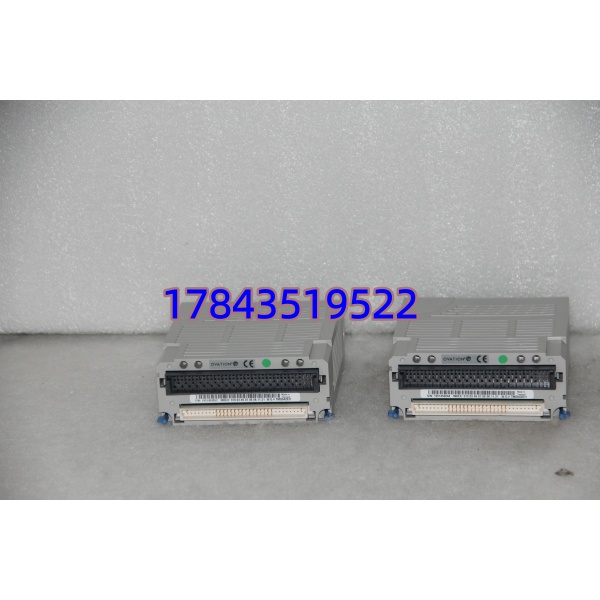

1C31194G03
应用场景与行业案例
工程痛点描述
连续生产行业的调节回路，最怕阀门定位不准。去年春天，南方某炼化厂的精馏塔温度波动大，经查是旧定位器模块老化，导致阀位漂移，温度控制偏差超 ±2℃。当时产品纯度不达标，每小时返工成本超 5 万元。这种因底层执行模块失效引发的质量问题，在工业现场屡见不鲜。
典型应用场景
- 电力行业 – 火电厂 DCS 系统用于锅炉给水阀、主蒸汽调节阀、减温水阀的精确定位控制。这类场景对响应速度和稳定性要求高，阀位偏差直接影响机组效率与安全。
- 石油化工 – 炼化装置控制控制精馏塔进料阀、反应釜压力阀、管道流量调节阀。化工装置介质复杂、工况波动大，模块需耐受高温、腐蚀环境，确保长期稳定调节。
- 冶金行业 – 高炉自动化用于高炉热风阀、冷却壁流量调节阀的控制。高炉环境电磁干扰强、温度高，模块的隔离设计与宽温特性可适应恶劣工况。
- 水处理 – 污水厂 SCADA 系统控制曝气池进气阀、加药流量调节阀。模块的高精度控制可优化药剂投加量，降低运行成本，同时满足环保排放要求。
真实案例
案例：某大型火电厂阀门定位模块更换
今年 1 月，华北某 600MW 火电厂的 Ovation 系统中，一块 1C31194G03 模块故障，对应主蒸汽温度调节阀失控，温度波动达 ±5℃，机组效率下降。
热工班工程师排查后发现，模块因长期高温运行，内部电路老化。原厂订货周期 3 周，而机组计划检修窗口仅 5 天，若逾期未更换，机组将被迫降负荷运行，每天损失超 20 万元。
采购连夜联系我们，确认有全新原装现货。我们当日完成入库复检、上机测试（模拟 4-20mA 控制信号，LVDT 反馈精度校准，连续 24 小时负载测试正常），次日顺丰发出。
模块到货后，工程师在检修窗口内完成更换，下载配置后阀位控制恢复正常，主蒸汽温度波动控制在 ±0.5℃内。事后反馈：“这块模块的控制精度比旧件高，调节更平稳了。”
目前该电厂已采购 2 块 1C31194G03 作为备用件，避免同类突发问题影响机组运行。

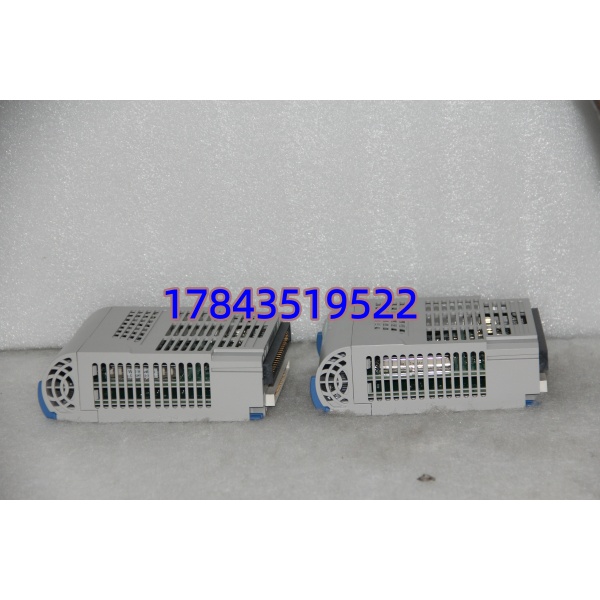

1C31194G03
质量控制流程
- 入库验收检测
- 来源追溯：核对原厂装箱单与序列号
- 防伪识别：艾默生官网序列号查询
- 外观检查：无腐蚀、划痕、维修痕迹
- 附件核对：说明书、合格证齐全
- 上机功能测试
- 测试环境：Ovation 系统测试机架
- 测试内容：24VDC 通电自检、4-20mA 控制信号模拟、LVDT 反馈校准、24 小时连续负载测试
- 测试记录：出具详细测试报告，可提供测试视频
- 电气参数测试
- 绝缘电阻：500V 摇表测试，绝缘电阻＞10MΩ
- 接地连续性：测试接地回路电阻＜0.5Ω
- 固件验证
- 固件版本读取（当前 V1.0.0）
- 配置参数备份存档
- 最终质检包装
- 质检员签字确认
- 防静电袋密封
- 气泡膜 + 纸箱包装
- 贴附 QC 合格标签
技术避坑指南
- LVDT 接线错误
- 问题：LVDT 反馈线正负极接反，导致阀位反馈反向，控制失控
- 避坑：更换前拍照记录旧模块接线；严格对照手册核对 LVDT 端子极性
- 案例：某项目工程师更换模块后，阀门全开无法调节，排查 2 天才发现 LVDT 线接反
- 驱动线圈不匹配
- 问题：模块输出电压与伺服线圈阻抗不匹配，导致阀门动作无力或烧毁线圈
- 避坑：确认线圈阻抗（82Ω/250Ω/1000Ω 等），选择对应输出规格模块
- 警示：1C31194G03 需配合专用适配器模块使用，不可直接驱动所有线圈
- 电源纹波过大
- 问题：24VDC 电源纹波超标，导致模块控制精度下降，阀位抖动
- 避坑：采用低纹波工业电源，纹波控制在 50mV 以内；电源与模块间距离尽量短
- 案例：某机柜电源老化，纹波达 200mV，导致阀位波动超 ±1%，更换电源后恢复正常
- 静电防护不到位
- 问题：干燥季节操作时静电击穿模块芯片
- 避坑：操作前佩戴防静电手环，在防静电垫上拆装
- 教训：有工程师未做防护，模块通电后冒烟，直接报废
