描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 供电电压 | 24V DC ±10% |
| 功耗 | ≤8W |
| 工作温度 | -20°C ~ 70°C |
| 隔离特性 | 通道 – 系统光电隔离，≥1500VAC |
| 通讯协议 | 支持 Ovation 总线、Modbus |
| 安装方式 | Ovation 标准机架，支持热插拔 |
| 尺寸 | 230mm × 140mm × 60mm |
| 重量 | 约 2.0kg |
| 防护等级 | IP20 |
| 诊断功能 | 电源、通讯、通道故障 LED 指示 |

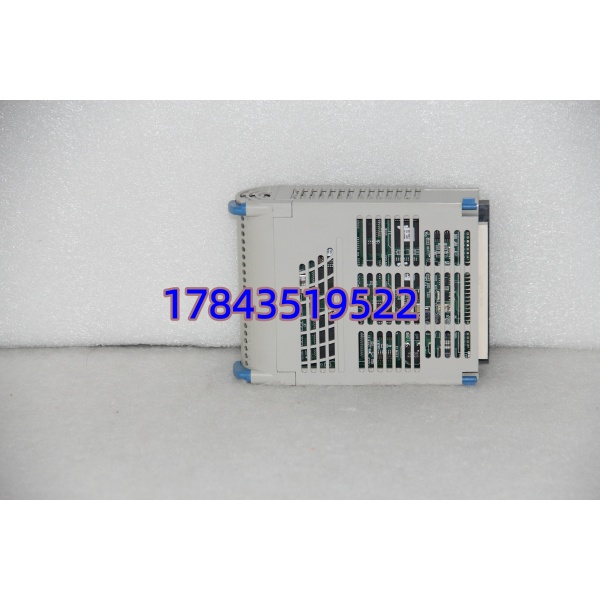

1C31189G01
产品深度介绍
艾默生 1C31189G01 是 Ovation DCS 系统的核心控制 I/O 模块，由原西屋电气设计，现归属艾默生自动化解决方案业务线，广泛应用于电力、石化等流程工业的关键控制回路。
该模块作为现场设备与系统控制器间的接口，可配置处理数字量 / 模拟量信号，集成通讯与控制功能，减轻主控制器负荷。采用工业级元器件与加固设计，具备强抗干扰能力，支持热插拔，可在线更换，减少非计划停机时间。

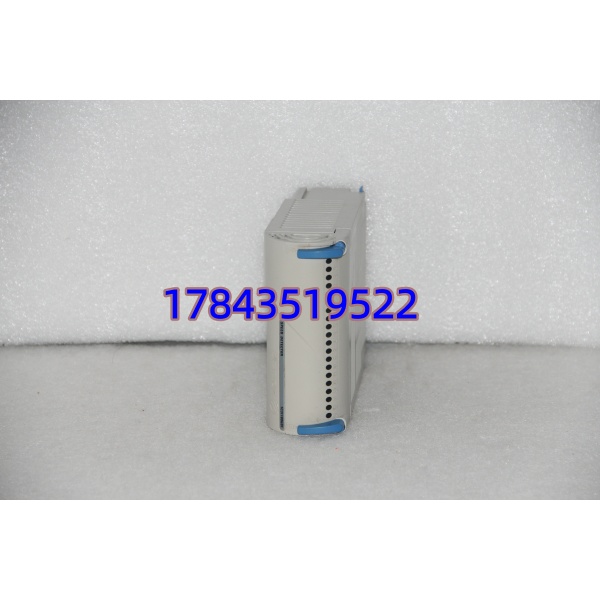

1C31189G01
应用场景与行业案例
工程痛点描述
流程工业 DCS 系统中，控制模块的稳定性直接影响生产线连续运行。我曾参与某化工项目，旧控制模块因老化频繁出现通讯中断，导致反应釜温度控制失控，多次触发安全预警，维护团队需 24 小时待命，严重影响生产效率。
典型应用场景
- 电力行业 – 火电 / 核电 DCS 系统用于锅炉、汽轮机、发电机等主辅设备的信号采集与联锁控制，确保机组安全稳定运行。
- 石油化工 – 炼化装置控制精馏塔、反应器、压缩机等关键设备的过程参数监测与控制，适配化工厂复杂电磁环境。
- 冶金行业 – 高炉 / 轧线自动化高炉本体、热风炉、轧钢机等设备的温度、压力、速度控制，适应高温、粉尘、强干扰工况。
- 水处理 – 大型水厂 SCADA 系统净水厂、污水处理厂的泵阀、加药、过滤系统的自动化控制，保障水质稳定达标。
真实案例
案例：某 600MW 火电厂 DCS 控制模块更换去年 5 月，华东某电厂 #2 机组 Ovation 系统中，一块 1C31189G01 模块突发故障，导致锅炉燃烧器控制回路失效，机组被迫降负荷运行，每小时损失超 50 万元。
维护工程师排查后确认模块硬件损坏，原厂订货周期需 6 周，远无法满足现场紧急需求。凌晨联系我们，确认有全新原装现货，当天发出，24 小时内送达。
工程师更换模块并下载配置后，控制回路立即恢复正常，机组满负荷稳定运行。事后维护主管表示：“关键控制模块必须常备备件，这次若等原厂订货，损失不可估量。”

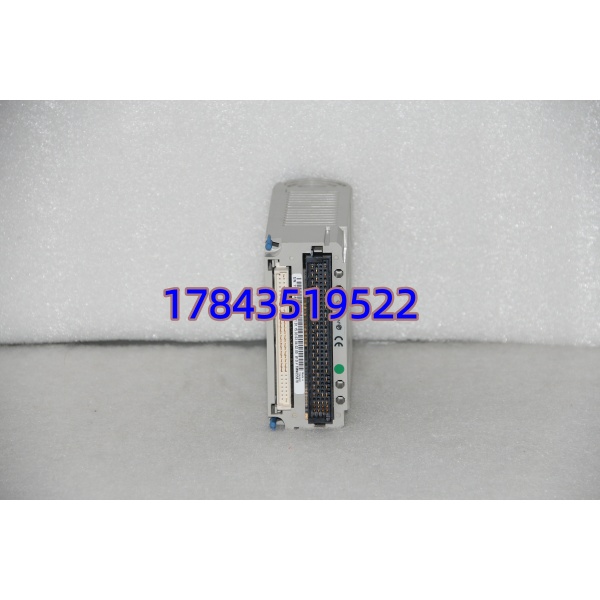

1C31189G0141 质量透明化检测流程
1. 入库验收检测
- 来源追溯: 核对原厂装箱单、序列号，确认艾默生正规渠道产品。
- 防伪识别: 官网查询序列号，验证真伪。
- 外观检查: 无腐蚀、划痕、维修痕迹，接口完好。
- 附件核对: 说明书、合格证、质保卡齐全。
2. 上机功能测试
- 测试环境: Ovation 原厂测试机架及仿真系统。
- 通电自检: 24VDC 供电，LED 指示灯正常，无报错。
- 通讯测试: 连接 Ovation 系统，通讯握手正常，无超时故障。
- I/O 功能测试: 全通道信号模拟测试，采集 / 输出精度符合要求。
- 老化测试: 连续通电 24 小时，温升正常，无异常发热。
- 测试记录: 生成测试报告，含数据、截图，可提供客户核验。
3. 电气参数测试
- 绝缘电阻: 500V 摇表测试，绝缘电阻 > 10MΩ。
- 接地连续性: 外壳与接地端导通良好，接地电阻 < 0.5Ω。
4. 固件验证
- ** 固件版本读取并记录，可按客户需求刷新适配版本。
- ** 配置参数备份，拍照记录关键设置。
5. 最终质检与包装
- 质检员签字确认，贴附 QC 合格标签及生产日期。
- 防静电袋密封，气泡膜包裹后装入硬纸箱，内置防潮剂。
技术避坑指南
1. 固件版本不匹配
- 问题: 新模块固件版本过高或过低，与现有 Ovation 系统不兼容，导致通讯失败或控制异常。曾遇项目更换模块后，系统持续报 “通讯故障”，排查两天发现固件版本不匹配。
- 避坑:
- 更换前读取原模块固件版本并记录。
- 采购时明确要求固件版本与现场系统匹配。
- 版本差异大时，联系供应商刷新固件至适配版本。
2. 配置参数错误
- 问题: 模块默认配置与现场需求不符，导致控制逻辑错误或信号异常。
- 避坑:
- 更换前拍照记录旧模块配置参数（DIP 开关、地址、波特率）。
- 新模块上机前，严格复制旧模块配置，逐一核对。
- 重点确认总线终端电阻（120Ω），仅总线两端各设一个。
3. 电源容量不足
- 问题: 新模块功耗叠加后，机架电源容量不足，导致模块运行不稳定、重启或报错。
- 避坑:
- 更换前计算机架总功耗，1C31189G01 单块功耗≤8W，预留 20% 以上余量。
- 机架接近电源上限时，提前增加电源模块。
4. 静电防护不到位
- 问题: 干燥环境下，未做防静电措施直接操作，静电击穿模块芯片，导致报废。曾见工程师未戴手环操作，模块通电后冒烟，损失上万元。
- 避坑:
- 操作前佩戴防静电手环，触摸接地金属释放静电。
- 在防静电垫上操作，避免干燥环境下直接触碰接口针脚。
