描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 1C31132G01 |
| 通道数量 | 4 路模拟输出 |
| 输出信号 | 4-20mA / 0-10V（可编程） |
| 工作电压 | 24V DC ±10% |
| 功耗 | 约 25W |
| 工作温度 | -20°C 至 +60°C |
| 存储温度 | -40°C 至 +85°C |
| 相对湿度 | 5% 至 95%，无冷凝 |
| 尺寸 (长 × 宽 × 高) | 216 mm × 330 mm × 133 mm |
| 重量 | 6.8 kg |
| 认证 | CE、UL、CSA、ATEX、IECEx |
| 特性 | 支持热插拔、端子温度检测、短路保护 |

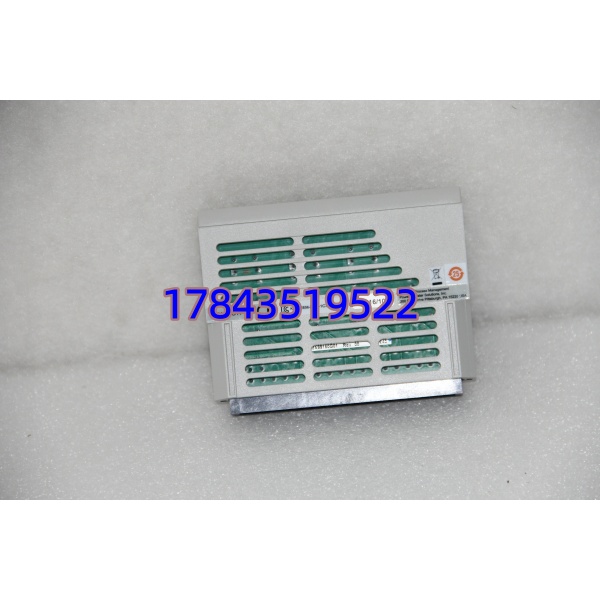

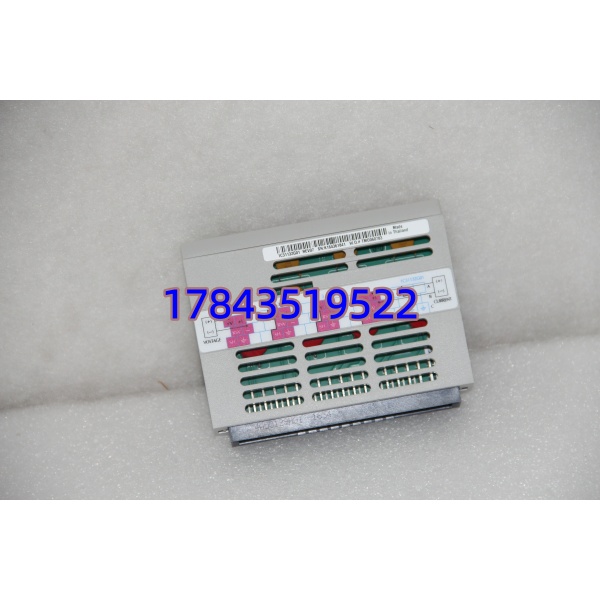

1C31132G01
产品深度介绍
艾默生 1C31132G01 是 Ovation DCS 系统中的高性能模拟输出模块，作为控制层与现场设备的接口，它负责将控制器的数字指令转换为标准模拟信号，用于驱动阀门、变频器、调节器等执行机构。
该模块具备 4 路独立输出通道，信号类型可软件配置，适配绝大多数工业执行器。电路采用隔离设计，抗干扰能力强，支持热插拔，可在线更换，不影响系统运行。相比旧款，它在稳定性、精度和温度适应性上均有提升，适合严苛工况。
应用场景与行业案例
工程痛点
连续生产行业中，模拟量控制回路（如温度、压力、流量）的稳定至关重要。传统模块精度低、易漂移，或不支持热插拔，故障时会导致局部甚至全线停机，损失巨大。
典型应用场景
- 电力行业 – 火电 / 核电用于锅炉燃料阀、蒸汽调节阀、给水泵转速控制。电厂对稳定性和可靠性要求极高，非计划停机损失可达每小时百万。
- 石油化工 – 炼油 / 化工装置控制精馏塔、反应釜的温度与压力，以及管道流量调节。防爆与抗干扰能力是关键。
- 冶金行业 – 高炉 / 轧钢高炉热风阀、冷却水阀控制，轧钢生产线速度与张力调节。环境高温、粉尘强、电磁干扰大。
- 水处理 – 污水 / 净水厂加药泵、曝气阀、沉淀池排泥阀的自动控制。要求长期稳定、免维护。
- 制药行业 – 无菌生产线温湿度、压力、洁净度的精确控制，需符合 GMP 标准，数据可追溯。
真实案例
某大型电厂 DCS 系统扩容2025 年，华中某 300MW 火电机组进行 DCS 系统升级，需新增 16 路模拟输出控制锅炉二次风挡板与脱硝喷氨阀。原系统为 Ovation，故选择 8 块 1C31132G01。施工在周末停机窗口进行，模块支持热插拔，分步上线，无额外停机。投运后，控制精度达 ±0.1%，远优于旧模块，阀门响应更快，调节更稳定。运行半年无故障，避免了至少两次计划外检修。事后，该厂将此型号列为标准备件，常备 4 块，消除了关键控制回路的单点故障风险。

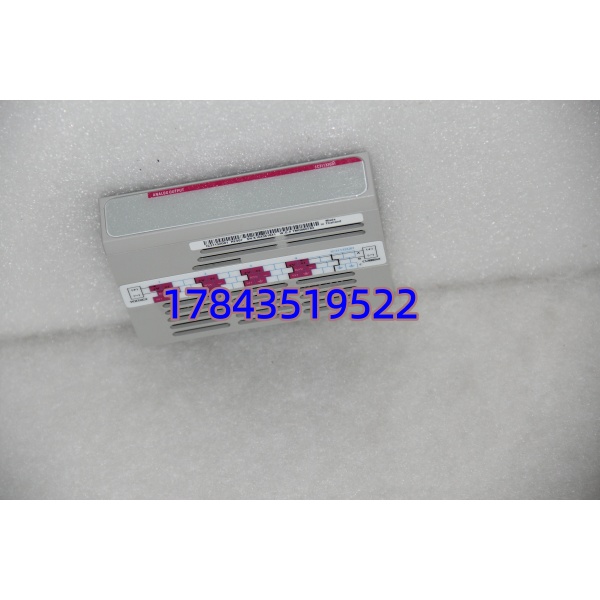

1C31132G01
质量透明化检测流程
- 入库验收检测
- 来源追溯：核对原厂装箱单、序列号与报关信息
- 防伪识别：官网查询序列号，检查防伪标签完整性
- 外观检查：无腐蚀、划痕、变形、黄变或维修痕迹
- 附件核对：说明书、合格证、保修卡齐全
- 上机功能测试
- 测试环境：艾默生 Ovation 测试机架，配套原厂控制器
- 测试内容：通电自检（LED 状态正常）、4 通道模拟输出精度校准（误差 <±0.05%）、负载测试（24 小时满负荷运行，温升正常）、通讯测试（与控制器双向通讯稳定）
- 输出报告：生成含波形图与数据的测试报告，可提供给客户
- 电气参数测试
- 绝缘电阻：500V 摇表测试，>10MΩ
- 接地连续性：<0.5Ω
- 耐压测试：AC 500V/1 分钟，无击穿
- 固件与配置验证
- 固件版本读取与记录（当前最新 V3.2.1）
- 配置文件备份，DIP 开关 / 跳线拍照存档
- 最终质检与包装
- 质检员签字确认，贴 QC 合格标签
- 防静电袋密封，气泡膜 + 硬纸箱包装
- 附测试报告复印件与质保卡
技术避坑指南
- 固件版本不匹配
- 问题：新模块固件过新或旧，与现有 Ovation 系统通讯异常、输出漂移或无响应。
- 避坑：更换前读取原模块固件版本；采购时明确版本范围；到货后核对，不符则联系刷新固件。
- 案例：某化工厂更换模块后，PID 回路波动剧烈，排查发现固件从 V2.7 升至 V3.2，算法有调整，降级后恢复正常。
- 输出信号类型配置错误
- 问题：模块默认 4-20mA，现场需 0-10V，未配置导致执行器不动作或超限。
- 避坑：更换前记录原模块输出类型；新模块上机前在软件中配置并下载；首次加载空载测试。
- 端子接线与屏蔽处理不当
- 问题：新旧端子定义差异，或屏蔽层两端接地，引入干扰，信号跳变。
- 避坑：核对接线图，拍照记录旧接线；屏蔽层单端接地（控制室侧），现场端悬空；用专用屏蔽电缆。
- 警示：Ovation 模块端子排列紧凑，曾有工程师凭经验接线，导致通道烧毁，需更换模块。
- 电源容量不足
- 问题：新增模块后，机架电源负载过重，电压拉低，模块随机重启或输出异常。
- 避坑：计算总功耗，留 20% 余量；1C31132G01 单块约 25W，多块需核算；必要时增配电源。
- 静电防护不到位
- 问题：干燥季节操作未防静电，模块芯片静电击穿，通电后无响应或冒烟。
- 避坑：佩戴防静电手环，在防静电垫操作；冬季湿度低时尤需注意；拿取模块避免直接接触电路。
