艾默生 1C31129G04 | Ovation DCS 4 通道模拟量输出模块

描述

关键技术规格

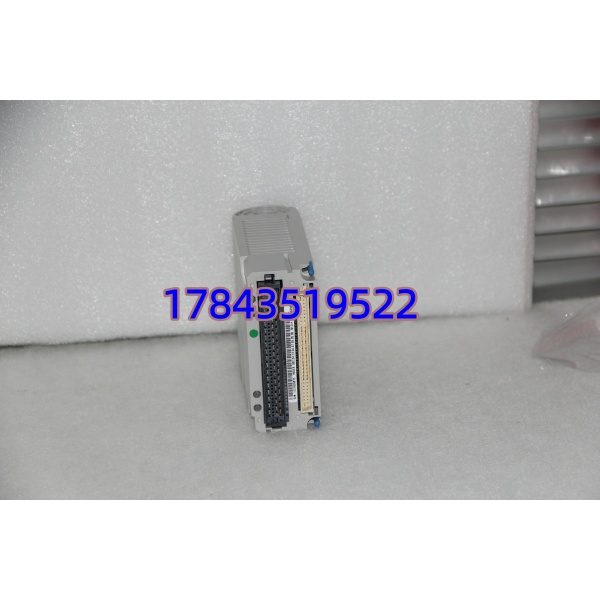

1C31129G04

产品深度介绍

艾默生 1C31129G04 是 Ovation DCS 系统的4 通道模拟量输出模块，作为系统 I/O 核心部件，负责将控制器数字信号转换为 4-20mA 标准电流信号，驱动现场调节阀、变频器、阀门定位器等执行设备。

模块采用通道间电气隔离设计，有效阻断现场干扰信号，保障信号传输稳定性；背板总线供电，无需额外外接电源，简化接线；适配 Ovation 全系列控制器，即插即用，支持热插拔，不影响系统运行。

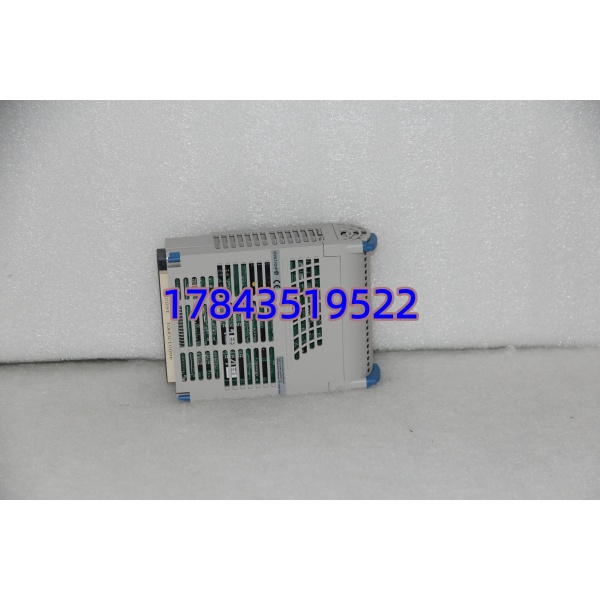

1C31129G04

应用场景与行业案例

工程痛点描述

电厂、化工等流程行业中，DCS 系统模拟量输出模块长期运行易出现信号漂移、通道故障，导致调节阀控制失灵、参数调节失控，影响生产稳定性；更换模块需确保与系统兼容、信号匹配，避免调试耗时过长。

典型应用场景

1. 电力行业 – 火电厂 DCS 系统驱动锅炉给水调节阀、蒸汽温度控制阀，实现温度、压力、流量的精准调节，保障机组稳定运行。
2. 石油化工 – 炼化装置控制系统控制反应釜进料阀、精馏塔回流阀，适配高温、高压、强干扰工况，保障化工流程连续化。
3. 水处理行业 – 污水处理厂自动化驱动加药泵、曝气调节阀，精准控制药剂投加量与曝气强度，满足水质处理标准。
4. 造纸行业 – 纸机控制系统控制烘缸蒸汽阀、浆料浓度调节阀，保障纸张厚度、湿度均匀，提升产品质量。

真实案例

案例：某 600MW 火电厂 DCS 模块更换去年 3 月，某火电厂 #2 机组 DCS 系统 1 号给水泵调节阀控制异常，经排查为原 AO 模块通道老化、信号漂移，需紧急更换。采购全新艾默生 1C31129G04 模块，到货后工程师核对端子接线，热插拔替换旧模块，通电后系统自动识别，4 个通道输出信号精准匹配，调节阀调节灵敏，无滞后，全程仅用 1 小时，未影响机组正常发电。设备主管反馈：“原装模块兼容性好，替换后控制精度恢复，避免了非计划停机风险。”

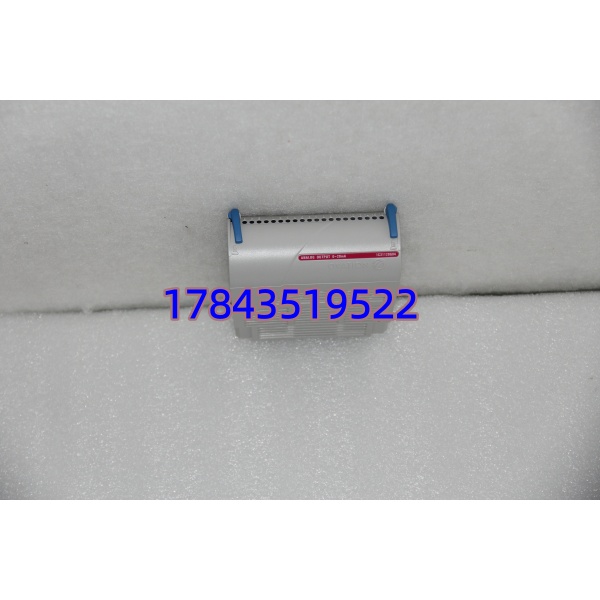

1C31129G04

质量透明化 SOP（入库→测试→出库）

1. 入库验收检测
   • 来源追溯：核验原厂装箱单、序列号，确认正品货源
   • 外观检查：模块无破损、无划痕、无维修痕迹、接口无氧化
   • 附件核对：配套说明书、出厂合格证齐全
2. 上机功能测试
   • 测试环境：艾默生 Ovation DCS 专用测试机架（搭载 OCC100 控制器）
   • 通电自检：背板供电正常，指示灯亮起，无报错
   • 输出测试：4 通道分别输出 4-20mA 信号，精度误差≤±0.1%
   • 负载测试：连续带载运行 24 小时，信号稳定，无漂移
   • 生成测试报告，附测试数据与照片
3. 电气参数测试
   • 绝缘电阻测试：500V 摇表，通道对地≥10 MΩ，无漏电
   • 隔离性能测试：通道间隔离电压≥500V，无串扰
4. 固件与配置验证
   • 读取模块固件版本，记录归档
   • 验证与 Ovation 控制器通讯兼容性，数据交互正常
5. 最终质检与包装
   • 质检员签字确认，贴 QC 合格标签
   • 防静电袋密封，气泡膜 + 硬纸箱包装，防运输磕碰
   • 随货附测试报告、质保卡与接线说明

技术避坑指南（老工程师经验）

1. 配套端子板不匹配

• 问题：误配非 1C31132G01 端子板，导致接线引脚不对应、信号输出异常。
• 避坑：1C31129G04 必须配套1C31132G01端子板使用，采购时同步核对端子板型号。
• 案例：某化工厂采购时错配端子板，到货后无法接线，延误调试 3 天。

2. 输出信号量程混淆

• 问题：误将 4-20mA 模块当作电压模块（如 0-10V）使用，导致执行设备无响应。
• 避坑：1C31129G04 固定输出4-20mA 电流信号，对接设备需支持电流信号输入。

3. 热插拔操作不当

• 问题：未按规范热插拔，导致模块通讯中断、系统短暂报错。
• 避坑：热插拔时先解除模块锁扣，平稳插拔，避免大力晃动；插拔后等待 30 秒，待系统识别模块后再操作。

4. 接地方式错误

• 问题：模块与现场设备接地不一致，产生电位差，导致信号干扰、数值波动。
• 避坑：模块接地与现场执行设备接地共地，接地电阻≤4Ω，避免单点接地差异。

5. 静电防护不到位

• • 问题：拆装时未做防静电措施，静电击穿模块内部芯片，导致模块报废。
  • 避坑：操作必须佩戴防静电手环，在防静电垫上进行拆装；冬季干燥环境尤其注意，避免静电积累。
