描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 型号 | 1C31129G04 |
| 通道数量 | 4 通道（差分输出） |
| 输出信号范围 | 4-20mA（两线制 / 四线制） |
| 分辨率 | 16 位 D/A 转换器 |
| 隔离特性 | 通道 – 系统间光电隔离，通道间电气隔离 |
| 供电方式 | 背板总线 24V DC 供电 |
| 工作温度 | 0 ~ 60°C |
| 尺寸 | 121 × 54 × 140 mm |
| 重量 | 0.3 kg |
| 配套端子板 | 1C31132G01 |
| 认证 | CE 认证 |
| 特色功能 | 支持热插拔、回路诊断、冗余配置 |
1C31129G04
产品深度介绍

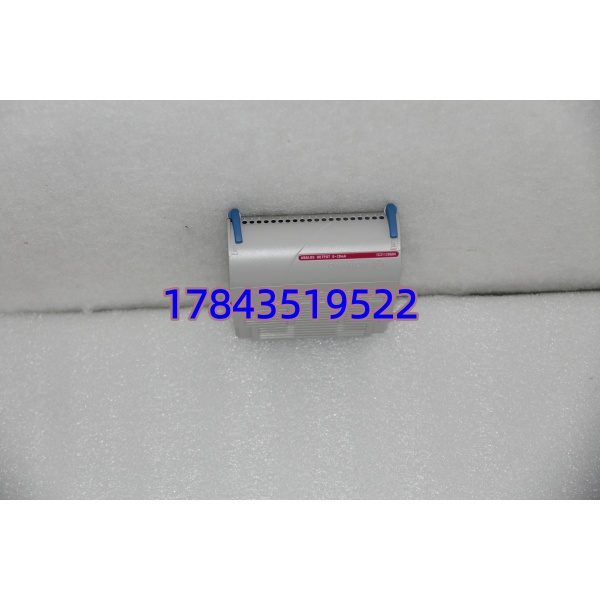

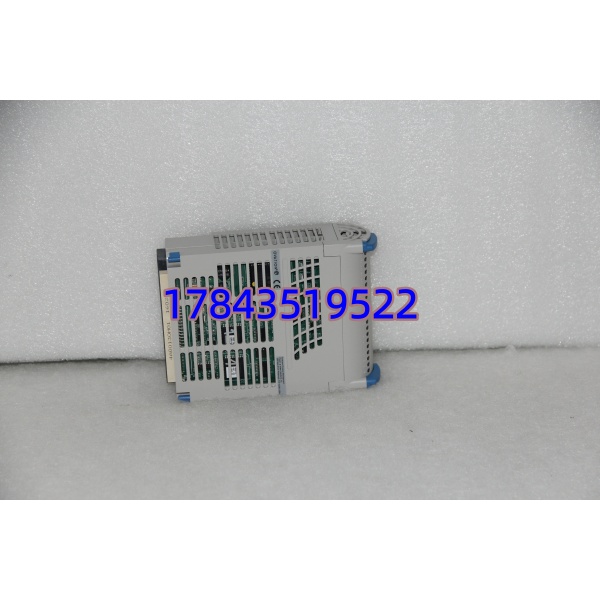

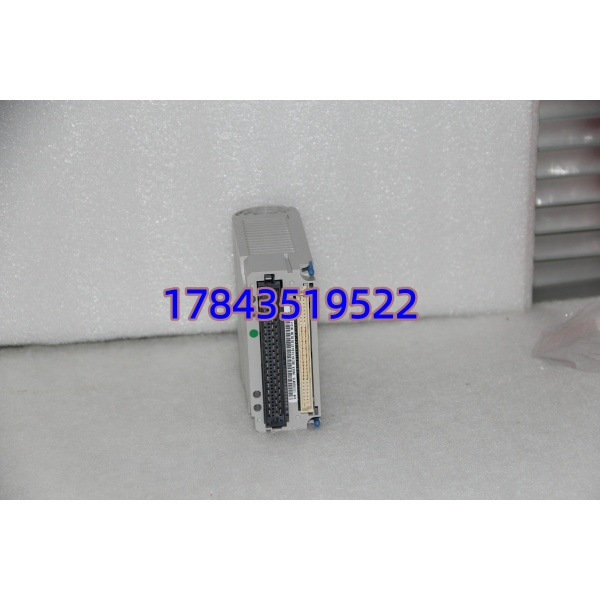

艾默生 1C31129G04 是 Ovation DCS 系统的核心 I/O 模块，专为过程工业的模拟量控制设计。作为 4 通道高精度 AO 卡件，它负责将数字控制信号转换为 4-20mA 标准电流信号，适配各类现场执行器。
该模块的核心优势在于16 位高精度输出与全回路诊断能力，可实时监测断线、短路、超量程等故障。支持在线热插拔与冗余配置，配合 Ovation 控制器实现无扰动切换，显著降低连续生产场景的停机风险。
1C31129G04
应用场景与行业案例
工程痛点描述
过程工业里，模拟量输出卡一旦故障，常导致调节阀失控、工艺参数漂移，甚至触发安全联锁。尤其在电厂、化工等连续生产行业，非计划停机 1 小时损失可达数十万，对 AO 模块的可靠性与稳定性要求极高。
典型应用场景
- 电力行业 – 火电 / 核电 DCS 控制用于锅炉给水阀、蒸汽温度调节阀、脱硝喷氨阀的 4-20mA 控制。电厂对稳定性要求严苛，模块需长期在高温、强电磁干扰环境下稳定运行。
- 石油化工 – 精馏塔 / 反应釜控制控制精馏塔回流阀、反应釜进料阀、压力调节阀等关键执行器。这类场景要求输出精度高、响应快，确保产品纯度与生产安全。
- 冶金行业 – 高炉 / 加热炉自动化用于高炉热风阀、加热炉燃气调节阀、冷却水流量控制。环境粉尘大、温度高，模块需具备良好的隔离与抗干扰能力。
- 水处理 – 污水 / 净水厂 SCADA 系统控制加药泵、曝气阀、污泥回流阀等设备。项目预算有限，但要求模块稳定、易维护，支持远程诊断。
真实案例
某大型电厂 DCS 扩容项目去年 3 月，华东某 2×600MW 火电机组进行 DCS 系统扩容，需新增 16 路模拟量输出控制脱硝系统喷氨阀。原系统为艾默生 Ovation，工程师老李负责备件选型。
老李最初考虑用第三方兼容卡，报价便宜 30%。但现场测试时，发现第三方卡与原系统通讯延迟大，且无回路诊断功能，阀门故障无法及时报警。
最终采购 8 块原装 1C31129G04 模块，配套 1C31132G01 端子板。安装后一次调试成功，16 路 4-20mA 信号输出稳定，精度达 ±0.02%。运行半年来，模块无任何故障，且在一次喷氨阀断线时，模块及时上报告警，避免了环保超标事故。
老李事后说：“关键控制回路，原装模块的稳定性和诊断能力，是省钱换不来的。”
