艾默生 1C31122G01 | Ovation DCS 16 通道数字输出模块

• 描述

描述

关键技术规格

参数项	技术指标
型号	1C31122G01
通道数	16 路数字输出
输出类型	电流 sinking 晶体管输出
负载电压	5-60 VDC
每通道电流	最大 500 mA
工作温度	-20°C ~ 60°C
隔离电压	光电隔离，需核对手册
尺寸 (长 × 宽 × 高)	12.8 × 15.3 × 5.2 cm
重量	约 0.34 kg
认证	CE、UL（需核对）
适配系统	Emerson Ovation DCS 系统

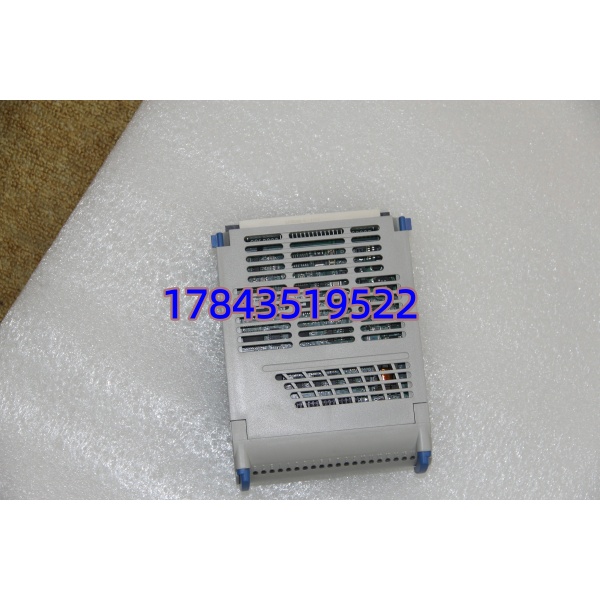

1C31122G01

产品深度介绍

艾默生 1C31122G01 是原西屋电气（Westinghouse）设计、现艾默生生产的 Ovation DCS 系统专用16 通道数字输出模块。用于将控制系统的逻辑信号转换为现场设备驱动信号，适配 5-60VDC 直流负载。

该模块采用电流 sinking 型输出设计，每通道最大驱动 500mA 负载，可直接控制继电器线圈、电磁阀、指示灯等现场设备。具备通讯超时配置与内置诊断功能，可在高温、强电磁干扰的工业环境中稳定运行。

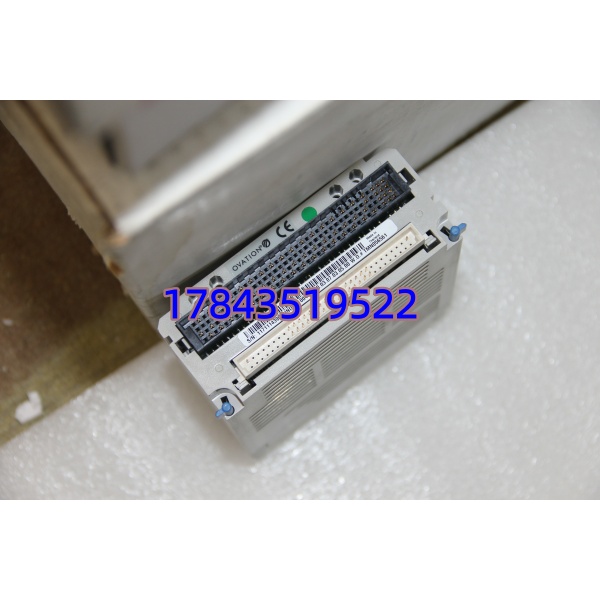

1C31122G01

应用场景与行业案例

工程痛点

大量在役火电、水电、化工装置仍在运行 Ovation DCS 老系统，原配 1C31122G01 模块老化故障；原厂已停产，新模块采购周期长、价格高，输出卡故障直接导致现场设备无法启停、工艺联锁失效。

典型应用场景

1. 火力发电 – 锅炉辅机控制控制送风机、引风机、给水泵的启停继电器，以及锅炉点火系统电磁阀，保障机组启停与运行安全。
2. 化工行业 – 反应釜与管路控制驱动反应釜进料 / 出料电磁阀、紧急切断阀，实现工艺介质通断控制，适配防爆与强腐蚀环境。
3. 水处理 – 加药与曝气系统控制加药泵、曝气风机的启停，以及排污阀开关，实现污水处理工艺的自动化流程控制。
4. 冶金行业 – 高炉辅助设备驱动高炉冷却水泵、液压站电磁阀、炉顶布料器执行机构，适应高温、粉尘、强干扰工况。

真实案例

案例：某 300MW 火电厂 DCS 系统卡件紧急更换

去年 10 月，华中某火电厂 #2 机组 Ovation DCS 系统中，一块 1C31122G01 输出模块突发故障，锅炉侧多个送风机挡板电磁阀失电，机组面临降负荷风险。

电厂备件库无备用卡，咨询原厂，回复调货周期 4 周，远超出停机检修窗口期。

采购部门紧急联系我们，确认有全新原装现货。当天顺丰发出，24 小时送达现场。工程师停机更换，下载配置后，模块正常投用，所有挡板控制恢复，机组未降负荷运行。

事后电厂维护主管反馈：“这种关键输出卡一旦故障，直接影响机组安全运行，必须备足备件。”

质量透明化检测流程

1. 入库验收检测
   • 来源追溯：核对原厂装箱单、序列号，确认原装正品
   • 外观检查：无腐蚀、无划痕、无维修痕迹、引脚无变形
   • 附件核对：原厂说明书、合格证齐全
2. 上机功能测试
   • 测试环境：Ovation 原厂测试机架
   • 测试内容：通电自检、16 通道全量程输出测试、负载运行 24 小时温升记录
   • 测试记录：出具完整测试报告，可提供测试视频
3. 电气参数测试
   • 绝缘电阻测试：500V 摇表，绝缘电阻 > 10MΩ
   • 耐压测试：符合工业标准，无击穿漏电

技术避坑指南

1. 固件版本不匹配
   • 问题：新模块固件版本过新，与老版本 Ovation 系统通讯异常
   • 避坑：采购前确认现场系统固件版本，要求供应商标配兼容固件；必要时刷新固件
   • 案例：某电厂更换模块后，DCS 报输出通道通讯故障，排查发现新模块固件 V4.2，现场系统 V3.8，降级固件后恢复正常
2. 输出类型混淆（sourcing/sinking）
   • 问题：误将电流 sourcing 模块替代 sinking 型，导致负载无法动作
   • 避坑：1C31122G01 为电流 sinking 型，负载正极接电源，负极接模块输出端；采购与接线前务必核对类型
3. 端子接线错误
   • 问题：通道正负极接反、公共端（COM）接线错误，导致输出无动作或模块烧毁
   • 避坑：更换前拍照记录旧模块接线；严格按照手册核对每通道引脚定义；多通道共用 COM 端时，确保线径满足总电流需求
4. 负载容量超限
   • 问题：单通道连接多个负载，总电流超过 500mA，导致模块输出损坏
   • 避坑：计算单通道负载总电流，预留 20% 余量；大电流负载通过中间继电器转接
5. 静电防护不到位
   • 问题：冬季干燥环境下，未做防静电措施直接触摸模块，导致内部芯片静电击穿
   • 避坑：操作前佩戴防静电手环，在防静电垫上操作；模块存放与运输全程使用防静电包装
