艾默生 1C31122G01 | Ovation 系统 16 通道数字输出模块

描述

关键技术规格

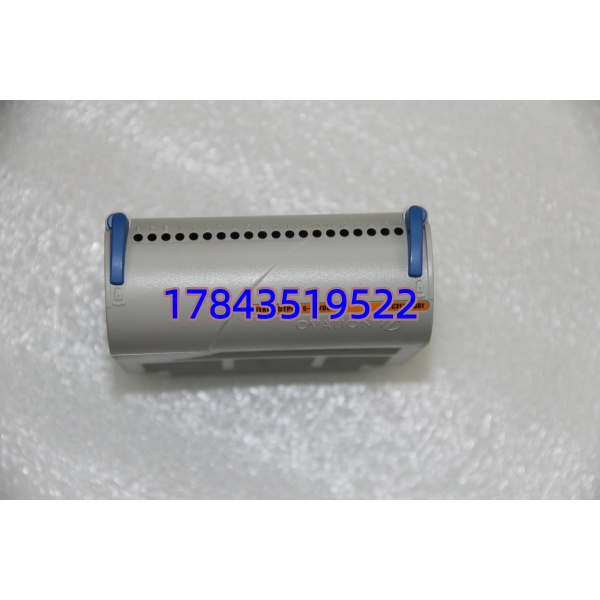

1C31122G01

产品深度介绍

1C31122G01 是艾默生 Ovation DCS 系统的标准数字输出卡件，作为工业控制层与现场设备的接口，负责将系统控制指令转换为开关量输出信号。模块采用工业级电子元件，具备抗电磁干扰能力，可在高温、高湿等恶劣工况下稳定运行。

该模块集成 16 路独立输出通道，每通道可驱动 5-60VDC、500mA 的负载，适配继电器线圈、电磁阀、指示灯等现场执行器。支持配置通信超时参数与通道级故障诊断，便于快速定位现场回路问题，降低系统停机风险。

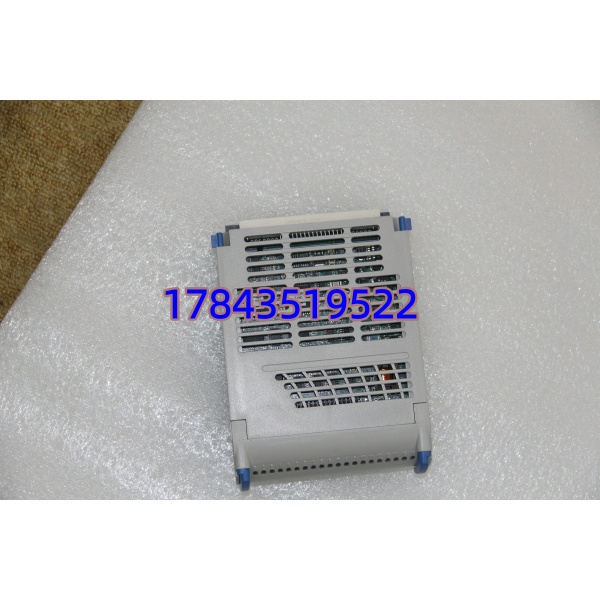

1C31122G01

应用场景与行业案例

工程痛点描述

连续生产行业的 DCS 系统中，数字输出模块是控制现场阀门、泵体的核心部件。一旦模块故障，对应工艺回路将失控，非计划停机每小时损失可达数十万。高温、强电磁干扰环境更易导致模块老化失效，需常备可靠备件。

典型应用场景

1. 电力行业 – 火电厂 DCS 系统用于控制锅炉给水阀、脱硫脱硝阀门、送风机挡板执行器。电厂对可靠性要求严苛，模块需长期连续运行，抗电磁干扰能力强。
2. 石油化工 – 精馏塔 / 反应釜控制控制进料阀、排料阀、安全切断阀的开关动作。化工场景易燃易爆，模块需满足本安型设计要求。
3. 水处理 – 污水处理厂 SCADA 系统驱动加药泵、曝气阀、污泥排放阀的启停控制。环境潮湿腐蚀性强，模块需具备防潮防腐性能。
4. 冶金行业 – 高炉辅助系统控制冷却水泵、除尘风机、液压阀组。现场粉尘大、温度高，普通模块易损坏，需工业级耐用设计。

真实案例

某火电厂 Ovation 系统抢修去年 10 月，北方某 300MW 火电厂 DCS 系统中，1C31122G01 输出模块突发故障，导致锅炉疏水阀无法关闭，机组面临停机风险。值班工程师排查发现模块输出通道烧毁，原厂备件调货需 4 周。

紧急联系我们调配现货，当天顺丰发出，24 小时内送达现场。工程师更换模块并下载配置后，系统恢复正常，避免了近 200 万的停机损失。事后该电厂采购 3 块 1C31122G01 作为备用件，保障系统稳定运行。

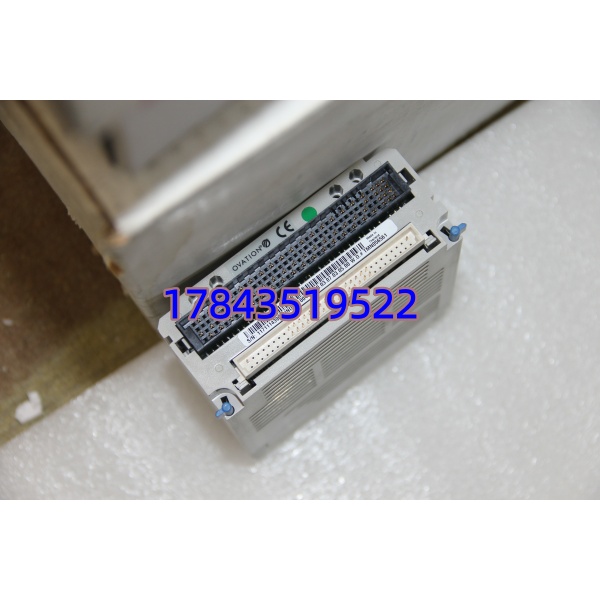

1C31122G01

质量透明化 SOP

1. 入库验收检测

• 来源追溯：核验原厂装箱单、序列号与报关单
• 防伪识别：官网序列号查询，核对防伪标签
• 外观检查：无腐蚀、划痕、维修痕迹，接口完好
• 附件核对：出厂合格证、说明书、保修卡齐全

2. 上机功能测试

• 测试环境：艾默生 Ovation 原装测试机架
• 测试内容：
  • 通电自检：LED 指示灯状态正常，无报错
  • 通讯测试：与 Ovation 控制器握手正常，数据交互稳定
  • 通道测试：16 路输出全量程模拟，动作响应准确
  • 老化测试：连续运行 24 小时，温升正常无异常告警
• 输出文件：生成完整测试报告，附测试视频 / 照片

3. 电气参数测试

• 绝缘电阻：500V 摇表测试，绝缘值 > 10MΩ
• 接地连续性：接地电阻 < 0.5Ω，符合工业标准
• 耐压测试：端子间耐压 1000V/1 分钟，无击穿漏电流

4. 固件与配置验证

• 固件版本：读取并记录原厂固件版本（如 V4.2.0）
• 配置备份：DIP 开关 / 跳线位置拍照存档，便于现场快速配置

5. 最终质检与包装

• 质检员签字确认，张贴 QC 合格标签（含日期）
• 防静电袋密封，气泡膜包裹，原装纸箱加固包装

技术避坑指南

1. 固件版本不匹配

• 风险：新模块固件版本与现有系统不一致，导致通讯握手失败、通道无响应。曾遇项目工程师更换模块后，DCS 持续报 “通讯超时”，排查 2 天才发现固件从 V3.0 升至 V4.1，协议不兼容。
• 避坑：
  • 更换前读取原模块固件版本，拍照记录
  • 采购时明确要求固件版本与现场一致
  • 版本差异时，由专业工程师刷新匹配固件

2. 输出负载不匹配

• 风险：现场负载电压 / 电流超出模块规格，导致通道烧毁。如将 220VAC 继电器直接接至模块输出，瞬间击穿芯片。
• 避坑：
  • 核对负载参数：电压≤60VDC，单路电流≤500mA
  • 高压负载需加装中间继电器隔离
  • 上电前用万用表测量负载回路，排除短路故障

3. 接线端子误接

• 风险：通道正负极接反、公共端错接，导致输出失效或模块损坏。Ovation 模块端子排列密集，易看错编号。
• 避坑：
  • 更换前拍照记录旧模块接线，逐线核对
  • 严格对照官方接线图，确认通道号与正负极
  • 接线后轻拉线缆，检查端子压接牢固，无松动

4. 静电防护不到位

• 风险：干燥季节静电击穿模块内部芯片，通电后无响应或冒烟。曾见工程师未戴防静电手环操作，模块当场烧毁，损失超万元。
• 避坑：
  • 操作前佩戴防静电手环，接地可靠
  • 模块放置在防静电垫上，禁止直接放金属台面
  • 冬季干燥环境，先触摸接地金属释放静电
