描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 1C31116G04 |
| 通道数量 | 8 路独立模拟输入通道 |
| 输入信号 | 标准 4-20mA 直流电流信号 |
| 测量精度 | ±0.1% 满量程（25℃环境） |
| 分辨率 | 16 位 ADC（0.01% 满量程） |
| 供电电源 | 24VDC（18~30VDC 宽压） |
| 功耗 | ≤5W |
| 工作温度 | -40℃ ~ +70℃ |
| 外形尺寸 | 215.9×165.1×88.9mm |
| 重量 | 约 2.5kg |

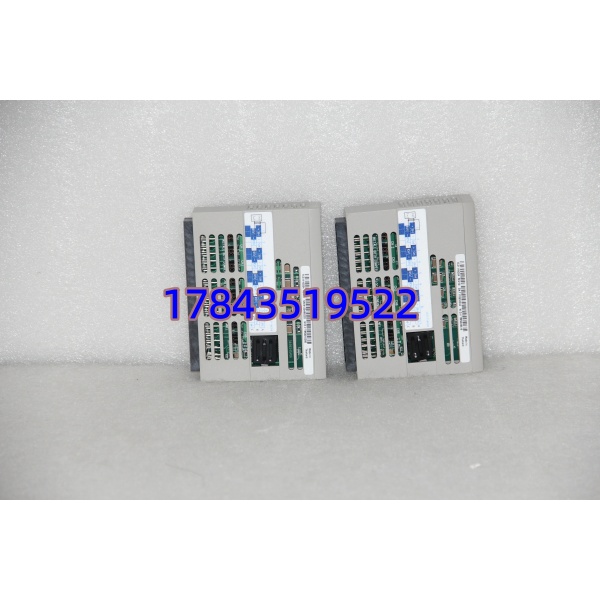

1C31116G04.
产品深度介绍
艾默生 1C31116G04 是 Ovation DCS 系统的核心模拟量输入模块，由原西屋电气研发，现归属艾默生工业自动化业务线。该模块专为工业现场高精度信号采集设计，可直接接入温度、压力、流量等变送器的 4-20mA 标准信号。
作为 DCS 系统的 “感知神经”，1C31116G04 采用 16 位高精度 ADC 芯片，确保在复杂电磁环境下仍能稳定采集数据。模块支持宽压供电与冗余配置，适用于电力、石化等对连续性要求极高的场景，可有效降低因模块故障导致的系统停机风险。

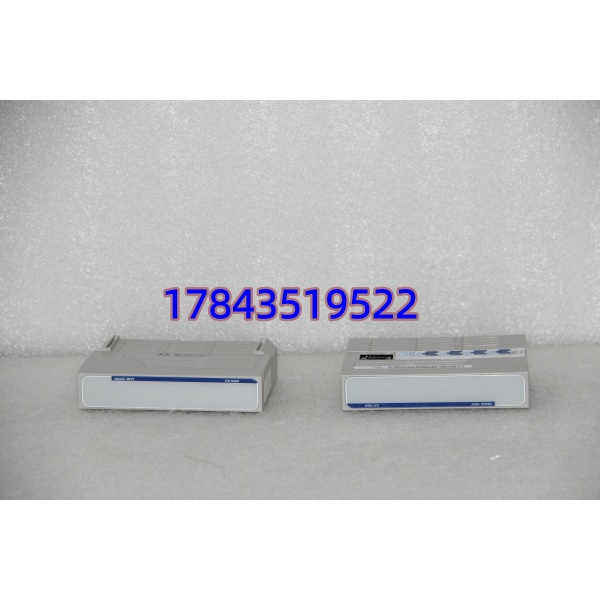

1C31116G04.
应用场景与行业案例
工程痛点描述
连续生产行业的 DCS 系统，最怕模拟量信号采集异常。去年冬天，北方某电厂的锅炉给水流量信号突然波动，经查是旧 AI 模块老化，导致 4-20mA 信号漂移。当时机组负荷受限，每小时少发的电量损失超 10 万元。这种因底层采集模块失效引发的生产扰动，在工业现场屡见不鲜。
典型应用场景
- 电力行业 – 火电厂 DCS 系统用于锅炉汽包水位、主蒸汽压力、烟气温度等关键参数采集。这类场景对精度和稳定性要求严苛，数据异常直接触发机组保护。
- 石油化工 – 炼化装置控制采集精馏塔温度、反应釜压力、管道流量等信号，为 DCS 系统提供调节依据。化工装置连续运行周期长，模块需耐受高温、粉尘、腐蚀环境。
- 水处理 – 污水厂 SCADA 系统监测曝气池溶解氧、进出水 pH 值、药剂流量等参数。模块的宽温设计可适应户外机柜的温差变化，确保数据长期稳定。
- 冶金行业 – 高炉自动化采集炉顶压力、冷却壁温度、喷煤流量等信号。高炉环境电磁干扰强，模块的隔离设计可有效抵御干扰，避免数据跳变。
真实案例
案例：某大型火电厂 DCS 模块紧急更换
今年 3 月，华东某 300MW 火电厂的 Ovation 系统中，一块 1C31116G04 模块报错，对应锅炉排烟温度信号消失。
热工班工程师老李排查后发现，模块因长期高温运行，内部电路老化。原厂订货周期 4 周，而机组计划检修窗口仅 3 天，若逾期未更换，机组将被迫降负荷运行。
采购连夜联系我们，确认有全新原装现货。我们当日完成入库复检、上机测试（Fluke 725 信号发生器校准 4-20mA 精度，连续 24 小时温升测试正常），次日顺丰发出。
模块到货后，老李在检修窗口内完成更换，下载配置后信号恢复正常。事后老李反馈：“这块模块的精度比旧件还好，排烟温度控制更平稳了。”
目前该电厂已采购 3 块 1C31116G04 作为备用件，避免同类突发问题影响机组运行。

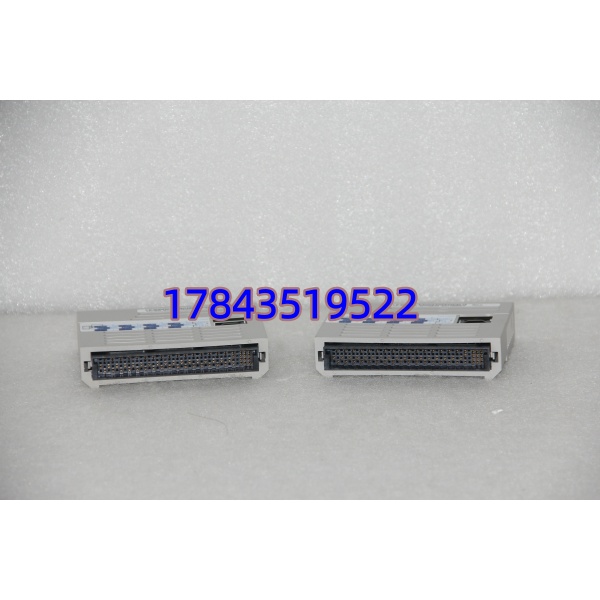

1C31116G04.
质量控制流程
- 入库验收检测
- 来源追溯：核对原厂装箱单与序列号
- 防伪识别：艾默生官网序列号查询
- 外观检查：无腐蚀、划痕、维修痕迹
- 附件核对：说明书、合格证齐全
- 上机功能测试
- 测试环境：Ovation 系统测试机架
- 测试内容：24VDC 通电自检、4-20mA 信号全量程模拟、Modbus 通讯握手、24 小时连续负载测试
- 测试记录：出具详细测试报告，可提供测试视频
- 电气参数测试
- 绝缘电阻：500V 摇表测试，绝缘电阻＞10MΩ
- 接地连续性：测试接地回路电阻＜0.5Ω
- 固件验证
- 固件版本读取（当前 V1.0.0）
- 配置参数备份存档
- 最终质检包装
- 质检员签字确认
- 防静电袋密封
- 气泡膜 + 纸箱包装
- 贴附 QC 合格标签
技术避坑指南
- 固件版本不匹配
- 问题：新模块固件与系统版本不兼容，导致通讯中断
- 避坑：替换前记录原模块固件版本，采购时明确版本要求；必要时联系供应商刷新固件
- 案例：某项目工程师更换模块后，DCS 持续报 “信号超时”，排查 3 天才发现固件从 V1.0.0 升至 V1.1.0，协议不兼容
- 端子接线错误
- 问题：8 通道端子定义易混淆，导致信号接反或短路
- 避坑：更换前拍照记录旧模块接线；严格对照手册核对端子号
- 警示：该模块通道端子相邻，接错可能导致模块烧毁
- 电源容量不足
- 问题：多模块共用电源时，总功耗超标导致供电不稳
- 避坑：单模块功耗≤5W，设计时预留 20% 电源余量
- 案例：某机柜同时加装 6 块 AI 模块，未扩容电源，运行一周后出现模块随机重启
- 静电防护不到位
- 问题：干燥季节操作时静电击穿模块芯片
- 避坑：操作前佩戴防静电手环，在防静电垫上拆装
- 教训：有工程师未做防护，模块通电后冒烟，直接报废
