描述
产品深度介绍
PL9‑C16‑2‑DC 是伊顿穆勒专为直流系统设计的双极微型断路器，属于 PL9‑DC 产品线核心型号，产地奥地利。相比普通交流空开，它针对直流电弧熄灭做了特殊优化，可安全切断直流短路电流，避免触点烧蚀与重燃。
额定DC 250V、16A，C 型脱扣（5–10In 瞬时），适合光伏阵列、蓄电池组、UPS、充电桩、工控直流电源等感性 / 容性负载。双极 2P同步切断正负极，提升直流系统安全性；10kA 高分断（IEC 60947‑2），故障时极速灭弧。模块化DIN 导轨安装，标准 2 模宽度（36mm），适配工业 / 机柜标准安装空间。

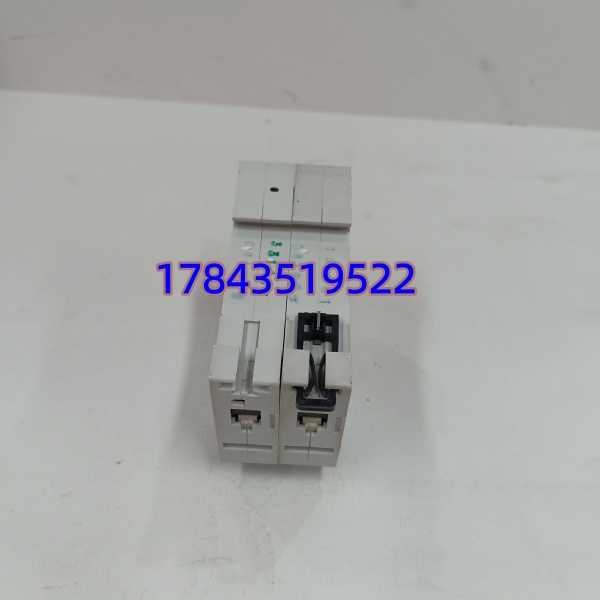

EATON PL9-C16-2-DC
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | PL9‑C16‑2‑DC（PL9‑C16/2‑DC） |
| 品牌 / 系列 | EATON Moeller PL9‑DC |
| 极数 | 2P（双极，同步分断） |
| 额定电流 In | 16 A |
| 脱扣特性 | C 型（5–10In 瞬时脱扣） |
| 额定直流电压 | DC 250 V |
| 额定分断能力 Icn | 10 kA（IEC 60947‑2） |
| 绝缘电压 Ui | 440 V |
| 冲击耐压 Uimp | 4 kV |
| 工作温度 | -25°C ~ +75°C（>25°C 需降容） |
| 安装方式 | DIN 导轨（35mm） |
| 宽度 | 36 mm（2 模） |
| 接线截面 | 1–25 mm²（硬 / 软线） |
| 防护等级 | IP20（端子） |
| 机械寿命 | ≥10,000 次 |

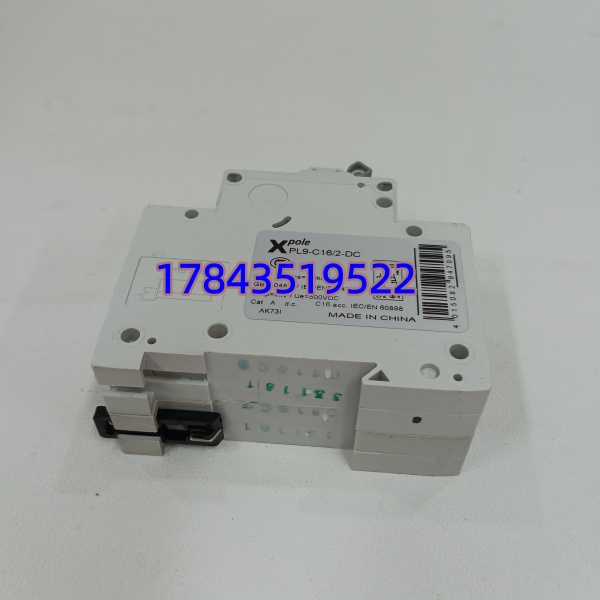

EATON PL9-C16-2-DC
安装与接线指南
阶段一：准备工作（5 分钟）
⚠️ 安全第一
- 确认直流侧断电，电容放电≥5 分钟。
- 工具：十字螺丝刀、万用表、标签纸。
- 环境：-25°C ~ +75°C，无腐蚀性气体、无凝露。
阶段二：安装断路器（5 分钟）
- 导轨安装：断路器顶部卡入 DIN 导轨，向下按压卡扣锁定。
- 位置预留：上下留≥50mm 散热空间，避免叠装过热。
- 方向：进线在上、出线在下，标识 “+/-” 对应直流正负极。
阶段三：接线（10 分钟）
- 剥线：铜导线剥长约 8mm，无毛刺、无散股。
- 进线（上端）：
- 左极：直流正极（+）
- 右极：直流负极（-）
- 出线（下端）：对应接负载正负极。
- 扭矩：端子螺丝0.8–1.0 N·m，避免过紧滑丝。
- 检查：接线牢固，无裸露铜丝，正负极严禁接反。
阶段四：上电与测试（5 分钟）
- 万用表测进线电压：DC 250V 以内，极性正确。
- 合闸：手柄向上至 “ON”，指示灯红 / 绿显示状态。
- 负载测试：轻载运行 30 分钟，无异常发热、无异响。
- 维护：定期检查端子扭矩、触点状态，灰尘吹扫。

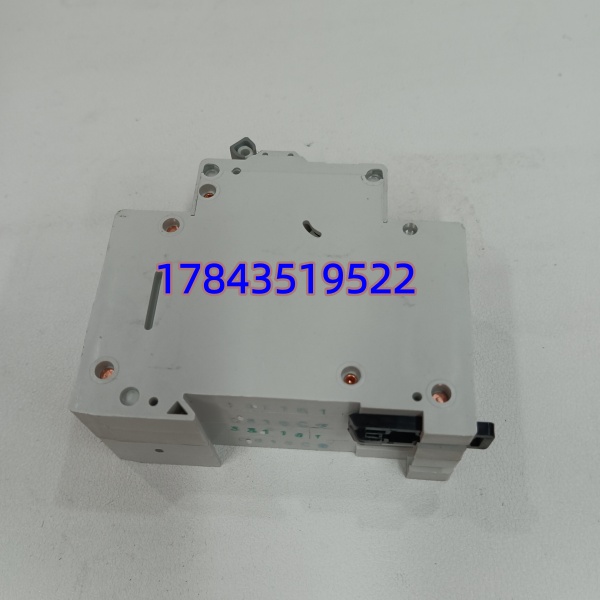

EATON PL9-C16-2-DC
常见问题解答
Q1：和交流空开有什么区别？能混用吗？
A：不能混用。直流空开灭弧室更大、磁系统适配直流电弧，可安全切断直流短路；交流空开用于直流易电弧重燃、触点烧毁，引发火灾。PL9‑C16‑2‑DC 专为 DC 设计，严禁用于 AC 电路。
Q2：C 型脱扣适合什么负载？
A：C 型（5–10In 瞬时）适配光伏、储能、UPS、充电桩、工控直流电源等感性 / 容性负载；不适合纯电阻大冲击负载（如大功率直流加热）。
Q3：分断能力 6kA 和 10kA 怎么选？
A：PL9‑C16‑2‑DC 标准10kA：
- 6kA：普通直流配电、小功率光伏（≤5kW）
- 10kA：储能、UPS、充电桩、大功率光伏（≥5kW），短路电流更大场景
Q4：能反向供电吗？正负极接反会怎样？
A：禁止反向供电、正负极严禁接反。直流断路器极性敏感，接反会导致脱扣失效、灭弧失败、触点烧毁，引发安全事故；安装必须严格按 “+/-” 标识接线。
Q5：停产了吗？质保多久？
A：在产，PL9‑DC 系列持续供货；提供12 个月质保（非人为损坏），支持原厂检测与更换。
