描述
产品深度介绍
EATON PL9‑C4‑2‑DC 是直流系统专用 2 极微型断路器，专为光伏、储能、工业自动化、通信电源等直流场景设计，替代传统交流空开在 DC 回路的不安全应用。
采用真空灭弧技术，直流分断能力达 10kA，可安全切断高能量直流短路电流，避免电弧重燃风险。C 型脱扣特性（5‑10In）适配小型直流电机、继电器、PLC 电源等中等感性负载。双极同步分断，可同时切断正负极，提供完整隔离保护。紧凑 18mm 模数设计，DIN 导轨安装，适配标准配电箱，红绿触点指示，状态一目了然。

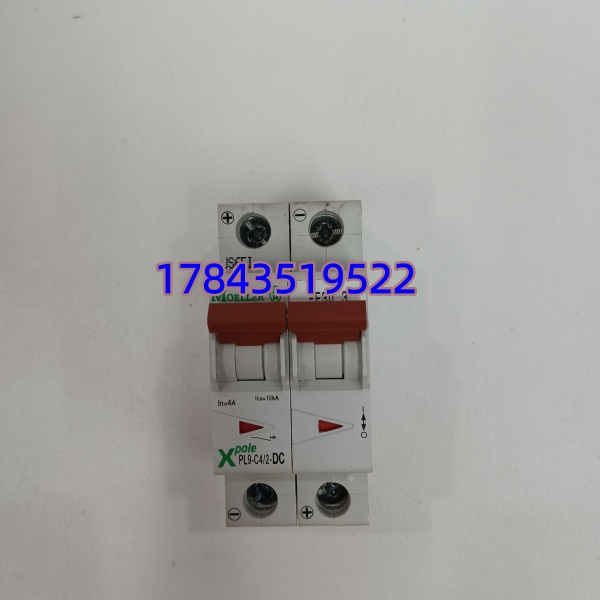

EATON PL9-C4-2-DC
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | PL9‑C4‑2‑DC（294705） |
| 品牌 / 系列 | EATON PL9‑DC 直流微断 |
| 极数 | 2 极（2P） |
| 额定电流（In） | 4A |
| 脱扣曲线 | C 型（磁脱扣 5‑10In） |
| 额定工作电压（Ue） | 每极 220V DC；2 极串联 440V DC |
| 额定分断能力（Icn） | 10kA（IEC/EN 60947‑2） |
| 限流等级 | 3 级 |
| 机械寿命 | ≥10,000 次 |
| 电气寿命 | ≥6,000 次 |
| 工作温度 | ‑25°C ~ +75°C（25°C 以上需降容） |
| 安装方式 | DIN 导轨（35mm） |
| 防护等级 | IP20（端子） |
| 接线截面 | 1‑25mm²（硬 / 软线） |
| 尺寸（宽 × 高 × 深） | 36mm × 84.5mm × 61.5mm |
| 重量 | 约 0.657kg |
| 认证 | CE、IEC/EN 60947‑2、RoHS |

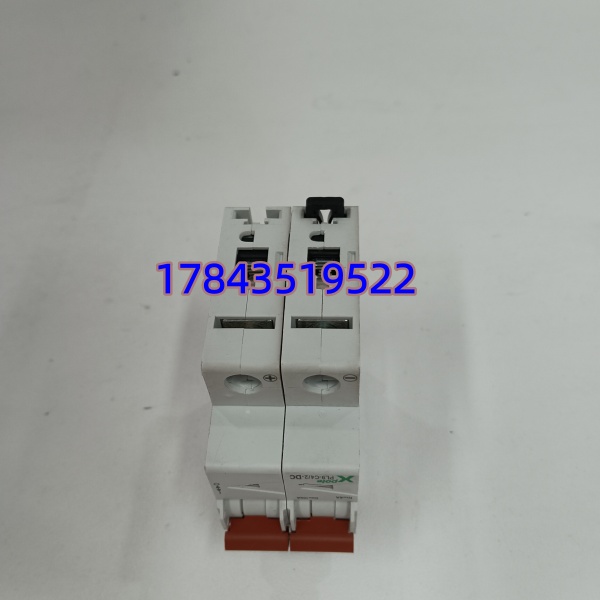

EATON PL9-C4-2-DC
质量透明化检测流程
- 入库验收检测
- 来源追溯：核对原厂装箱单、序列号、出厂报告
- 防伪识别：官网查询序列号，验证正品
- 外观检查：外壳无破损、触点无烧蚀、标识清晰
- 附件核对：说明书、合格证齐全
- 上机功能测试
- 测试环境：440V DC 测试台，模拟光伏 / 工控回路
- 通电自检：合闸正常，红绿指示清晰
- 过载测试：1.3In 持续 1 小时不跳闸；2In 60 秒内跳闸
- 短路测试：10kA 短路电流，瞬间跳闸无粘连
- 绝缘测试：500V 摇表，极间 / 对地绝缘 > 10MΩ
- 输出测试报告，可提供视频 / 照片
- 电气参数测试
- 接触电阻：<5mΩ，无发热
- 耐压测试：2kV/1 分钟，无击穿
- 温升测试：满载运行 1 小时，端子温升 < 40K

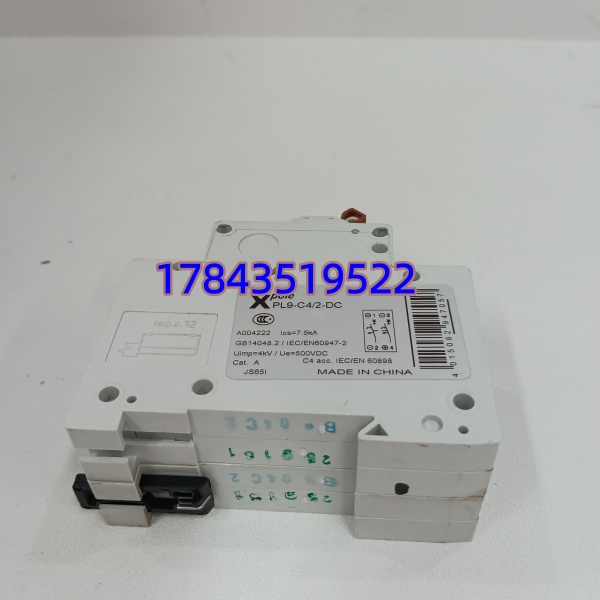

EATON PL9-C4-2-DC
技术避坑指南
1. 交直流空开混用
- 问题：用普通交流空开（MCB）带直流负载，分断时电弧无法熄灭，烧蚀触点甚至起火
- 避坑：直流回路必须用 DC 专用断路器（如 PL9‑DC 系列），真空灭弧设计适配直流电弧特性
- 案例：某光伏项目误用交流空开，短路时电弧持续燃烧，烧毁配电箱，损失惨重
2. 电压等级选错
- 问题：2 极串联时超 440V DC，或单极超 220V DC，导致绝缘击穿、跳闸失灵
- 避坑：
- 单极≤220V DC，2 极串联≤440V DC
- 光伏系统（如 400V DC）必须 2 极串联使用
- 警示：超压使用会导致内部绝缘老化，寿命缩短 80%
3. 脱扣曲线不匹配
- 问题：感性负载（如直流电机）用 B 型曲线，频繁误跳闸；阻性负载用 D 型，短路不动作
- 避坑：
- C 型（5‑10In）：适配直流电机、继电器、PLC 电源（推荐）
- B 型（3‑5In）：纯阻性负载（如加热器）
- D 型（10‑20In）：高感性负载（如大功率电机）
