描述
关键技术规格
- 屏幕参数：10.4 英寸彩色 TFT；分辨率 640×480（VGA）；65536 色；电阻式触摸
- 处理器 / 系统：Windows CE（需授权）；内置可激活 PLC 功能（需许可证：140390）

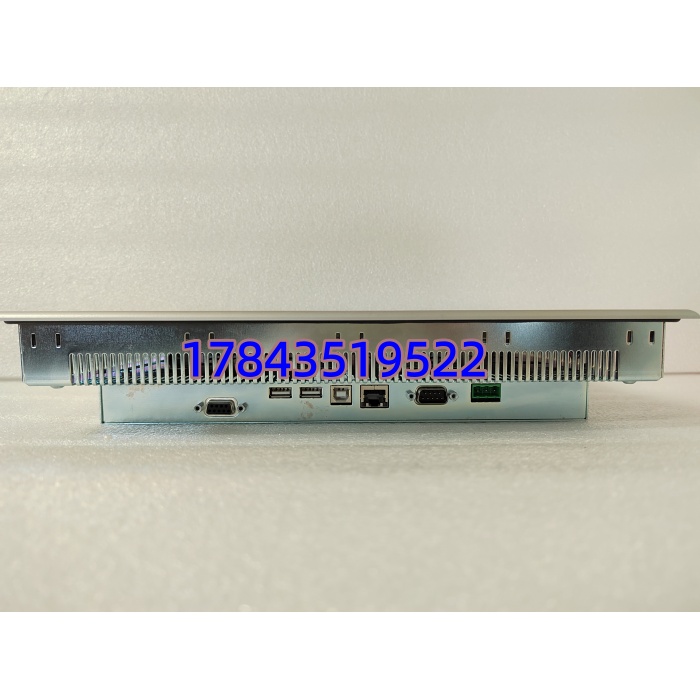

- 通讯接口
- 以太网：10/100Base-T（RJ45）
- 串口：RS232（DB9）
- 现场总线：MPI/Profibus DP（集成）
- USB：×2 Host，×1 Device
- 电气：24VDC ±10%；功耗≤10W；反极性保护
- 环境：工作 – 10°C~+60°C；存储 – 20°C~+70°C；IP65（前面板）；金属外壳
- 认证：UL508、cUL、CE、RoHS
产品深度介绍
EATON XVS-430-10MPI-1-10 是伊顿 XVS400 系列旗舰级工业人机界面，采用HMI+PLC 一体化设计，既可独立作为触摸屏使用，也可通过授权激活内置 PLC 功能，实现小型控制系统的 “屏控合一”。
10.4 寸高亮度 TFT、电阻式触摸（戴手套可操作）、IP65 防护，适配严苛工况；集成 MPI/Profibus、以太网、RS232，无缝对接西门子 S7、伊顿 PLC 及第三方设备，是中高端自动化项目的优选 HMI。
应用场景
- 工业自动化：生产线、机床、包装设备 HMI 操作与监控
- 过程控制：化工、水处理、暖通的现场操作站
- 设备配套：工程机械、食品机械、纺织机械的嵌入式控制界面
- 西门子生态：S7-300/400 PLC 的 MPI/DP 通讯监控终端
核心卖点与差异化
- 屏控合一：HMI + 内置 PLC（可授权激活），节省硬件成本与安装空间
- 全接口集成：MPI/Profibus + 以太网 + RS232+USB，覆盖主流工业通讯
- 工业级耐用：金属外壳、IP65 前面板、宽温 – 10°C~+60°C
- 即插即用：标准 24VDC 供电，面板安装，支持在线程序下载
- 原装全新：入库全检，提供测试报告与一年质保
替换与升级建议
✅ 直接替换（同型号）
- XVS-430-10MPI-1-10 → 同型号全新机
- 完全兼容，程序 / 接线无需改动，直接替换
⚠️ 同系列升级（XVS400→XVS400）
- 升级型号：XVS-442-12TSB-1-10（12.1 寸，更高分辨率）
- 差异：屏幕更大、分辨率 800×600、性能更强
- 改动：背板兼容，需重新适配画面程序
❌ 跨品牌替换（不推荐）
- 如替换为普通国产 HMI
- 风险：MPI/Profibus 协议不兼容、驱动缺失、通讯不稳
- 建议：仅新项目整体改造时考虑
技术避坑指南
- PLC 功能授权：内置 PLC 需单独购买许可证（型号 140390），未授权仅作 HMI 使用
- MPI/DP 地址冲突：默认地址 0，多设备组网时需拨码或软件改地址，避免通讯异常
- 触摸校准失效：长期振动可能导致触摸偏移，定期进入系统菜单校准
- 供电稳定性：24VDC 需稳压，纹波 < 50mV，避免电压波动导致屏幕闪烁或重启
- 静电防护：拆装时戴防静电手环，USB / 网口易受静电损坏
