产品深度介绍

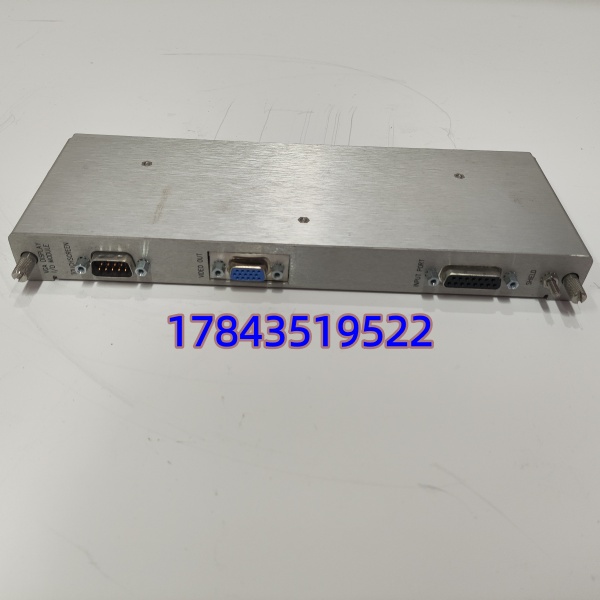

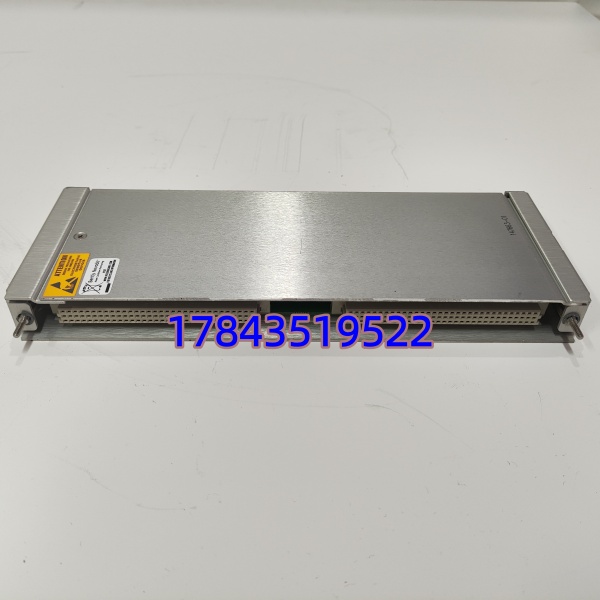

BENTLY NEVADA 3500/94 147663-01 是 3500 系列 TSI 系统的VGA 显示与 I/O 模块，用于在机柜本地外接标准 VGA 显示器，实时显示振动、位移、温度等监测数据及报警信息。模块自带 RS-232 串口，支持与触摸屏或上位机通信；配备 2 路继电器输出，可直接驱动报警灯或外部联锁回路。
作为 3500 系统的人机接口单元，它适用于汽轮机、压缩机、风机等关键旋转机械的就地监测场景，支持高分辨率 VGA 输出，可与系统软件配合实现数据组态、趋势显示与事件追忆，是现场维护与故障诊断的关键界面模块。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 3500/94 147663-01（VGA 显示 I/O 模块） |
| 输入电压 | 24VDC（机架背板供电） |
| 功耗 | ≤4.6W |
| 显示接口 | 标准 VGA 输出（外接显示器） |
| 通信接口 | RS-232（触摸屏 / 上位机连接） |
| 继电器输出 | 2 路，250VAC/10A，无源触点 |
| 工作温度 | -20°C ~ +65°C |
| 储存温度 | -40°C ~ +85°C |
| 湿度范围 | 5%-95% 非冷凝 |
| 认证 | CE、SIL2（安全完整性等级） |
| 安装方式 | 3500 机架标准插槽，全高模块 |
常见问题解答
Q1：3500/94 和 3500/94M 有什么区别？A：3500/94是 I/O 模块（无屏，外接 VGA 显示器）；3500/94M是集成触摸屏的显示模块（自带屏幕）。两者功能互补，不可直接互换，采购时需确认现场是否需要自带屏幕。
Q2：模块支持热插拔吗？更换需要停机吗？A：不支持热插拔，更换必须停机断电。强行热插拔会导致 VGA 接口损坏、串口数据异常或背板供电短路，风险极高。
Q3：已经停产了吗？能买到原装全新吗？A：原厂已停产（EOL），无新生产计划；市场原装全新为库存尾货，稀缺性高，建议提前备货或评估升级至替代方案。
Q4：更换后需要重新配置系统吗？A：同型号直接替换无需重新配置，上电后自动识别并加载原有配置；若涉及固件版本差异，需核对兼容性，必要时刷新固件。
Q5：质保期多久？继电器触点寿命多久？A：提供 12 个月质保（非人为损坏）；继电器触点机械寿命约 10 万次，电气寿命（250VAC/10A）约 5 万次，频繁动作场景需定期检查。
核心质量透明化流程
- 入库验收检测
- 核对原厂序列号、装箱单，追溯授权渠道
- 外观检查：无划痕、无腐蚀、接口无变形，防静电袋未拆封
- 配件核对：VGA 线、串口线、说明书、合格证齐全
- 上机功能测试
- 接入 3500 测试机架，24VDC 供电，外接 VGA 显示器
- 显示测试：全彩界面、数据刷新正常、无花屏 / 闪屏
- 通信测试：RS-232 与触摸屏双向通信，数据无误
- 继电器测试：触发报警，触点动作准确，通断正常
- 连续运行 24 小时，记录温升与稳定性，生成测试报告
- 电气参数测试
- 绝缘电阻：500V 摇表测接口与地绝缘＞10MΩ
- 功耗测试：≤4.6W，符合规格
- 触点耐压：250VAC 下触点无击穿、无漏电流
- 固件 / 版本验证
- 读取固件版本，记录至报告，核对与系统兼容性
- 配置备份：导出模块参数，留存配置文件
- 最终质检与包装
- 质检员签字确认测试合格
- 防静电袋密封，气泡膜 + 纸箱防护
- 贴 QC 合格标签，标注型号、序列号、测试日期
