描述
产品深度介绍

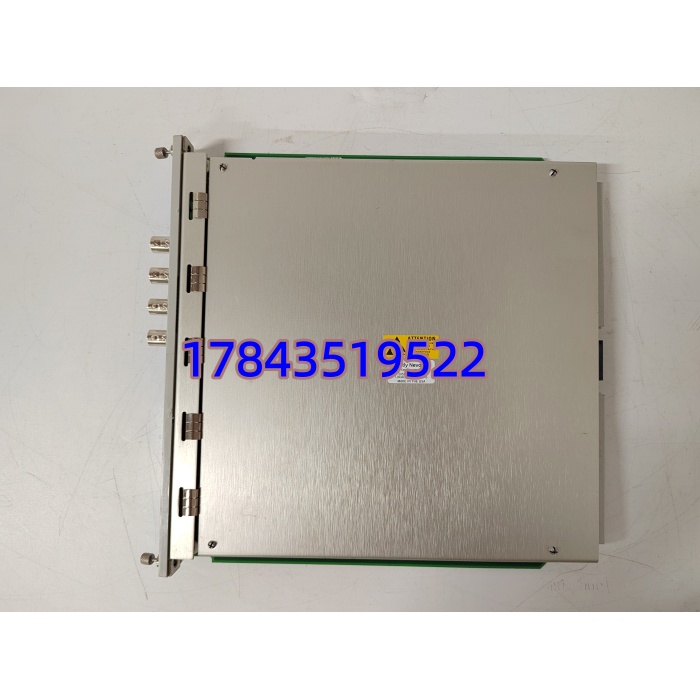

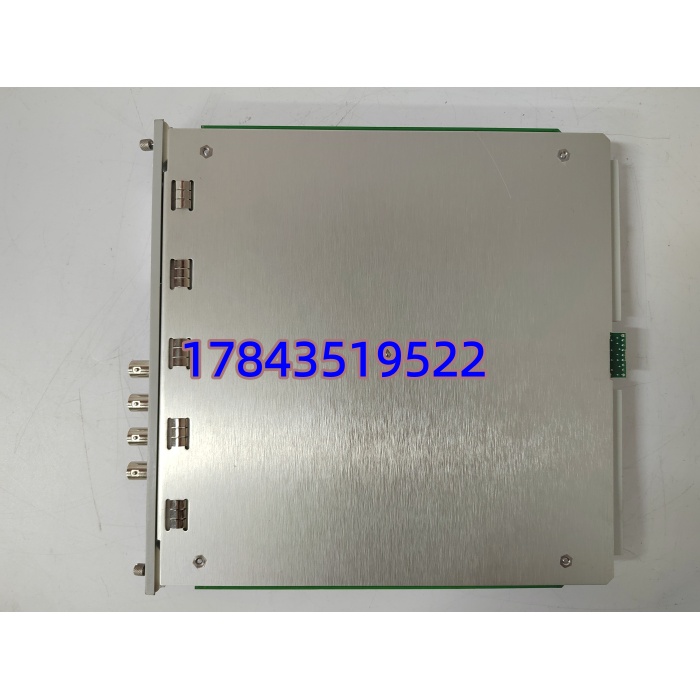

Bently Nevada 3500/45 是 3500 系统中的4 通道高精度位置监测模块，专门用于汽轮机、燃气轮机等大型旋转机械的差胀、轴向（推力）位置、壳体膨胀、阀门位置等关键参数监测。它可接入电涡流探头、RPT、DC/AC LVDT 等多种传感器，信号调理后与可编程报警阈值对比，实现超限预警与联锁保护。
作为电站、油气、化工等行业的核心保护卡件，3500/45 具备宽温运行、高抗干扰与长期稳定性，是大型机组安全运行的关键保障。原厂已迭代至新一代系统，但 3500 平台存量巨大，该模块是运维刚需备件。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 3500/45（3500-45） |
| 品牌 | Bently Nevada（GE 本特利） |
| 通道数 | 4 通道（可成对配置） |
| 监测类型 | 轴向位置、差胀（单 / 双斜面）、壳胀、阀门位置 |
| 传感器输入 | 接近式涡流探头、RPT、DC LVDT、AC LVDT、旋转电位器 |
| 传感器供电 | 涡流 / RPT：-24V DC；DC LVDT：+15V DC；AC LVDT：2.3Vrms/3400Hz |
| 报警设置 | 多级可编程报警（警告 / 危险） |
| 通讯接口 | 支持 TDH（本特利数据高速路） |
| 工作温度 | -30°C ~ +65°C |
| 尺寸（高 × 宽 × 深） | 241.3×24.4×241.8 mm |
| 重量 | 约 0.91 kg |
| 质保期 | 12 个月 |
应用场景与行业案例
工程痛点
大型旋转机械（如汽轮机）长期运行中，转子与定子的相对膨胀（差胀）、轴向位移超标会导致摩擦碰撞，引发严重事故。传统监测模块老化、故障后，原厂备件交期 6–10 周，机组面临非计划停机风险，损失巨大。
典型应用场景
- 电力行业 – 汽轮机 / 燃气轮机监测用于火电、核电汽轮机的差胀、轴向推力位置、缸体膨胀监测，防止动静摩擦，保障机组启停与满负荷运行安全。
- 油气行业 – 压缩机组保护天然气长输管道压缩机、炼化装置驱动透平的轴位移与热膨胀监测，适配防爆、高振动工况。
- 化工行业 – 大型机组运维合成氨、乙烯装置的蒸汽轮机、工艺压缩机，差胀超限联锁停机，避免设备损坏与生产中断。
- 冶金行业 – 高炉鼓风 / 发电透平高炉鼓风机、余压发电透平的轴向位置与热膨胀监测，适配高温、粉尘、强干扰环境。
真实案例
去年 9 月，北方某电厂 300MW 机组汽轮机差胀监测模块（3500/45）故障，DCS 显示数据跳变，机组被迫降负荷运行。原厂交期 8 周，每日降负荷损失超 50 万元。客户紧急采购我们的3500/45 全新原装现货，48 小时送达，2 小时完成更换与组态下载，数据恢复正常，机组满负荷运行，避免了长期降损。
核心卖点与差异化
- 多参数兼容：1 块卡件覆盖差胀、轴位移、壳胀、阀位 4 类监测，减少备件种类
- 多传感器适配：支持涡流、LVDT、RPT 等 5 类输入，适配新旧传感器改造
- 高可靠工业级：-30°C~+65°C 宽温，抗振动、抗电磁干扰，MTBF＞60,000 小时
- 原厂组态兼容：完全匹配 3500 机架软件，参数直接导入，无需二次开发
- 现货快速交付：全新原装现货，48 小时内发货，解决紧急停机风险
