产品详情

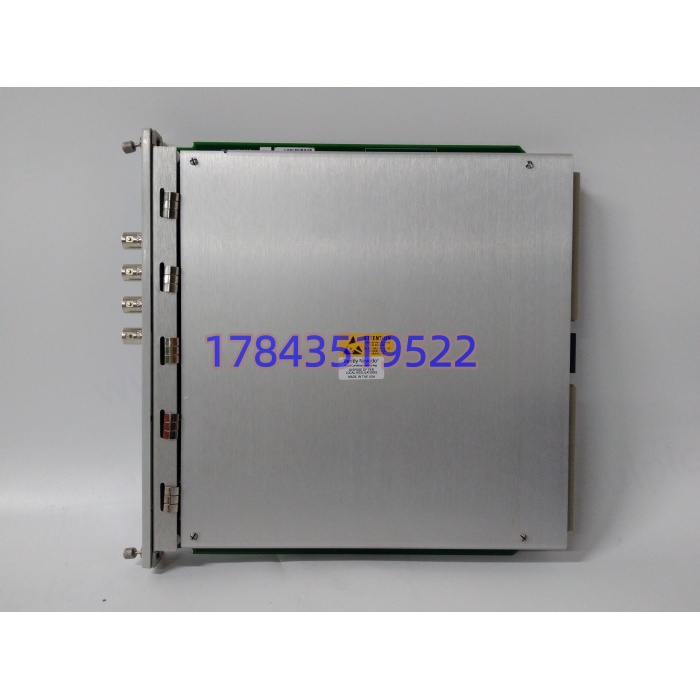

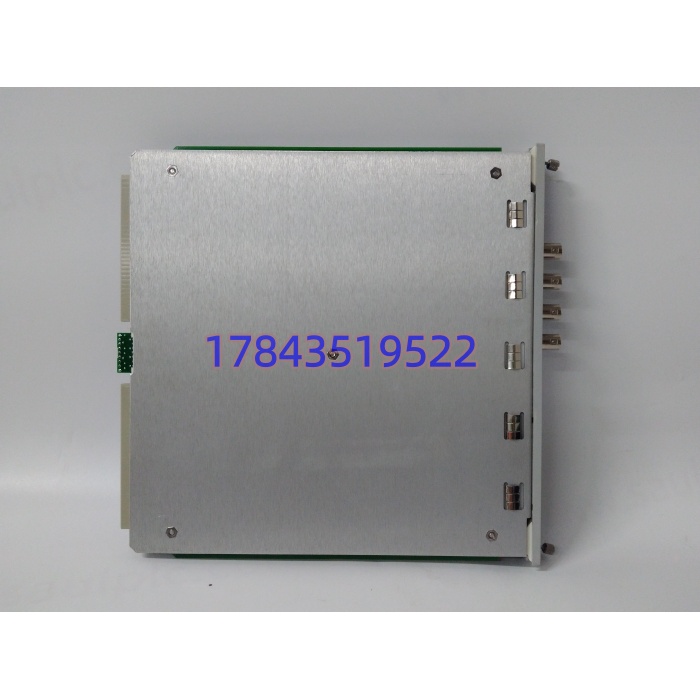

・型号：3500/42M（前卡 176449-02，配套后卡 128229-01）・品牌：Bently Nevada・系列：3500 TSI 机械保护监测系统
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 通道配置 | 4 路独立信号通道，通道成对组态（1&2、3&4） |
| 适配传感器 | 电涡流探头、速度传感器、压电加速度计 |
| 可监测参数 | 径向振动、轴向推力位移、差胀、偏心、速度、加速度、REBAM、轴绝对振动 |
| 典型功耗 | 7.7W，由 3500 机架背板供电 |

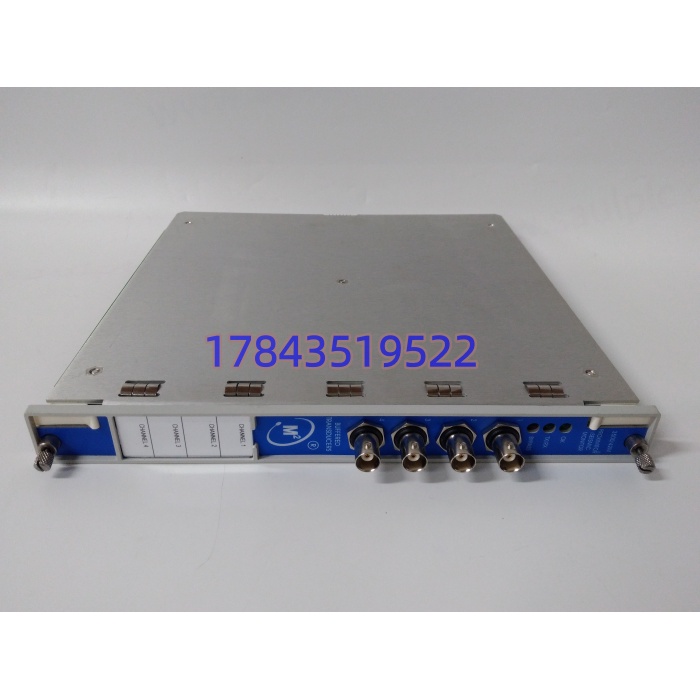

| 面板接口 | 四路同轴信号输入端子，多路状态 LED 指示灯 |
| 频率范围 | 软件可选 4Hz~4000Hz / 1Hz~600Hz 滤波档位 |
| 报警设置 | 每通道支持 Alert 预警、Danger 危险两级阈值 |
| 合规标准 | API 670 第 5 版、CE、UL 认证 |
| 工作温度 | -30℃ ~ +70℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 适配机架 | 3500 标准全高度机箱 |
| 配套组态软件 | 3500 Rack Configuration Software |
产品介绍
（随机切入策略：C 竞品对比）现场采购经常混淆 3500/40M 与 3500/42M，两者硬件槽位兼容，但功能边界存在明显区分。3500/40M 仅支持涡流传感器相关位移测量；3500/42M 在此基础上扩展速度、加速度采集能力，可同时接入壳体振动传感器。严格来说，硬件可以临时互换上机，但原有组态若包含加速度、圆形可接受区功能，替换为 3500/40M 后功能直接失效。很多检修事故源于只核对 3500 前缀，忽略后缀字母 M 与型号区分，备件到货无法满足测点需求。整套卡件原厂交付周期持续拉长，存量大型旋转机组应当提前规划备件储备。
应用场景与库存策略
压缩机、汽轮机的振动保护依靠该模块实现，卡件故障会造成多个测点同时失效，机组被迫降低负荷运行。海外现货调货周期普遍 7~12 周，连续生产装置难以长期脱离有效振动保护。不少企业只储备电源、框架接口卡，低估振动监测卡件损耗概率。
典型场景与备货建议
- 炼化循环氢压缩机、大型燃气轮机 TSI 系统：划为 A 级备件，建议常备一套完整前后卡组件。
- 热电厂汽轮发电机组：同厂区多台机组建立备件共享轮换机制，备件存放做好防静电管控。
- 矿山、污水大型风机泵组：运行风险偏低，优先依托外部现货渠道，控制呆滞库存规模。
真实案例某化肥厂合成气压缩机 3500/42M 通道故障，仓库仅有 3500/40M 备件。现场测点包含壳体加速度监测，临时备件无法兼容该功能，只能屏蔽测点维持低负荷运行，等待 3500/42M 现货耗时 9 天。事后运维修订备件规范，严格区分 40M 与 42M，台账完整录入型号后缀。
