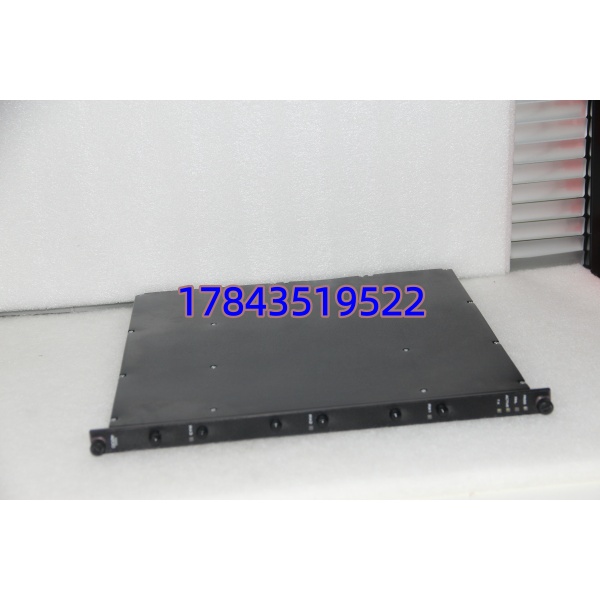

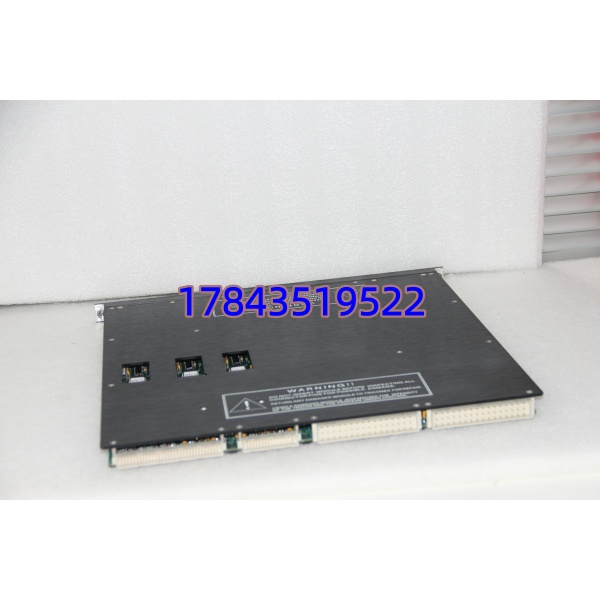

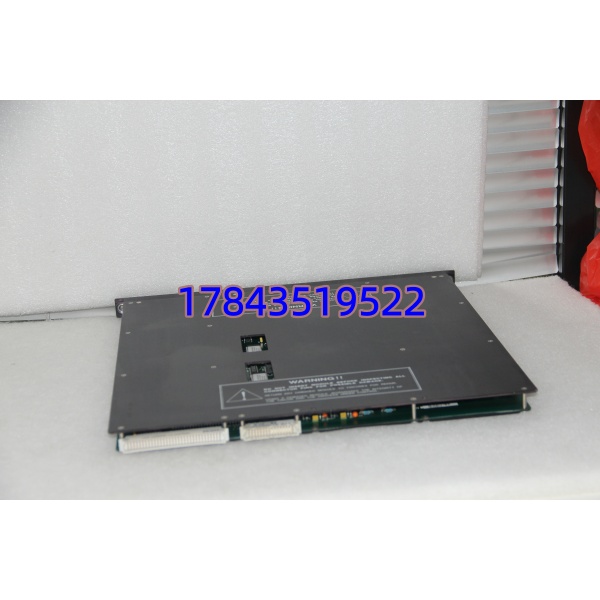

Bently Nevada 3500/42M | 四通道振动位移监测模块 3500 系统

• 描述

关键技术规格

4200

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一

1. 报备停机，确认旋转机械静止、安全。
2. 切断 3500 机架电源，等待 5 分钟放电。
3. 佩戴防静电手环，在防静电垫操作。

工具与备份

• 工具：十字螺丝刀（PH1）、万用表、标签纸、手机。
• 备份：导出系统组态；拍照记录模块接线、DIP 开关及机架布局。

阶段二：拆卸旧模块（15 分钟）

1. 松开前面板卡扣，取下盖板。
2. 拔下传感器输入线缆、4-20mA 输出线及背板连接器。
3. 按压模块底部导轨卡扣，垂直拔出模块。
4. 检查背板针脚，清理灰尘，避免短路。

阶段三：安装新模块（20 分钟）

1. 核对型号为3500/42M，从防静电袋取出。
2. 复刻 DIP 开关：站地址、波特率、通道功能组态。
3. 对准背板连接器垂直插入，卡扣到位。
4. 恢复接线：传感器输入、4-20mA 输出及背板连接器，确认牢固。
5. 自检：开关正确、接线无误、模块固定牢固。

阶段四：上电测试（25 分钟）

1. 测量电源 24 VDC±10%，确认无短路。
2. 机架上电，观察 LED：OK 绿灯常亮正常，ERR 红灯闪烁需排查。
3. 连接组态软件，扫描识别模块，核对固件版本。
4. 下载组态，测试传感器信号：振动 / 位移数据正常，报警功能有效。
5. 连续运行 30 分钟无报警，记录更换信息至维护日志。

常见问题解答（FAQ）

Q1: 3500/42M 支持热插拔吗？A: 支持。作为监测模块，可在系统运行时插拔，不影响机架内其他模块。更换后自动识别组态，无需重启系统，但需重新下载通道配置。

Q2: 3500/42M 和 3500/40M 有什么区别？A: 两者均为四通道监测模块，但功能不同：3500/40M 仅支持位移 / 位置监测；3500/42M 兼容位移、速度、加速度传感器，可测振动与冲击，功能更全面。硬件接口兼容，可直接替换，但需重新组态通道功能。

Q3: 这款模块质保期多久？A: 提供12 个月质保（自发货日起），覆盖非人为硬件故障。静电击穿、进水、摔落或超规格使用不在质保内。可提供原厂质检报告及序列号溯源。

Q4: 市场上的 3500/42M 是全新还是翻新？A: 3500/42M 已停产，全新原装库存稀缺。我们供应原厂全新闲置（New Surplus），带原装防静电袋、装箱单及序列号，可向贝克休斯官方查询生产日期。翻新件无原厂认证，不建议用于关键设备监测。

Q5: 更换后需要重新组态吗？A: 同型号更换需重新下载通道组态（传感器类型、量程、报警值），背板通讯配置自动读取。更换前务必备份组态，异常时可快速恢复。
