描述
产品深度介绍

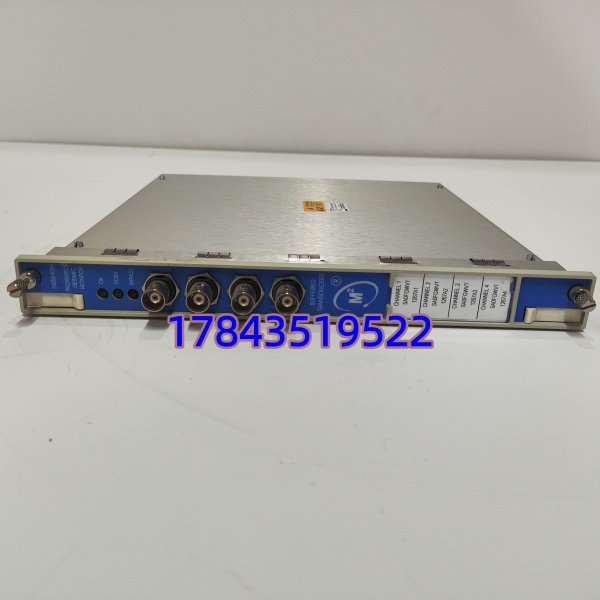

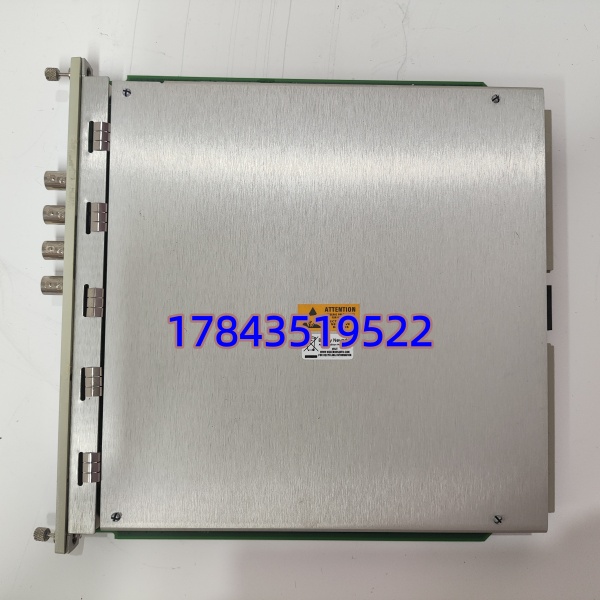

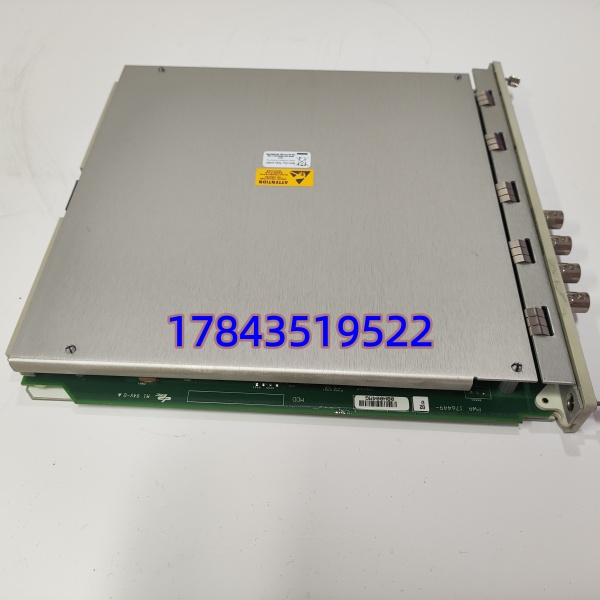

3500/42M 176449-02 是 Bently Nevada 3500 系统中的四通道振动 / 位移监测模块，专为电力、石化、冶金等行业的关键旋转机械（汽轮机、发电机、压缩机、风机）设计。模块可同时接入4 路涡流探头（位移）、速度或加速度传感器，实时监测轴振动、轴向位移、胀差、偏心等参数，内置报警与危险值比较逻辑，可直接驱动联锁保护，防止设备损坏。具备传感器断线 / 短路诊断、通道隔离、宽温运行等工业级可靠性设计，支持在线热插拔，不中断系统运行。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 / 部件号 | 3500/42M，176449-02 |
| 通道数 | 4 路独立模拟输入 |
| 支持传感器 | 涡流探头（3300 XL/7200 系列）、速度、加速度 |
| 采样率 | 1 kHz |
| 分辨率 | 16 位 |
| 精度 | ±0.1% 满量程 |
| 动态范围 | 位移：0~6350 μm（峰峰值）；速度：0~50.8 mm/s；加速度：0~10 g |
| 频响 | 0.5 Hz ~ 15 kHz（±1 dB） |
| 通道隔离 | 500 V AC |
| 工作温度 | -40°C ~ +85°C |
| 供电 | 24 V DC；每通道输出 – 23.5 V DC 传感器激励 |
| 尺寸 / 重量 | 220 × 170 × 85 mm / 约 5 kg |
| 特性 | 热插拔、传感器诊断、冗余兼容（SIL 2/3） |
常见问题解答
Q1：3500/42M 与 3500/40M 有什么区别？A：两者均为 4 通道监测卡件，但定位不同：
- 3500/42M：通用型，支持位移 / 速度 / 加速度，功能全面，适用多数旋转机械；
- 3500/40M：专用位移监测，仅适配涡流探头，侧重轴振动 / 轴向位移，成本更低。不能直接互换，需重新配置通道功能。
Q2：支持热插拔吗？更换时需要停机吗？A：支持热插拔，可在线更换，无需停机。但建议在机组低负荷或稳定工况下操作，避免信号波动触发误报警；更换后需在软件中确认通道信号正常。
Q3：适配哪些型号的涡流探头？A：原生适配 Bently 3300 XL 系列、7200 系列涡流探头，自动识别探头特性，无需手动调节增益 / 偏置；第三方探头需核对电气参数（阻抗、激励电压），部分需定制适配。
Q4：质保多久？提供技术支持吗？A：全新原装提供12 个月质保（非人为损坏）；可提供出厂检测报告、配置指导、远程技术支持，协助安装调试与故障排查。
