Bently Nevada 3500/33 | 16 通道继电器模块 TSI 系统

描述

产品深度介绍

Bently Nevada 3500/33 是 3500 TSI 系统的全高度 16 通道继电器输出模块，为汽轮机、压缩机等旋转机械提供报警与停机控制输出。

模块具备独立报警驱动逻辑，支持与 / 或门编程，可基于框架内任意监测通道的警告 / 危险状态触发动作。单刀双掷（SPDT）触点，支持热插拔，适配标准 19 英寸机架，是工业机械保护系统的核心控制部件。

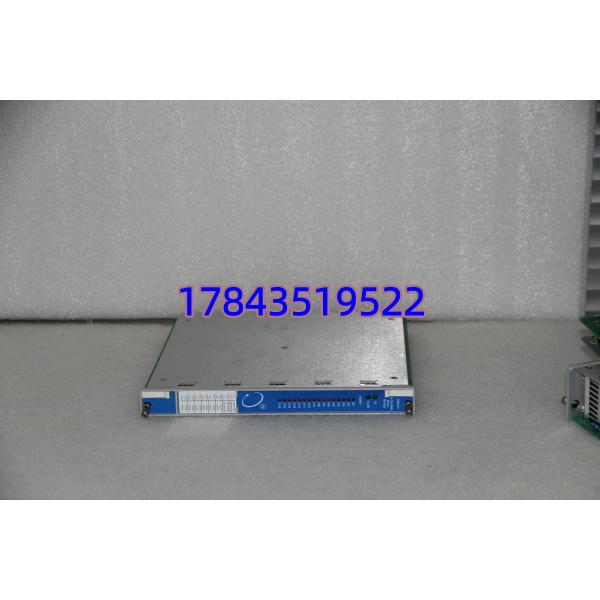

350033

关键技术规格

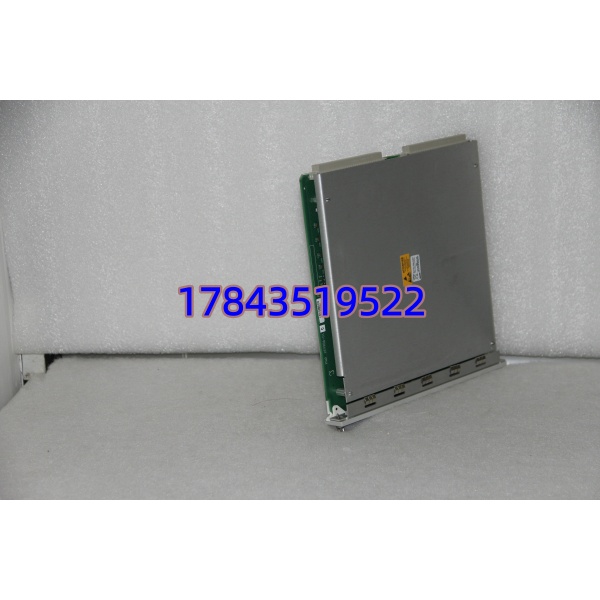

350033

应用场景与行业案例

工程痛点描述

旋转机械（汽轮机、压缩机）需实时监测振动、位移、转速，异常时需快速触发报警或停机。传统硬接线逻辑复杂、可靠性低，难以实现多条件联动保护。

典型应用场景

1. 电力行业 – 汽轮机 / 发电机 TSI 系统监测轴振、轴向位移、转速，超限时触发报警或紧急停机，保护机组安全。
2. 石油化工 – 离心压缩机 / 泵组振动、温度、压力参数异常时，联锁停机，避免设备损坏与泄漏风险。
3. 冶金行业 – 高炉鼓风机 / 透平机恶劣环境下稳定监测，异常时快速响应，保障连续生产。
4. 油气输送 – 管道压缩机站远程监测与控制，支持冗余配置，确保长周期可靠运行。

真实案例

某电厂 300MW 机组 TSI 系统原继电器模块老化，触点氧化导致报警误触发，影响机组稳定运行。

更换全新 Bently Nevada 3500/33 模块后，重新组态报警逻辑，16 路通道独立可控，触点响应时间＜10ms，连续运行 18 个月无故障，误报率降为 0，保障了机组安全稳定发电。

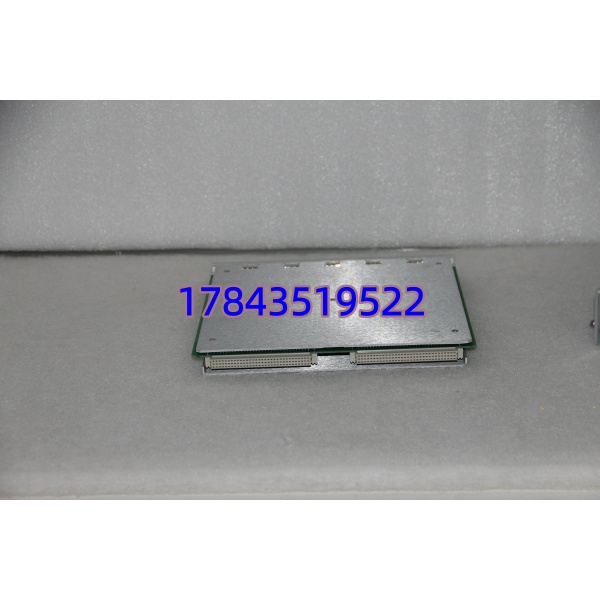

350033

质量检测 SOP

1. 入库验收检测核验原厂标签与序列号，可溯源；外观无变形、接口完好，无拆装痕迹；核对出厂合格证与技术手册。
2. 上机功能测试接入 3500 测试机架，通电检测 OK/ALARM 指示灯；配置 4 组通道模式，测试常态带电 / 不带电切换；模拟报警触发，验证继电器动作与逻辑正确性。
3. 电气参数测试检测触点导通性与绝缘电阻（＞10MΩ）；测试触点容量与动作响应时间；验证热插拔功能，更换模块不影响系统运行。
4. 最终质检与包装质检员逐项核验合格后，装入原厂防静电包装，密封防震袋，贴附 QC 合格标签，附带检测报告与质保卡。

技术避坑指南

1. 型号与子型号混淆3500/33 为标准 16 通道模块，TMR 系统需用 3500/34；采购前核对系统配置，避免错购。
2. 通道模式配置错误每 4 通道为一组，出厂默认常态不带电（ND）；需按现场需求用拨码开关设置，模式错误会导致报警逻辑反转。
3. 触点容量过载触点最大 5A@240VAC，切勿直接驱动大功率负载；建议中间加接触器，避免触点烧蚀。
4. 热插拔操作不当插拔前确认机架 OK，垂直均匀用力，避免接口针脚弯曲；冬季注意防静电，防止模块损坏。
