描述
产品深度介绍

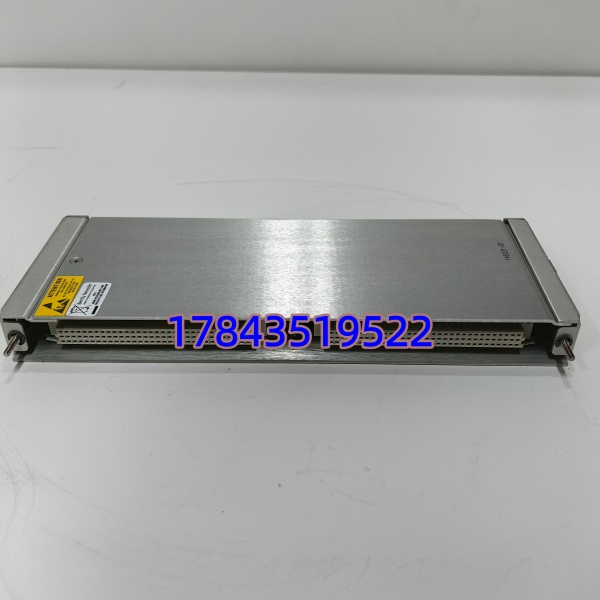

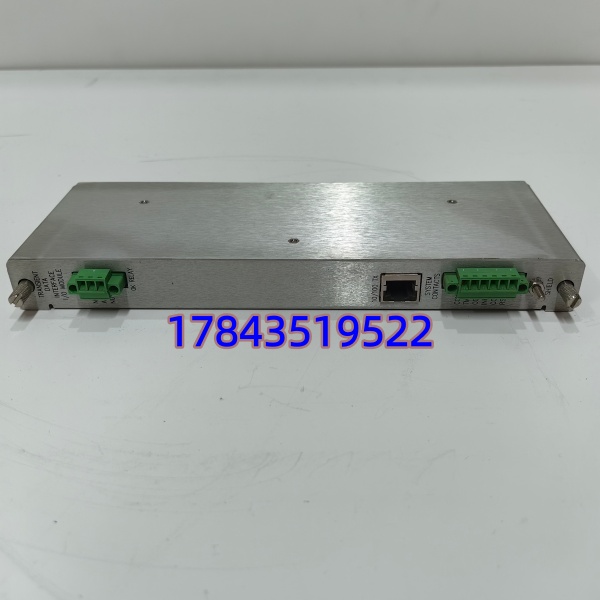

3500-22M（146031-01）是本特利 3500 系统的核心通信模块，集成传统 3500/20 机架接口（RIM）与瞬态数据接口（TDI）功能，用于旋转机械（汽轮机、压缩机、风机）振动、位移、转速数据采集与上传。
模块通过以太网与上位机 System 1 或 DCS 连接，实时传输稳态参数与动态波形，支持故障诊断与趋势分析；兼容 3500 全系列监测卡件，具备热插拔与冗余组网能力，适配电力、石化、冶金等关键设备在线监测场景。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 3500-22M（146031-01） |
| 品牌 / 产地 | Bently Nevada（美国） |
| 功能定位 | TDI 瞬态数据接口 + RIM 机架接口 |
| 适配系统 | 3500 全系列监测机架 |
| 通信接口 | 10/100Base-TX 以太网（RJ45） |
| 数据功能 | 采集 16 通道振动 / 转速 / 位移数据，含波形 |
| 软件兼容 | System 1、3500 组态软件 |
| 工作温度 | -30℃ ~ +65℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 功耗 | 约 10.5W |
| 尺寸 / 重量 | 241×24×242mm / 约 0.82kg |
| 特性 | 热插拔、冗余支持、故障自诊断 |
常见问题解答（FAQ）
Q1：3500-22M 和普通 3500/20 有什么区别？
A：核心差异是集成 TDI+RIM。3500/20 仅做机架接口，需额外配 TDI 卡传波形；3500-22M 二合一，直接输出动态波形 + 稳态数据，简化机架配置、降低成本。
Q2：适配哪些设备与行业？
A：适配3500 全系列机架，用于汽轮机、离心压缩机、发电机、风机、泵等旋转机械监测；覆盖电力、石化、冶金、油气输送等行业，是关键设备在线监测的核心备件。
Q3：146031-01 代表什么？
A：146031-01 是 3500-22M 的具体备件编号，对应硬件版本与固件版本，确保与 3500 机架兼容；不同后缀代表不同配置，不可随意替换。
Q4：支持热插拔吗？更换需要停机吗？
A：支持热插拔，在线更换不影响其他监测卡件运行；但数据会短暂中断，建议在低负荷窗口操作，避免关键数据丢失。
Q5：质保多久？货源是否稳定？
A：提供12 个月质保（非人为损坏）。模块现役主流、未停产，全新原装与拆机现货充足，可提供原厂测试报告、序列号查询与出厂合格证。
