描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 固定安装槽位 | 机架 Slot1（紧邻电源模块，每机架必须配置 1 块） |
| 整机典型功耗 | 4.75 W，背板 – 24 VDC 统一供电 |
| 前面板通讯接口 | RS232（本地电脑组态）、RS422（多机架菊花链级联） |
| 串口标准波特率 | 38400 bps，原厂固定通讯速率 |
| 硬件状态指示灯 | OK、TX/RX、CONFIG OK、TM 跳闸倍增指示灯 |
| 系统故障继电器 | 无源干触点，24 VDC 5 A / 120 VAC 3 A 容量，整柜故障失电断开 |
| 核心硬件功能 | 整柜模块组态存储、跨模块数据汇总、告警总输出、多机架组网 |
| 配套扩展单元 | TDIX/DDIX/TDXnet 通讯处理器，后置扩展 IO 接口板配套使用 |
| 工作温度区间 | -40 ℃ ~ +70 ℃，汽机房、压缩机厂房宽温稳定运行 |
| 行业认证标准 | API 670、CE、UL 工业设备认证 |
| 同系列替代型号 | 3500/22M（TDI 瞬态数据接口，兼具 RIM + 波形采集功能） |
| MTBF | ＞145,000 小时 |
| 重要特性 | 不属于机组振动保护闭环路径，模块故障不会触发机组误跳闸Baker Hugh… |
产品深度介绍

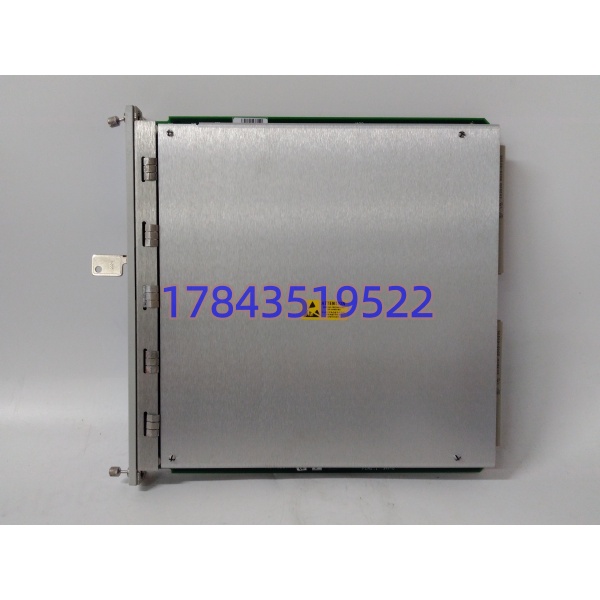

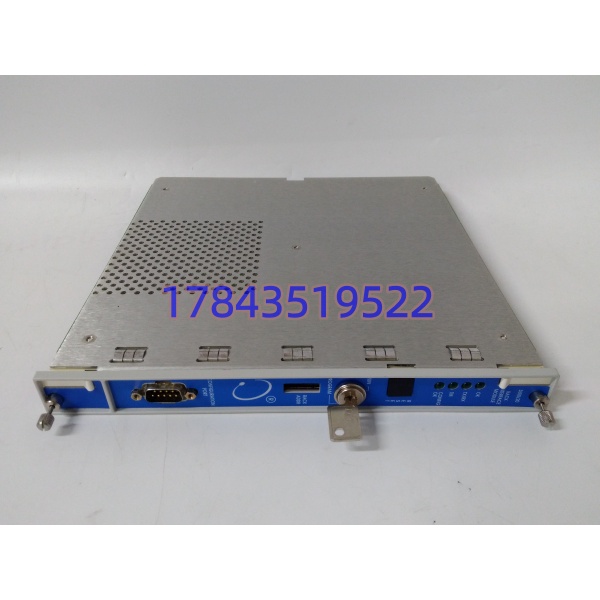

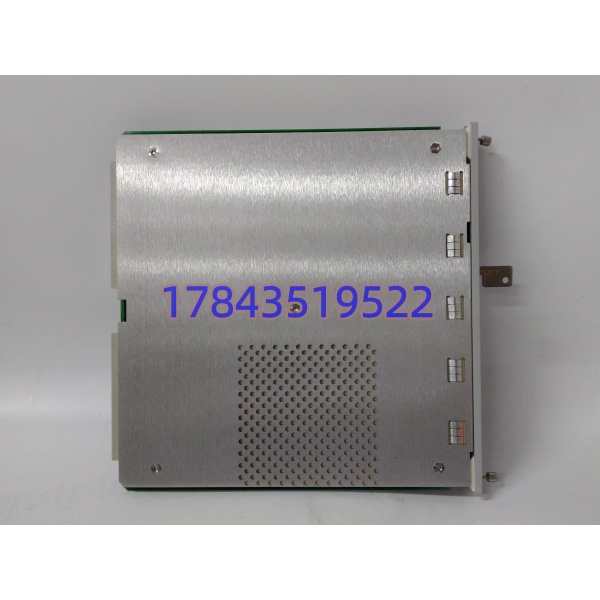

3500/20 是本特利 3500 监测系统必备机架接口 RIM 模块，固定安装在机架 1 号插槽，国内火电汽轮机、燃气轮机、大型往复式压缩机组全部标配。统一管理机架内所有振动、位移监测卡件，存储整套机组组态参数，通过串口对接组态电脑、多机组网互联，同时输出整柜综合故障继电器信号至 DCS 系统，是整套 3500 系统的数据交互中枢。
模块硬件独立于机组保护回路，仅负责数据转发与组态存储，即便 RIM 本身异常，轴振、轴向位移等保护联锁逻辑仍可正常执行，不会造成机组飞车误停机。RS422 总线支持多台 3500 机架菊花链级联，一套 System 1 软件可集中读取多台机组状态；面板继电器可提取整柜任意模块断线、超限告警总信号，简化 DCS 点位配置。整机金属屏蔽壳体抵御变频干扰，原厂无热插拔设计，更换必须整机断电。出库全部接入完整 3500 仿真机架 24 小时带载测试，校验组态读写、多机架级联、故障继电器输出全功能，筛除通讯丢包、触点接触不良隐性缺陷。
常见问题解答
- 老哥，3500/20 损坏会不会导致机组保护误动作、误跳闸？不会。RIM 仅做数据转发与组态存储，振动、转速保护运算由 3500/42M、3500/50M 等监测卡独立完成，保护路径不经过本模块。我现场遇过 RIM 通讯彻底中断，机组振动保护、联锁停机功能全程正常，仅上位无数据显示。
- 3500/20 和 3500/22M 能直接替换使用吗？插槽位置完全通用，但功能差异很大。3500/20 仅基础通讯组态；3500/22M 集成瞬态波形采集，可直连网线上传频谱数据。用 22M 替换 20M 无需改动机架，但组态软件需开启瞬态采集功能；反向替换会丢失波形存储功能，不建议临时互换。
- 更换 3500/20 需要重新录入整套机组组态吗？旧机组完整组态存储在原 RIM 硬件内，换新模块后必须用 3500 组态软件重新下装整套测点配置。拆装前务必完整导出工程备份，缺失组态会出现所有振动测点无读数、系统故障继电器持续告警。
- 这块 RIM 模块支持带电热插拔更换吗？3500 全系列机架模块均禁止热插拔。背板私有通讯总线无带电插拔保护，干燥车间人体静电极易击穿串口驱动芯片，更换前必须断开两路冗余电源，等待电容完全放电再拆装。
- 多机架组网频繁通讯断链，是 3500/20 故障吗？多数不是模块硬件问题，优先排查两点：RS422 总线首尾未加装 120Ω 终端电阻、多机架接地电位差形成环流。现场多次盲目更换 RIM，最后只是总线线缆屏蔽层两端接地造成信号衰减。
- 怎么区分全新原装与翻新维修板，有没有检测凭证？入库核验机身原厂序列号、外壳本特利镭射标识；500V 摇表做背板绝缘耐压测试，连续 24 小时多机架级联通讯老化校验，出库附带完整测试报告与通电实拍视频。翻新件存在电路板补焊、金手指氧化磨损、前面板指示灯划痕，入库全检筛除，支持远程视频开箱验货。
- 一台 3500 机架能不能不装 3500/20 直接运行监测卡？不行，每台机架强制要求 Slot1 装配 RIM 模块。无 3500/20 时机架无法识别所有监测卡，整机上电全部通道报故障、继电器持续断开，振动采集与保护逻辑完全失效。
