描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号全称 | 133300-01（3500/15 低压直流电源后卡） |
| 输入电压 | 88–140 VDC（标称 110VDC） |
| 输出电压 | 24 VDC（系统总线） |
| 输出电流 | 最大 5.2 A |
| 额定功率 | 120 W |
| 工作温度 | -30°C ~ +65°C |
| 储存温度 | -40°C ~ +85°C |
| 湿度 | 5%–95%，无冷凝 |
| 安装位置 | 3500 机架最左侧电源槽位（后卡） |
| 尺寸（高 × 宽 × 深） | 120.7 mm × 50.8 mm × 251.5 mm |
| 重量 | 约 1.39 kg |
| 冗余支持 | 双电源主备自动切换，无扰动 |
产品深度介绍

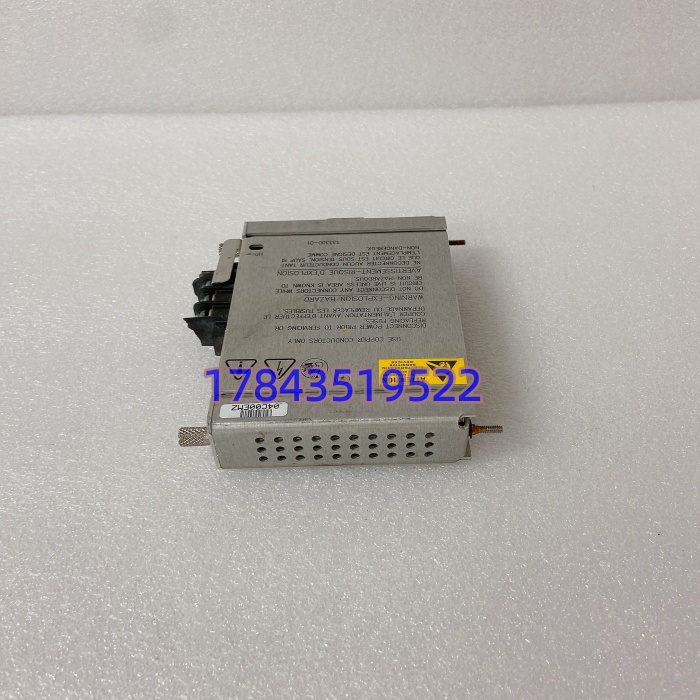

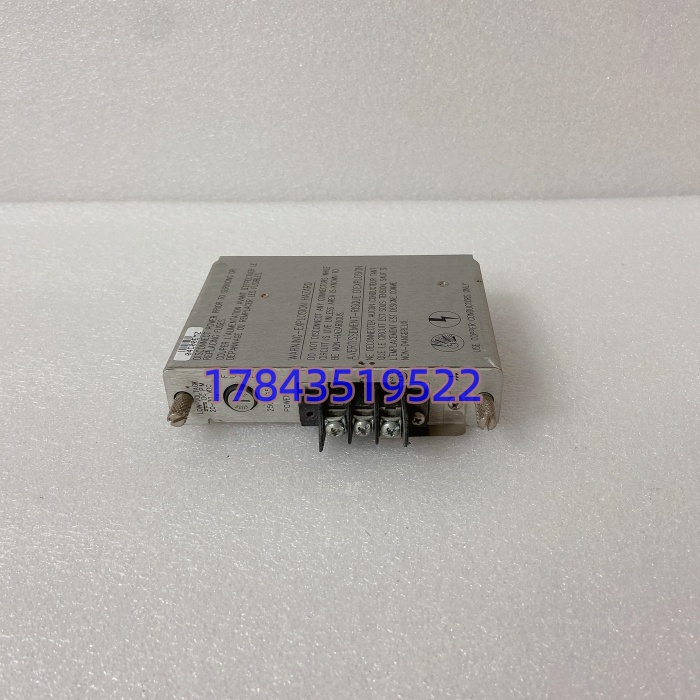

Bently Nevada 133300-01 是 3500/15 电源单元的低压直流输入后卡，专为 3500 系列机械保护系统设计。它接受 88–140VDC 直流输入，稳压输出 24VDC，为机架内所有振动、位移、转速监测卡件供电。
该模块与 3500/15（127610-01）交流电源模块互为补充，构成完整电源方案：交流款适配 85–264VAC，直流款适配 110VDC 工业直流母线，满足不同电站供电架构。支持双冗余配置，任一电源故障自动切换，保障旋转机械监测不中断，MTBF＞80,000 小时。
应用场景与行业案例
工程痛点描述
火电、石化、冶金关键机组需 24 小时在线监测，部分场景只有 110VDC 直流母线，无交流电源；普通 DC-DC 转换器精度低、抗干扰差，易导致监测系统不稳或保护误动，引发非计划停机。
典型应用场景
- 火电 / 燃气电站 – 直流供电汽轮机监测适配 110VDC 直流母线，为 3500 系统供电，保障轴振、轴向位移实时监测。
- 石油化工 – 炼化装置压缩机组乙烯、炼油厂离心压缩机监测，直流供电适配防爆区设计。
- 冶金 / 空分 – 大型风机 / 空压机钢厂、空分装置关键旋转设备，直流电源抗电网波动能力强。
真实案例
案例：某石化公司裂解机组直流电源改造2025 年，华东某石化裂解装置 3500 系统原用交流电源，厂区电网波动频繁，导致监测系统频繁报警。更换为 133300-01（直流后卡）+ 3500/15（交流前卡）双冗余后：
- 输入切换为稳定 110VDC 直流母线
- 系统报警消除，电压稳定 24.1–24.3V
- 连续运行 8 个月无异常，避免停机损失约 280 万元装置仪表主管反馈：“直流电源抗干扰强，冗余配置让监测更可靠。”
核心卖点与差异化
- 直流专用输入：88–140VDC 适配工业直流母线，解决无交流电源场景供电难题。
- 冗余无缝切换：双电源主备，切换无扰动，保障监测连续不中断。
- 工业级可靠性：宽温运行、抗振动、抗电磁干扰，适配严苛工况。
- 原厂精准匹配：专为 3500 系统设计，与 127610-01 完美配套，即插即用。
- 高功率输出：24VDC/5.2A 输出，可满配 3500 机架全卡件。
