描述
关键技术规格
| 参数项目 | 参数指标 |
|---|---|
| 适配系统 | Bently 3300 系列监测机架（非 3500 系列，软硬件互不兼容） |
| 安装位置 | 3300 机架背部插槽，与机架正面监测模块一一对应配对 |
| 接线功能 | 电涡流探头输入接线、记录仪模拟输出、报警继电器端子引出 |
| 硬件架构 | 3300 经典前后分离式设计，前监测卡 + 后端子卡成套工作 |
| 供电来源 | 通过机架背板从前侧模块获取工作电源 |
| 工作温度 | -30 ℃ ~ +65 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 防护设计 | PCB 三防涂层，适应电厂、化工油雾粉尘工况 |
| 适配探头 | 3300 系列 5mm/8mm 电涡流位移探头系统 |
| 重要限制 | 无法直接通用 3500 系统任何型号后置端子板 |
产品深度介绍

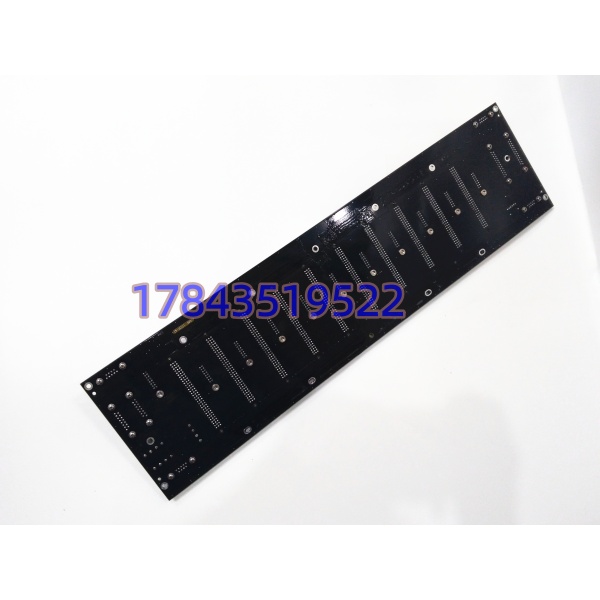

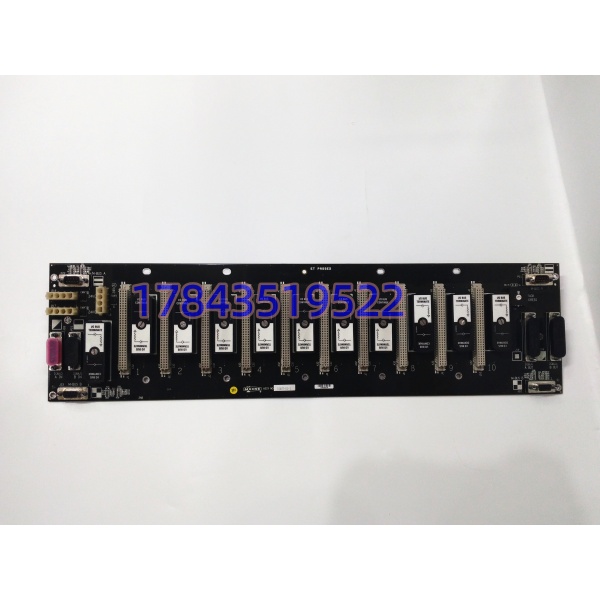

16407-01-1 是 Bently 老式 3300 监测系统专用后置端子模块。3300 系统采用前后卡分离架构，机架正面安装振动 / 位移监测前卡，背部对应槽位必须装配同规格后置端子模块。 模块作为外部线缆与前侧监测卡之间的信号枢纽，所有探头线缆、4–20mA 记录仪输出、报警停机继电器接线全部接入本端子卡。一旦后卡故障，会直接造成振动、轴位移测点断线，机组失去保护监测通道。该型号仅服务存量老机组改造与应急抢修，新项目早已切换至 3500 平台。
应用场景与行业痛点
国内大量运行超过 20 年的汽轮发电机组、大型压缩机组依旧保留 3300 TSI 系统。原厂彻底停产 3300 全系列备件，无法下达新订单。一旦端子模块损坏，运行人员只能临时拆除测点或者持续人工就地巡检，机组运行风险大幅上升。
典型应用场景：
- 火力发电厂 – 老机组汽轮机 TSI 监测系统 轴振动、轴向位移监测回路外部接线单元，属于机组安全保护关键链路。
- 炼油 / 煤化工装置 – 大型离心式压缩机 压缩机轴振、推力瓦位移在线监测，联锁保护直接关联机组停机逻辑。
- 钢铁冶金 – 高炉配套大型风机、汽轮鼓风机 风机转子振动在线监测，避免转子故障引发重大设备损坏。
- 油气长输管线 – 增压站往复式 / 离心压缩机组
真实案例： 华北某自备电厂 #2 机组 3300 系统一块 16407-01-1 端子模块端子回路老化短路，两路轴振测点无反馈。多方咨询原厂确认无法排产供货，采购寻获现货备件，在机组计划调停窗口完成机架背部更换接线。测点恢复在线监测，规避无保护长期运行风险。后续运维团队梳理全部 3300 稀缺型号，建立备件储备清单。
质检流程
- 入库验收检测 核对完整型号 16407-01-1、原厂印刷标识；检查端子座无开裂、电路板无腐蚀、无维修焊接痕迹；针座无变形氧化。
- 上机功能测试 搭建 3300 标准测试机架；配对对应型号前侧监测卡；接入模拟探头信号，验证通道信号传输、继电器回路通断；持续通电老化，可提供测试照片。
- 电气参数检测 使用 Fluke 仪表检测端子通路、绝缘性能，排查 PCB 隐性断线、漏电缺陷。
- 硬件版本核验 登记硬件版本，区分不同批次 3300 前卡适配边界。
- 终检与包装 质检员复核全部测试项；独立防静电袋封装，气泡膜缓冲防护，粘贴 QC 合格标签发出。
