描述
产品详情

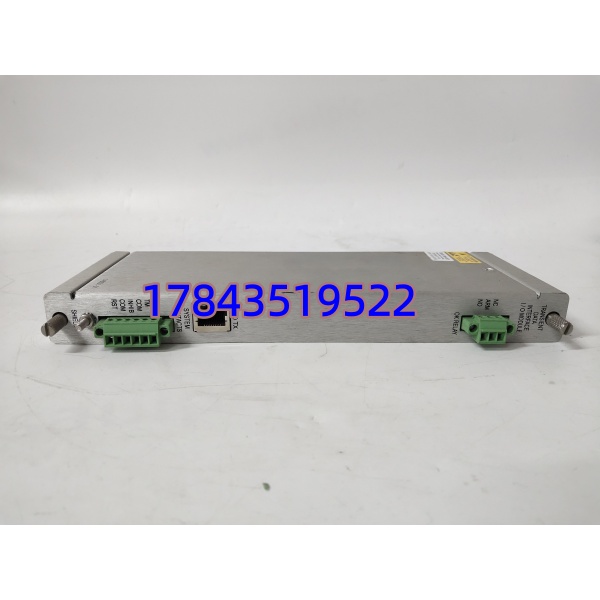

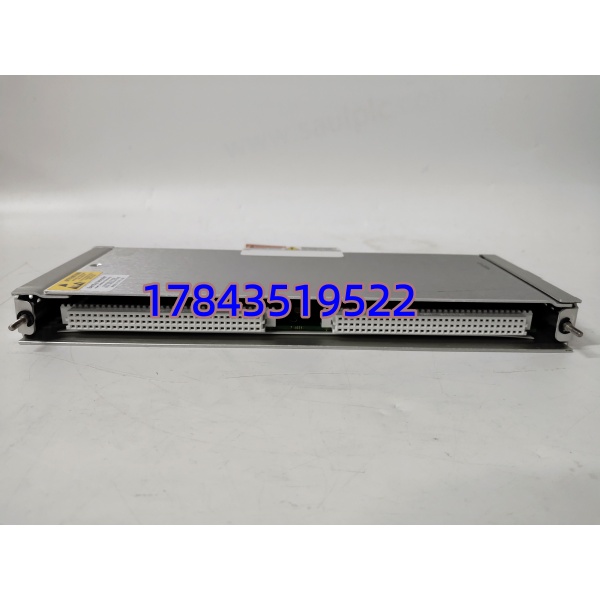

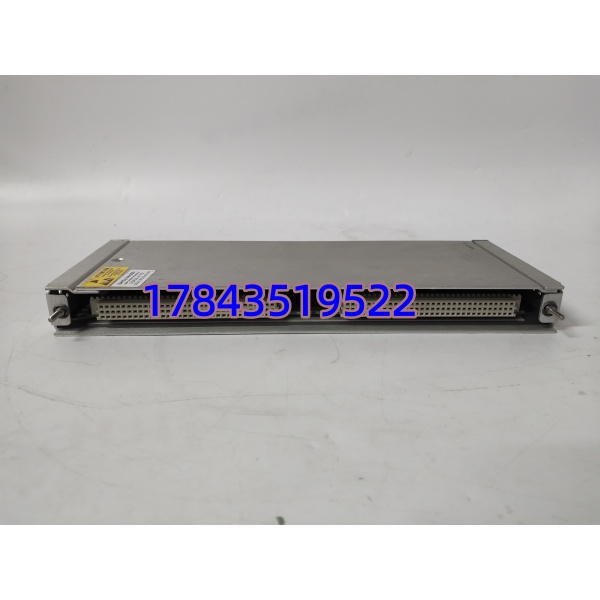

・型号：146031-01
・品牌：Bently Nevada（本特利）
・系列：3500 机械保护监测系统
技术参数
- 产品类型：TDI 瞬态数据接口通讯模块（3500/22M）
- 标准机架插槽：固定 Slot1（紧邻电源模块）
- 以太网接口：10Base-T/100Base-TX RJ45 电口
- 最大功耗：10.5W
- 工作环境温度：-30℃ ~ +65℃
- 存储耐受温度：-40℃ ~ +85℃
- 湿度耐受：≤95% RH，禁止冷凝水汽
- 背板总线：3500 系列专用并行背板协议
- 整机外形尺寸：241.3mm×24.4mm×241.8mm
- 单台净重：0.82kg
- 合规标准：API 670、ISA 84 工业机组保护规范
- 系统适配：匹配 System 1 机组诊断软件，严格来说，固件低于 v4.8 版本会丢失高速瞬态采样数据
产品介绍
不少炼化、电厂汽轮机运维改造项目会遇到机组故障停机后无完整振动波形留存的问题，普通监测卡仅能存储稳态数值，无法支撑故障溯源，146031-01 作为 3500 机架唯一对外高速数据输出模块，专门采集探头瞬态振动、键相转速原始波形并上传上位诊断平台。依据 Bently 官方 Datasheet 163205 文档标注，模块同步采样延迟低于 2ms，可完整记录机组超速、轴系碰摩等短时异常工况数据。
原厂早已停止批量生产新机配套，市面流通货源以库存全新、整机拆机检测件为主；现货订单 48 小时内出库，单次采购 5 台以上需海外调货，交付周期 16 至 22 个工作日。模块仅能放置机架 1 号插槽，TMR 三重冗余架构场景需选用专用冗余版 TDI，普通单卡无法满足三取二保护逻辑。沿海高盐雾柜内使用建议搭配柜内恒温除湿装置，长期高温高湿会加速网口金属端子腐蚀。
替换与升级建议
✅ 直接替换
146031-02、146031-03，背板引脚、网口定义、插槽位置完全一致，直接插拔上电即可通讯，无需修改 System 1 组态程序，无额外调试工时。
⚠️ 软件兼容（需改配置）
146032-01 光纤版 TDI，硬件机架尺寸通用，但通讯链路改为 100Base-FX 光口，更换后需新增光纤收发器并修改上位机 IP 网段，单台调试耗时约 40 分钟，需额外采购光纤配件。
❌ 硬件不兼容
128240-01 RIM 远程接口模块，背板总线引脚定义不同，无法插入 3500 标准机架 1 号槽，更换需整体更换机架通讯架构，改造物料与人工成本偏高。 该型号无第三方兼容替代卡件，老旧机组运维只能依托现货库存备货。
