描述
产品详情

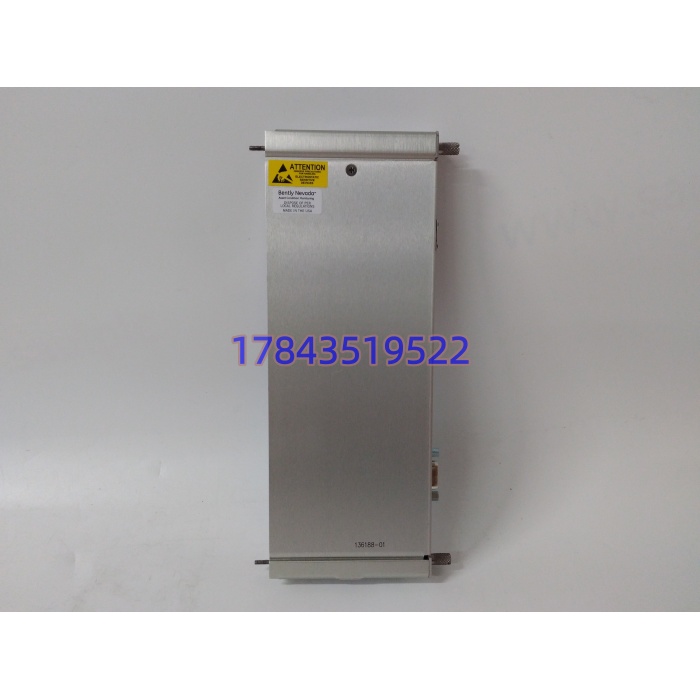

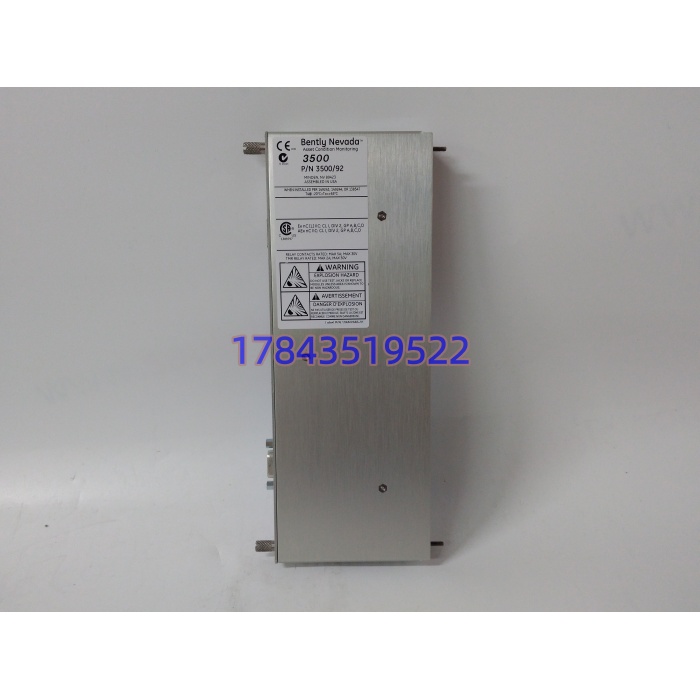

・型号：136188-01・品牌：Bently Nevada・系列：3500 机械保护系统（3500/92 通信网关组件）
规格参数
- 部件归属：3500/92 网关配套 I/O 通讯子板
- 配套主板：136180-01（必须成套装配，不可单独运行）

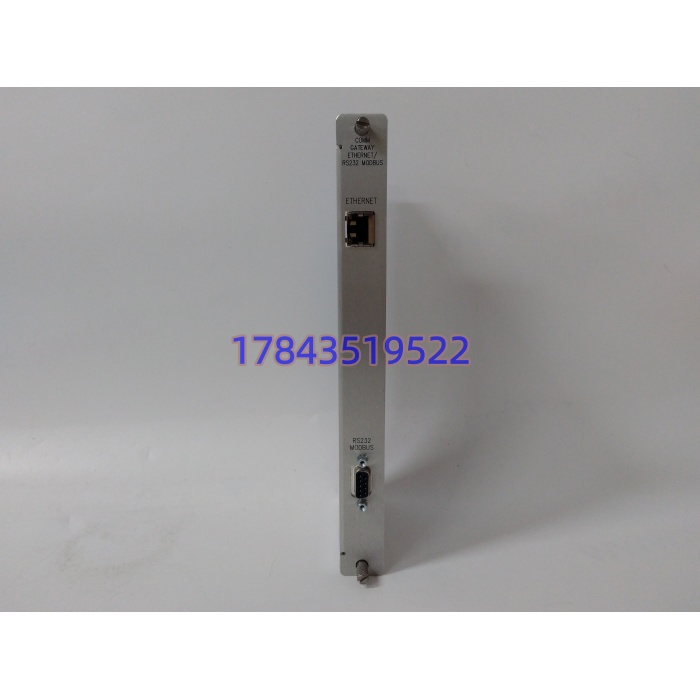

- 硬件接口：RJ45 以太网口、RS232 串行接口
- 支持协议：Modbus TCP、Modbus RTU、BN 原生内部协议
- 供电来源：3500 机架背板总线供电
- 工作温度：0℃ ~ +60℃（柜内运行）
- 存储温度：-40℃ ~ +85℃
- 湿度条件：5%~95% RH，无冷凝
- 数据刷新：机架测点轮询周期≤1 秒
- 安装形式：3500 标准机架插槽，半高模块
- 功能权限：读取振动、位移、转速、模块状态、报警事件
- 兼容机架：3500/05、3500/06 全系列标准机架
产品介绍
136188-01 是 3500/92 通信网关的后端接口子模块，不能独立上机，必须和 136180-01 主板组合安装，构成完整网关单元。负责把 3500 机架内部所有监测卡件采集的机组数据转换成通用 Modbus 协议，对接外部 PLC、DCS 系统。
现场很容易踩坑：很多采购单独采购 136188-01，缺少 136180-01 主板，上电无法启动。对比老款 3500/90，3500/92 支持以太网 Modbus，通讯点位容量更大；但它和后期 3500/94 硬件不互通，不能直接互换。存量电厂、石化机组大量使用该组件，原厂新产供货周期偏长，故障大多依靠备件周转。
应用场景与行业案例
现场经常出现 DCS 收不到机组振动数据，振动保护本身正常，多数是通讯网关组件故障。很多运维人员只检查网线，忽略子模块硬件损坏，延误停机窗口备件更换。通讯中断不会触发机组保护报警，属于隐性故障，巡检很难主动发现。
- 火力发电厂：汽轮发电机组 3500 系统，振动数据上传至机组 DCS
- 油气化工：大型往复式、离心压缩机在线监测系统数据对接
- 冶金行业：轧机主电机、风机轴系振动监测数据上传
- 煤化工装置：循环气压缩机机组状态远传监控
真实案例：某电厂 4 号汽轮机组 3500 系统就地监测显示正常，中控 DCS 振动测点全部断线。排查网线、交换机均无异常，拆机检查 3500/92 组件，136188-01 通讯子板硬件故障。一开始只采购子模块上机，上电持续报错，核对手册才发现缺少匹配的 136180-01 主板。配齐整套组件重新配置 Modbus 寄存器映射，通讯恢复稳定。后续巡检把网关组件纳入定期状态核查清单。
