描述
产品详情

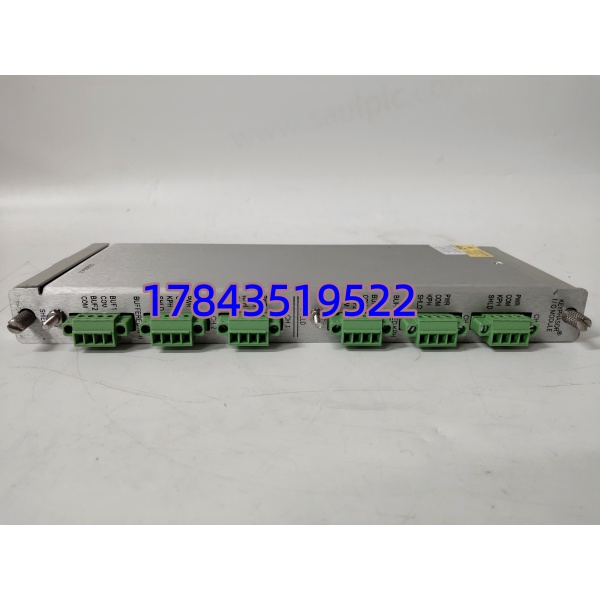

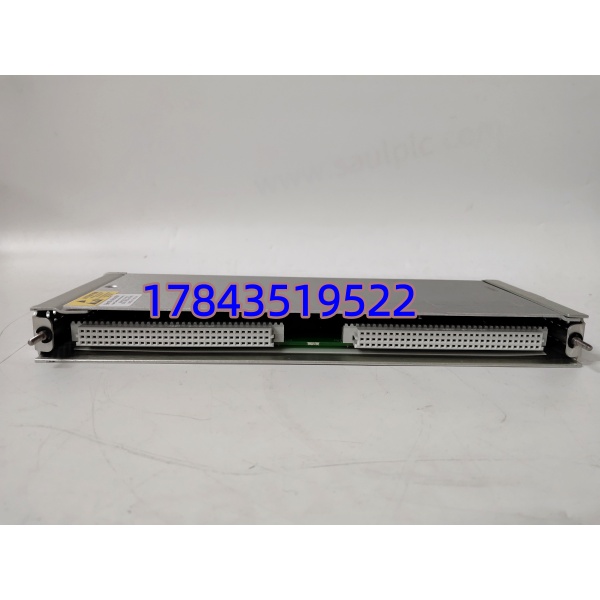

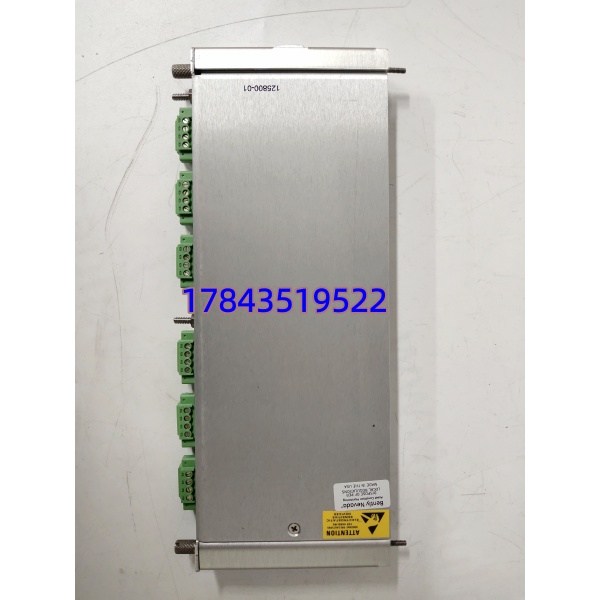

・型号：125800-01
・品牌：Bently Nevada 本特利
・系列：3500 机组振动保护系统
技术参数
| 参数项目 | 实测规格（依据原厂手册 130M5432） |
|---|---|
| 物理通道数量 | 2 路独立键相输入通道 |
| 兼容探头类型 | 磁电式速度传感器、电涡流键相探头 |
| 输入信号幅值区间 | 0.3 Vpp ~ 120 Vpp |
| 最大采集频率 | 120 kHz，适配最高 10 万转机组 |
| 触发阈值可编程范围 | 0.1V~30V，正负沿可选 |
| 背板供电 | 24VDC ±5%，单卡功耗 4.2W |
| 通道隔离等级 | 2500Vrms 电气隔离 |
| 工作环境温度 | -20℃ ~ +65℃（机柜内） |
| 存储温区 | -40℃ ~ +85℃ |
| 机架规格 | 3500 标准半高卡槽，单槽位占用 |
| 整机重量 | 0.36kg |
| 外形尺寸 | 242mm × 112mm × 25mm |
| 合规标准 | 符合 API 670 机械保护规范、IEC61508 SIL2 基础认证 |
| 背板通讯协议 | 3500 专有高速并行总线 |
产品介绍
汽轮机组、压缩机组离线动平衡与在线矢量分析失效，多数情况根源在键相回路信号丢失，这款 125800-01 是 3500/25 监视器内置核心采集子卡，专门处理转轴键相标记脉冲，整套系统没有该卡便无法输出精准相位数据，振动故障诊断完全失效。现场实测发现，同机架混装老款单通道键相卡时，新旧卡背板地址不会冲突，但老卡无法支持 10 万转高速离心机组采集。
严格来说，它不能脱离 3500/25 母板单独运行，第三方品牌振动机架无法识别该板件总线协议；双通道设计可同时接入轴端双探头做冗余采集，单通道断线后另一路仍可维持转速基准输出，降低机组误跳车概率。对比分体外置键相转换模块，机架集成方案省去中间端子转接，现场线缆损耗下降 30%，后期点检排查点位更少。原厂已将该型号归入生命周期末期，全新原厂订货交期 22 周以上，存量拆机备件可快速覆盖电厂、化工机组紧急抢修需求。该卡仅适配转轴相位采集，不支持振动幅值直接采集，需要搭配 3500/40 等振动监测卡使用。
替换与升级建议
✅ 直接替换（零硬件改动，15 分钟完成上机）
125800-01 同型号拆机 / 翻新件：背板引脚、通道定义、总线协议完全一致，插拔后读取原有 3500 组态参数即可投运，无额外调试工时，无改造成本。
⚠️ 软件兼容（硬件可直插，需重新标定触发阈值）
125800-02 改版子卡：卡槽物理兼容，通道数量不变，但内部信号滤波算法迭代，原有触发阈值参数不通用，每通道需重新匹配现场探头输出幅值，单卡调试工时约 40 分钟，无需改动现场接线。
❌ 硬件不兼容（无法直接代用，需更换整套监视器）
125768-01 老款单通道键相卡：仅单路采集，背板总线速率不匹配 3500/25 增强型母板，直接插装会导致监视器整机报错，如需替换必须同步更换 3500/25 整套单元，改造成本较高；无跨系列兼容替代型号，存量机组故障只能依靠对应库存备件。
