描述
关键技术规格
- 通道数：4 路独立通道（可成对配置）
- 输入类型：趋近式探头（位移）、速度传感器、加速度传感器
- 传感器电源：-24VDC，为探头供电
- 输入阻抗：10kΩ（位移 / 加速度输入）
- 测量参数：径向振动、轴向位移、差胀、偏心、REBAM、速度、加速度
- 精度：±0.25% 满量程
- 频率范围：1Hz～10kHz
- 功耗：典型 7.7W
- 工作温度：-20°C～+70°C
- 尺寸：241.3×114.3×25.4mm
- 重量：约 0.91kg
产品深度介绍

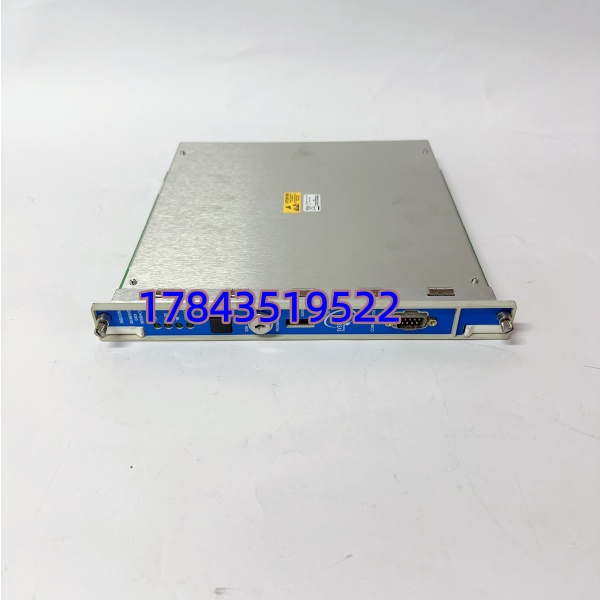

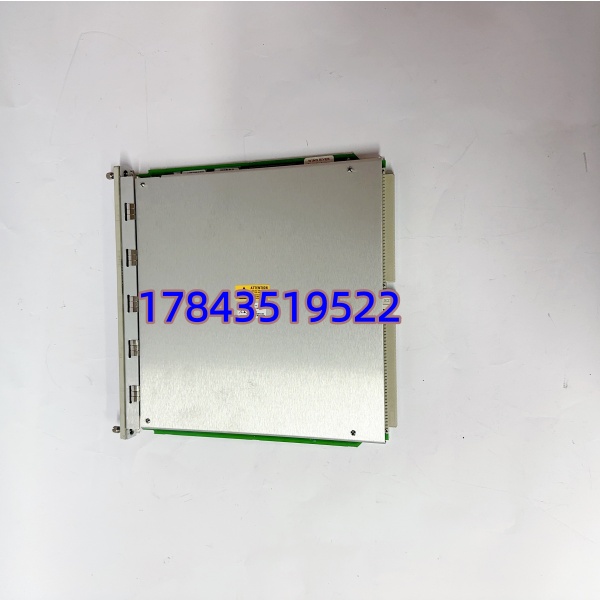

3500/42M（176449-02T）是 Bently Nevada 3500 系统的核心监测卡件，专为大中型旋转机械（汽轮机、压缩机、风机、电机）设计。它同时接收位移、速度、加速度三类传感器信号，实时处理振动、位置等关键参数，一旦超限即触发报警与停机保护，避免设备重大损坏。
模块支持通道成对编程，可灵活配置监测功能，兼容 System 1 状态监测软件，实现数据可视化与故障诊断。采用工业级抗干扰设计，适合电厂、石化、冶金等强干扰、连续运行场景。
应用场景与行业案例
工程痛点
旋转机械（如汽轮机）振动超标若未及时保护，会导致轴瓦烧毁、转子断裂，单次事故损失可达千万级，且修复周期长，严重影响连续生产。
典型应用场景
- 电力行业 — 汽轮发电机组：监测轴振、轴向位移、差胀，防止轴系摩擦与碰撞。
- 石油化工 — 离心压缩机：高速运转下的振动与轴位移监测，保障工艺连续运行。
- 冶金行业 — 高炉风机 / 烧结主抽风机：重载、强振动环境下的设备保护。
- 水处理 — 大型水泵：振动与轴承状态监测，提前预警机械故障。
- 煤化工 — 空分压缩机：关键动设备在线监测，降低非计划停机风险。
真实案例
某电厂 300MW 机组汽轮机原有 3500/42M 模块老化，振动测量漂移，多次误报警，影响机组稳定运行。原厂备件交期 4 周，停机等待损失大。
紧急采购全新原装 3500/42M（176449-02T），到货后严格按规范更换：核对模块固件版本与机架一致，按原通道配置重新编程，校准传感器间隙与报警值，完成 24 小时在线测试。更换后测量精度恢复至 ±0.25% 内，无误报警，机组稳定运行，避免了停机损失。
质量控制流程
- 入库验收：核对原厂序列号、合格证，检查面板 / 背板无划痕、金手指无氧化、标签清晰。
- 功能测试：在 3500 测试机架上机，-24VDC 供电自检，4 通道信号输入测试、报警逻辑验证，24 小时老化测试并生成报告。
- 电气检测：绝缘电阻、接地连续性测试，传感器电源输出校准。
- 固件验证：读取并记录固件版本，备份通道配置文件，确保与原系统兼容。
- 包装出库：防静电袋密封，防震包装，贴 QC 合格标签，可提供测试视频 / 照片。
