描述
产品详情

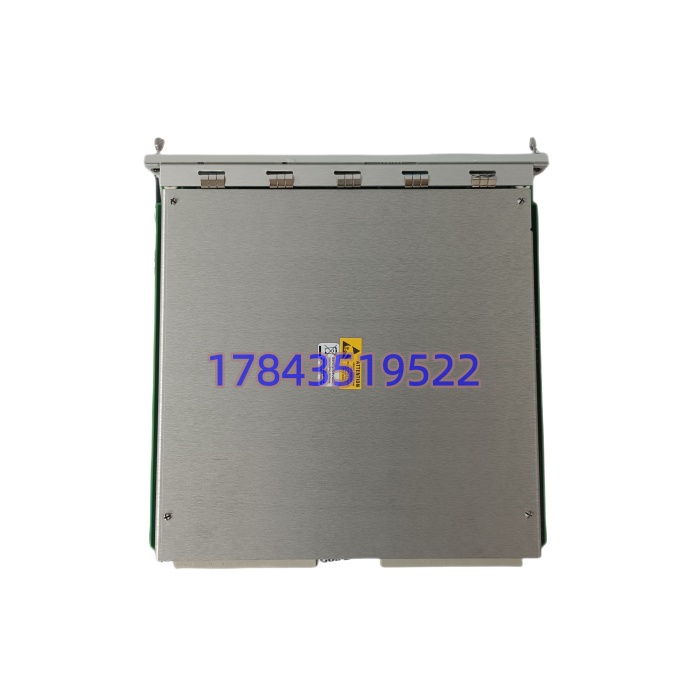

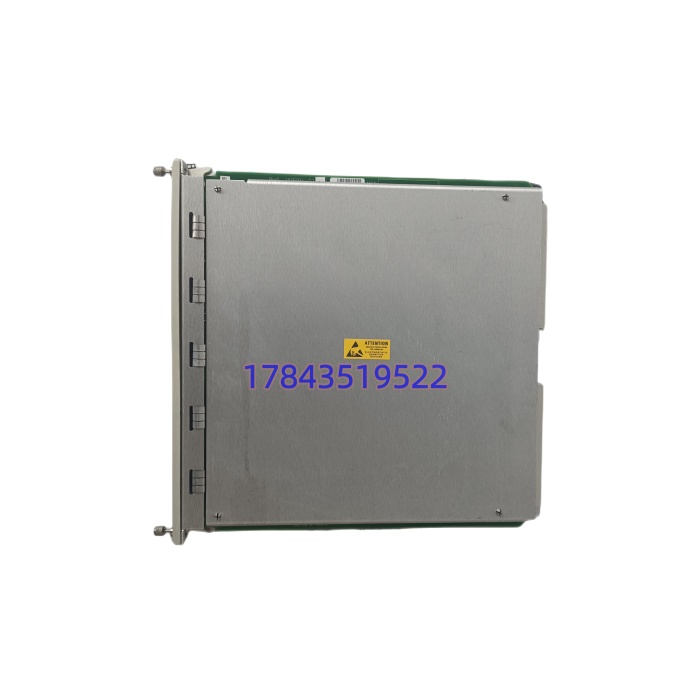

・型号：3500/92，部件号 136180‑01・品牌：Bently Nevada・系列：3500 TSI 机械保护系统
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 模件功能 | 整机架数据汇聚、协议转换、对外通讯网关 |
| 硬件接口 | 前面板 RJ45（10BASE‑T）；后端端子板 RS232/RS422/RS485 串口 |
| 支持协议 | Modbus‑TCP、Modbus‑RTU/ASCII、Bently 私有组态协议 |
| 特色功能 | 可自定义 Modbus 寄存器映射，灵活筛选测点、报警、峰值数据 |
| 状态指示 | 前面板 LED，电源、运行、链路故障状态 |
| 供电 | 3500 机架背板 5VDC 供电，无需外部电源 |
| 功耗 | 典型 5W，以原厂手册为准 |
| 工作温度 | 0℃ ~ +60℃，控制柜内部使用 |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5‑95% RH，无凝露 |
| 防护等级 | IP20，机柜腔体内部使用 |
| 产品状态 | 原厂停产，无全新原厂订单，流通库存件、拆机模件 |
| 配套约束 | 专用于 3500 系列机架；不可用于 3300 系统；注意区分老款 3500/90，寄存器逻辑存在差异，不能直接互换 |
| 电磁兼容 | 符合电厂石化工业 EMC 指标，参考原厂手册 |
产品介绍
3500/92（136180‑01）是 3500 TSI 系统的对外通讯核心网关，整机架所有振动、轴位移、转速测点数据汇集到此模件，再转发给 DCS 和状态监测平台，也可以接收上位机的远程组态指令，替代老型号 3500/90，支持自定义 Modbus 寄存器，解决老型号寄存器固定、测点筛选不灵活的痛点。
坦白讲，很多现场故障现象是 DCS 收不到振动数据，而 3500 本地显示全部正常，问题大多出在这块网关模件，而不是监测通道本身。现场常见故障：网口 / 串口静电浪涌打坏通讯回路；背板金手指氧化；网口芯片老化，出现随机断连。采购务必核对完整部件号 136180‑01；3500/90 外形插槽一致，固件逻辑不同，直接上机通讯异常。备件上机后需要重新导出 / 导入 Modbus 寄存器映射表。
应用场景与行业案例
痛点切入：我在现场遇到过，3500 机架本地显示全部测点正常，但 DCS 侧振动数据全部不刷新，排查网线、交换机之后，定位 3500/92 网关模件网口回路损坏。还有维修人员直接拿老款 3500/90 替换，插槽可以插入，但 Modbus 寄存器地址全部错位，DCS 测点全部读错。
典型场景
- 火力发电厂汽轮机组：3500 TSI 机架和 DCS 之间数据对接。
- 石化大型压缩机组：旋转机械振动保护系统，对接 PLC、System‑1 平台。
- 冶金风机、汽轮鼓风机组：存量 3500 系统维保，修复对外通讯故障。
- 维修项目：机架内监测模件全部完好，仅通讯网关故障场景。
真实案例某热电厂汽机 3500 TSI 系统，机架本地液晶屏测点、报警全部正常，DCS 侧全部振动位移测点停止刷新，网线、交换机、IP 参数反复核对没有问题。维修人员找来一块 3500/90 模件直接插入插槽，上电后硬件识别正常，但 DCS 读到的寄存器数据全部错位，测点对应关系完全混乱。更换部件号 136180‑01 的 3500/92 备件，清洁背板金手指，导入原有 Modbus 寄存器映射配置，设置 IP 地址，通讯恢复，DCS 全部振动测点数据刷新正常。后续维修档案备注：3500/92 不可直接用 3500/90 替代，备件核对完整部件号，更换后务必校验 DCS 测点。
