描述
产品详情

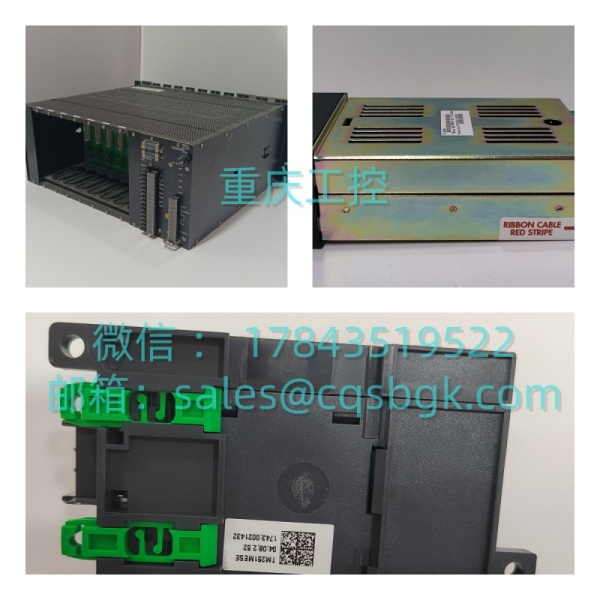

・型号：3500/60，部件号：163179‑01 ・品牌：BENTLY NEVADA（本特利） ・系列：3500 机械保护监测系统
规格参数
| 参数项 | 参数值 | 备注 |
|---|---|---|
| 卡件定位 | 6 通道温度监测，机架通用槽位，前插卡，配套后端子 I/O 模块；无模拟量记录仪输出 | 3500/61 为同功能带 6 路 4‑20mA 输出版本 |
| 输入类型 | Pt100 等 3/4 线 RTD；J/K/T/E 型 TC 热电偶；单卡可混合 RTD 与 TC 通道 | 隔离版 TC 通道间 250VDC 隔离，抗地环路干扰 |
| 通道数量 | 6 路完全独立通道 | 每通道单独组态传感器类型、量程、报警阈值 |
| 报警配置 | 警告、危险两级报警；报警延时 1‑60s 可调；支持温度差值监测Baker Hugh… | 报警精度 ±0.13% 满量程 |
| 面板指示 | OK、TX/RX、Bypass 旁路 LED 指示灯 | |
| 供电 | 机架背板‑24VDC 供电，典型功耗 5.8W | |
| 工作温度 | 0℃～+65℃控制柜内环境；TC 高温工况环境温度降额使用 | |
| 存储温度 | -40℃～+85℃ | 备件存放条件 |
| 相对湿度 | 5‑95% RH，非冷凝 | |
| TMR 组态 | 支持三卡相邻安装实现三取二表决，用于高可靠保护场景 | |
| 生命周期 | 产品未停产，存量机组大规模在用；拆机备件流通量大 | |
| 重量 | 约 0.82kg | 卡件本体，不含后 I/O 端子板 |
产品介绍
3500/60 是 3500 框架专用温度监测卡件，采集轴承瓦温、推力瓦温度、电机定子、工艺介质温度。每个通道可独立配置 RTD 或者热电偶，测量温度超限后输出机架内部报警事件，驱动 3500/34 等继电器卡输出硬接点报警、联锁信号；支持温度差值计算。该型号不自带 4‑20mA 输出，如需送给 DCS 模拟量采集，需要选用 3500/61 版本。
坦白讲，现场卡件本体损坏概率偏低；拆机件常见故障：背板金手指氧化、通道输入回路老化。故障现象：个别通道温度跳变、超量程、‑‑‑无效读数；很多检修人员只更换前插卡，忘记核对后 I/O 端子板型号，或者未重新下载组态，导致通道传感器类型不匹配，读数完全异常。隔离版与非隔离版硬件不能直接互换，混用会带来地环路干扰问题。
应用场景与行业案例
痛点切入
我在现场遇到不少汽轮压缩机组，部分瓦温测点跳变乱跳，传感器、接线检查全部正常，最后定位卡件输入通道老化。还有维护人员替换备件，隔离版、非隔离版随意互换，出现地环路造成温度读数漂移；更换卡件不下载组态，RTD 通道按 TC 模式解析，读数完全失真。
典型场景
- 火电汽轮发电机组：汽轮机各径向轴瓦、推力瓦金属温度监测、超限报警。
- 石化离心压缩机组：轴承温度、密封介质温度监测，参与机组报警联锁。
- 冶金烟气轮机、大型风机：轴瓦温度、定子温度状态监测。
- MRO 备件储备：存量 3500 系统运维备件，收货核对部件号、隔离 / 非隔离版本。
真实案例
