描述
关键技术规格
- 型号：3500/53（133388-01）
- 工作电压：24V DC ±10%
- 测速范围：0-100,000 rpm
- 响应时间：＜1 ms
- 测量精度：±0.1%
- 输入信号：适配涡流 / 磁电传感器，+10.0V 至 – 24.0V
- 继电器输出：4 路快速响应报警触点
- 工作温度：-40°C ~ +85°C
- 功耗：约 8W
- 尺寸：222×178×76 mm
- 重量：约 2.2 kg
- 合规标准：API 670/612
产品深度介绍

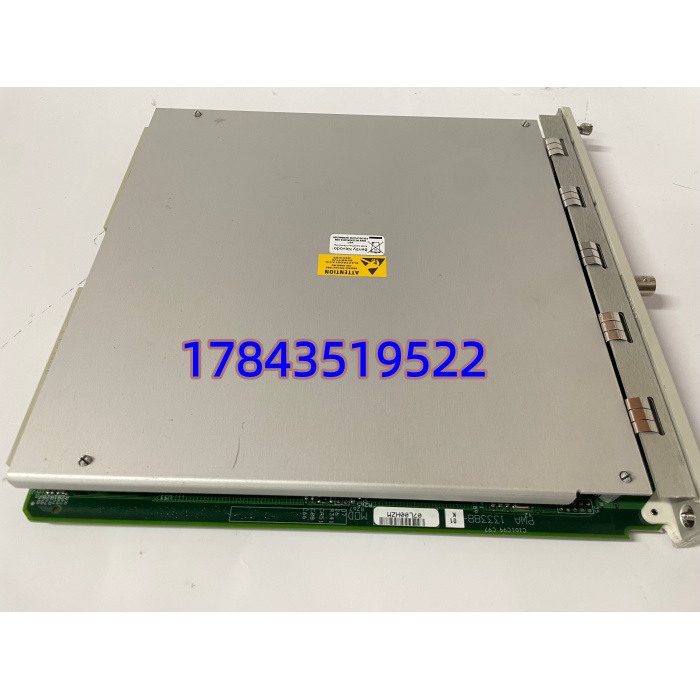

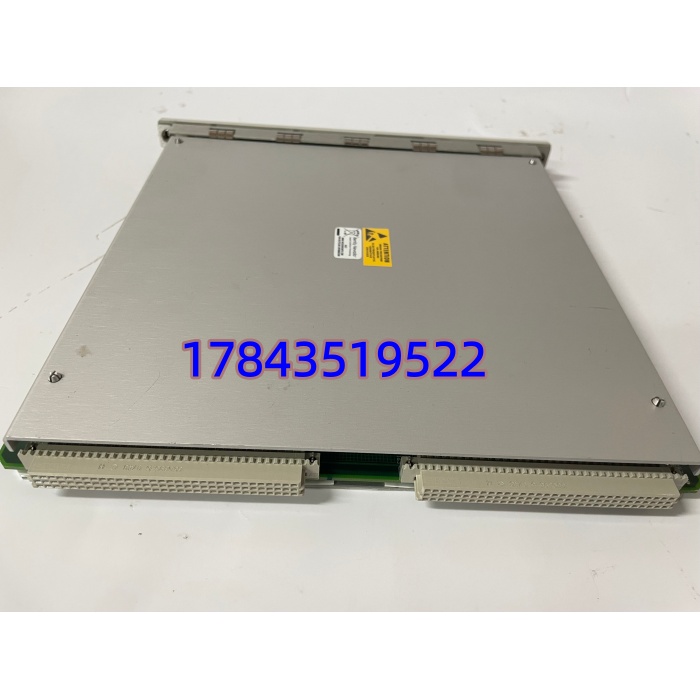

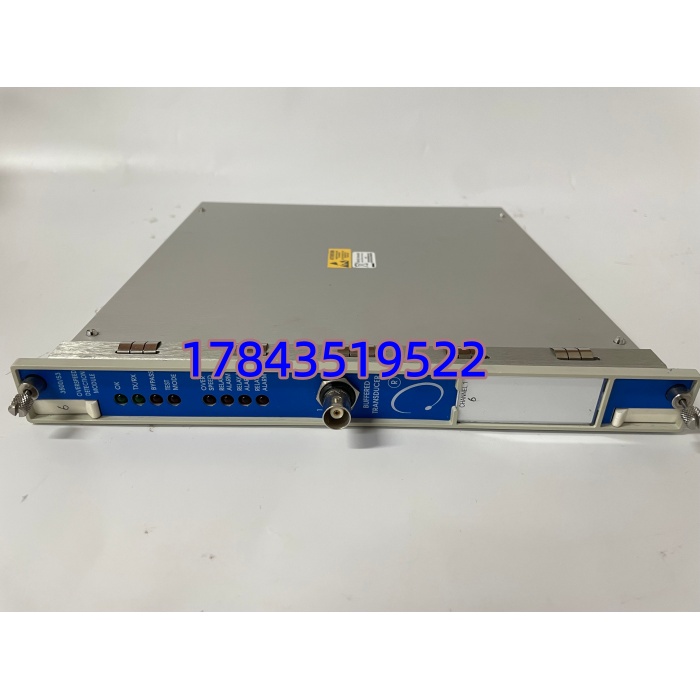

BENTLY 3500/53（133388-01）是本特利 3500 系列的专用超速检测模块，为汽轮机、压缩机等关键旋转设备提供超速保护。模块采用冗余架构，支持双路传感器输入与冗余供电，符合 API 670 标准。
具备毫秒级响应与高精度测速能力，可独立配置报警阈值，支持 2 选 2 或 3 选 2 表决逻辑，避免误动作。作为 3500 系统核心保护组件，可无缝接入 3500/15 电源、3500/20 机架接口，构建完整机械保护方案。
应用场景与行业案例
工程痛点
旋转机械超速会导致轴系断裂、叶片飞出等灾难性事故，常规监测模块响应慢、可靠性不足，无法满足关键设备保护需求。
典型应用场景
- 电力行业 – 汽轮发电机组监测汽轮机转速，超速时快速触发停机，避免轴系损坏，保障机组安全运行。
- 石油化工 – 离心压缩机用于大型压缩机转速监测，防止超速引发密封泄漏、叶轮损坏，保障连续生产。
- 冶金行业 – 高炉鼓风机适配高速鼓风机恶劣工况，实时测速并冗余保护，避免设备故障影响高炉生产。
- 燃气轮机 – 动力发电系统监测燃气轮机转速，配合冗余表决逻辑，确保超速时可靠停机，符合行业安全标准。
真实案例
2025 年，山东某电厂 200MW 汽轮机组原超速模块老化，响应延迟超 10ms，存在安全隐患。更换 BENTLY 3500/53（133388-01）后，响应时间降至 0.8ms，冗余切换稳定，成功避免一次潜在超速事故，保障机组全年无故障运行，减少停机损失约 120 万元。
核心卖点与差异化
- 极速响应：响应时间＜1ms，比常规模块快 5 倍，杜绝超速风险。
- 冗余安全设计：双路传感器输入 + 冗余供电，支持 3 选 2 表决，符合 API 670 标准。
- 高精度测量：±0.1% 测速精度，覆盖 0-100,000rpm，适配各类高速旋转设备。
- 宽温稳定运行：-40°C~+85°C 宽温设计，适配电厂、化工等恶劣工况。
- 原装质保保障：全新原装，一年质保，提供出厂测试报告，支持现场技术指导
