描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 3500/22M（288055-01） |
| 功能定位 | TDI 瞬态数据接口，集成原 3500/20 RIM 与通讯处理器功能 |
| 电源 | 24VDC 冗余输入，功耗 10.5W（典型） |
| 以太网接口 | 10/100Base-TX（铜缆）+ 100Base-FX（光纤） |
| 本地接口 | 前面板 USB-B（配置）、RS232（调试） |
| 数据能力 | 采集机架内所有模块的稳态、动态、瞬态波形数据 |
| 工作温度 | -30°C ~ +65°C，无冷凝 |
| 湿度 | 0%–95% 无冷凝 |
| 认证 | Class I Div 2、ATEX Ex nC [IIC T4] |
| 尺寸 / 重量 | 241.3×24.4×241.8mm / 0.91kg |
| 适配系统 | 本特利 3500 全系列机架、System 1 状态监测软件 |
产品深度介绍

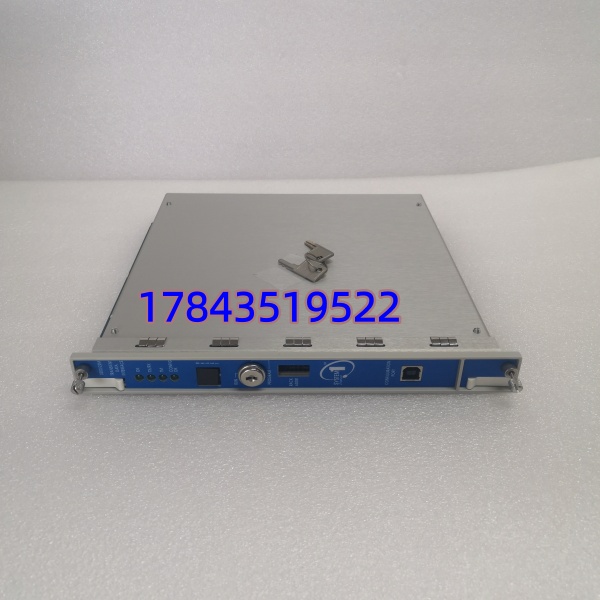

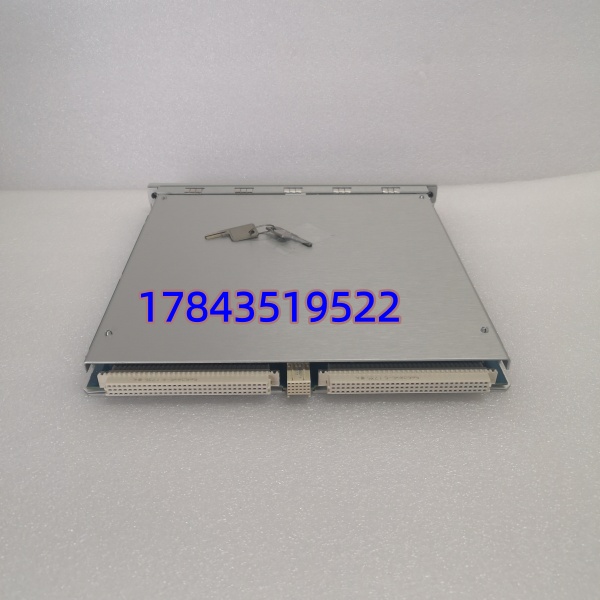

BENTLY 3500/22M（288055-01）是3500 机械保护系统的核心通讯网关，替代老款 3500/20 接口模块，单卡完成机架接口与高速数据采集双重功能。作为 3500 机架与上位 System 1 软件的唯一桥梁，它实时传输振动、位移、温度等关键数据，支持故障诊断与趋势分析。
模块支持双网络冗余（电口 + 光口），适配工业复杂布线；内置大容量缓存，瞬态波形无丢包；宽温与防爆认证适配电厂、石化等高危环境，是旋转机械状态监测的必备核心卡件。
应用场景与行业案例
工程痛点描述
大型旋转机械（汽轮机、压缩机）需 7×24 小时振动监测，老款 3500/20 接口慢、易丢包，光纤 / 电口需分开配置，布线复杂；上位机数据延迟高，故障时无法抓取完整瞬态波形，导致停机原因难定位、非计划停机损失大。3500/22M 以集成化、高速传输、双网冗余解决上述问题。
典型应用场景
- 电力行业 – 汽轮发电机组监测火电 / 核电机组 3500 机架核心通讯卡，采集轴振、轴位移、胀差数据，传输至 System 1 做振动趋势分析、转子不平衡 / 碰摩故障诊断，避免飞车事故。
- 石油化工 – 离心压缩机 / 泵组炼化装置关键压缩机 3500 系统标配，双网冗余保障数据不中断；高速采集喘振瞬态波形，提前预警，防止机组损坏与装置停产。
- 冶金行业 – 高炉鼓风机 / 轧机驱动高炉风机、轧机电机振动监测，适配粉尘 / 高温 / 强电磁干扰环境；实时数据上传，支撑设备健康管理，减少非计划停机。
- 油气输送 – 管道压缩机组长输管道压缩机远程监测，光纤接口适配长距离传输；低功耗 + 宽温适配野外无人值守站，保障数据稳定回传。
真实案例
某大型电厂 1000MW 机组升级2025 年 6 月，华东某电厂原有 3500/20 接口模块老化，数据延迟 500ms+，多次因瞬态波形缺失导致停机故障无法溯源，每次停机损失超 200 万元。
更换为 3500/22M（288055-01），单卡替代原 3500/20 + 通讯卡，布线简化；双网冗余（电口 + 光纤），数据延迟降至 50ms 内；瞬态波形完整抓取，后续 2 次小故障均精准定位（轴瓦磨损、油膜振荡），避免非计划停机。上线半年，故障诊断准确率 100%，减少停机损失约 800 万元。
