描述
关键技术规格
| 参数项 | 详细数值 |
|---|---|
| 型号 | 3500/22M（138607-01V） |
| 品牌 | BENTLY NEVADA（本特利） |
| 产品类型 | 瞬态数据接口（TDI）模块 |
| 适配系统 | 3500 系列机械监测机架 |
| 核心功能 | 机架配置、稳态 / 瞬态波形数据采集、系统通信网关 |
| 通信接口 | 10/100Base-T（电口）、100Base-FX（光纤）、USB-B（前面板） |
| 电源 | 5VDC、±15VDC（由 3500/15 电源供电） |
| 功耗 | 典型 10.5W，最大 15W |
| 工作温度 | 0°C ~ +60°C |
| 尺寸（高 × 宽 × 深） | 133 × 72 × 229 mm |
| 重量 | 约 0.82 kg |
| 认证 | CE、UL、API 670 |
| 软件兼容 | Bently System 1™ 机械管理软件 |
产品深度介绍

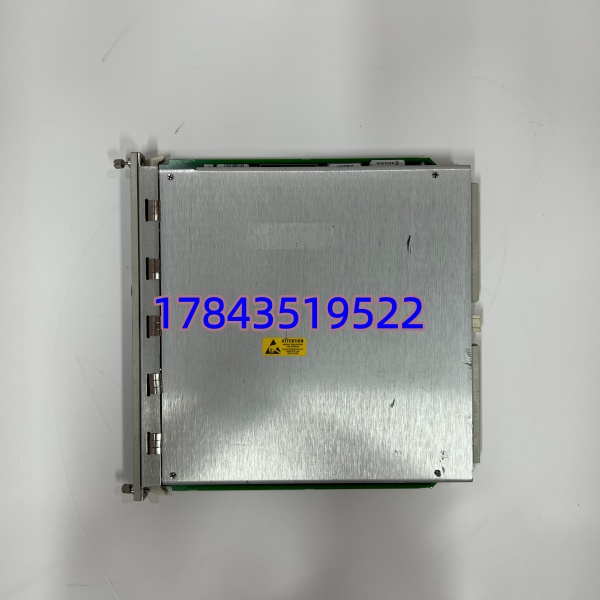

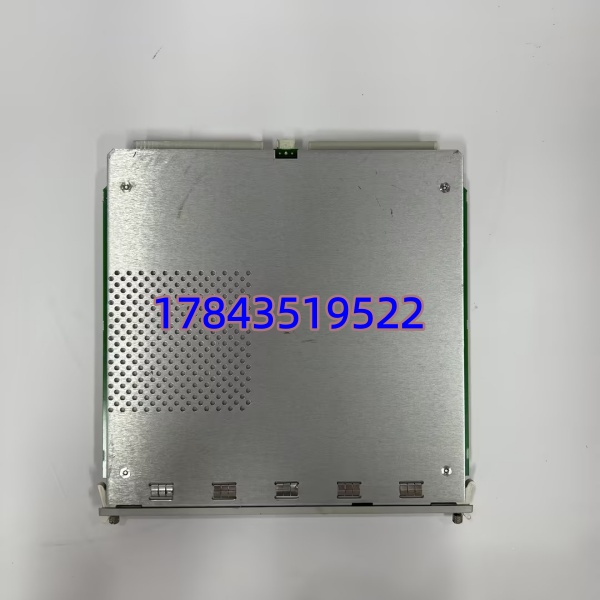

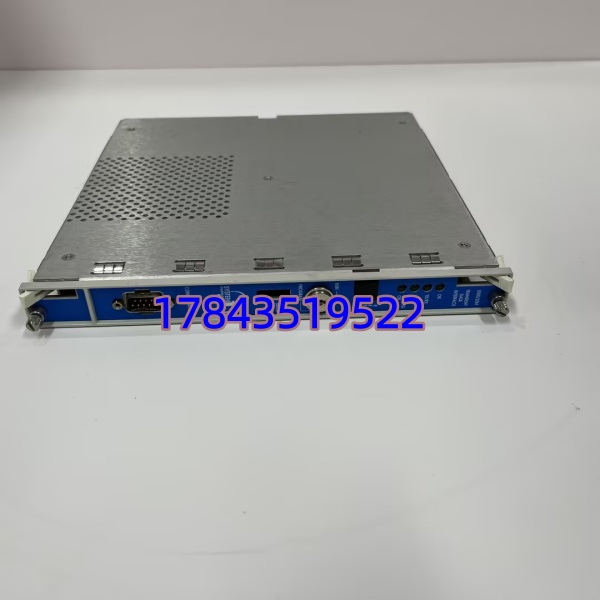

BENTLY 3500/22M（138607-01V）是本特利 3500 监测系统的核心瞬态数据接口模块，负责机架配置、数据采集与对外通信，相当于系统的 “大脑与网关”。它集成双以太网接口（电口 + 光纤），支持 10/100M 自适应，可同时传输稳态参数与瞬态波形数据，无缝对接 System 1 软件，实现远程诊断与趋势分析。具备前面板 USB 接口与机架复位键，支持本地配置与故障复位；低功耗设计（10.5W），适配长期连续运行，广泛用于火电、石化、冶金等关键旋转机械的状态监测。
应用场景与行业案例
工程痛点描述
大型旋转机械（汽轮机、压缩机、风机）运行中，振动、转速、温度等参数异常易引发非计划停机，单次损失可达百万级。传统监测系统数据传输慢、无瞬态波形，故障后难以追溯根因；通信接口单一，无法适配远程诊断与多系统对接需求。
典型应用场景
- 火力发电 – 汽轮发电机组监测用于 300–1000MW 汽轮机，实时采集轴振、键相、转速数据，上传至 System 1 分析，预警轴系摩擦、不平衡等故障，避免停机。
- 石油化工 – 离心压缩机 / 泵组炼化装置关键压缩机，监测振动与温度，捕捉启停瞬态波形，提前预警喘振、轴承磨损，保障连续生产。
- 冶金行业 – 高炉鼓风机 / 轧钢电机高炉风机与轧钢电机高速重载，监测振动与转速，通过光纤通信抗干扰，适配恶劣粉尘、高温环境。
- 天然气 / 管道 – 长输管线压缩机偏远压气站压缩机，通过以太网远程传输数据，支持无人值守监测，提前预警故障，减少现场巡检成本。
- 航空 / 船舶 – 燃气轮机 / 动力系统舰船与海上平台燃气轮机， compact 设计适配狭小空间，宽温（0–60°C）与抗振动能力适配海洋恶劣环境。
真实案例
案例：某 500MW 火电厂 3500 系统通信模块故障更换去年 11 月，华北某 500MW 火电厂 2 号机组 3500 监测系统数据中断，System 1 无法接收振动波形，仅显示稳态数值，故障追溯困难。检修确认 3500/22M 模块老化，光纤通信口失效，需紧急更换。
原厂订货周期 4 周，而机组每日发电量损失超 180 万，且无瞬态数据，故障风险极高。采购联系我们，确认有全新原装 138607-01V 现货，当日完成功能测试并发货。
48 小时后模块送达，工程师核对固件版本（V05.02），配置 IP 与光纤参数，更换后恢复数据传输，瞬态波形完整、延迟 < 100ms，72 小时运行无异常，机组恢复全状态监测。
