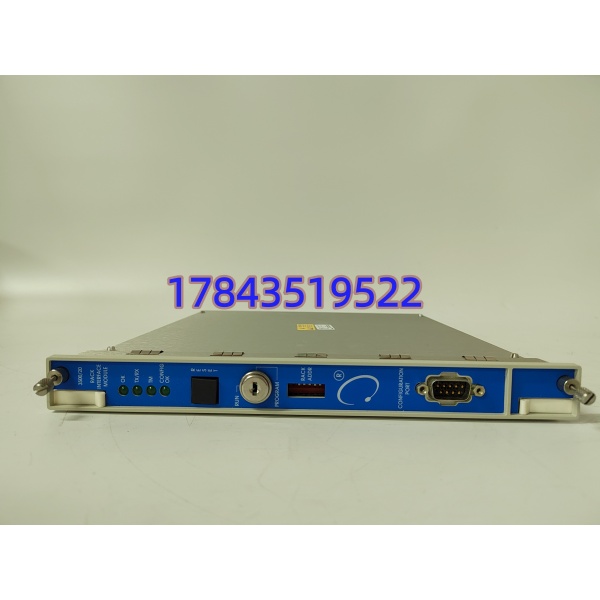

BENTLY 3500/20 125744-02 | 3500TSI 机架接口 RIM 模块 汽轮机振动监测备件现货

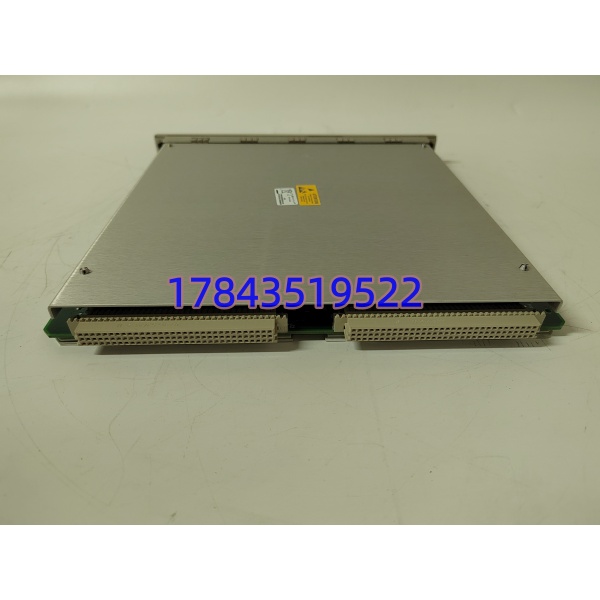

BENTLY 3500/20 125744-02 | 3500TSI 机架接口 RIM 模块 汽轮机振动监测备件现货 - 图片 2
BENTLY 3500/20 125744-02 | 3500TSI 机架接口 RIM 模块 汽轮机振动监测备件现货 - 图片 3

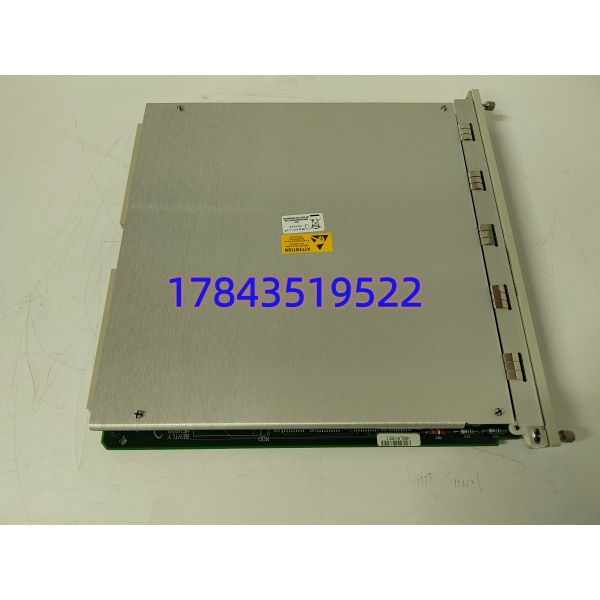

BENTLY 3500/20 125744-02 | 3500TSI 机架接口 RIM 模块 汽轮机振动监测备件现货 - 图片 4

BENTLY 3500/20 125744-02 | 3500TSI 机架接口 RIM 模块 汽轮机振动监测备件现货

原价为：¥6,545.00。当前价格为：¥4,565.00。

  • 订货型号 (Model): 3500/20，PCB 物料编码 125744-02
  • 制造品牌 (Brand): BENTLY Nevada（本特利内华达，现归属施耐德贝克休斯）
  • 所属系列 (Series): 3500 机械保护 TSI 监测系统
  • 核心定位 (Core Function): 整机架组态、数据交互、外部上位通讯的机架接口单元
  • 供应成色: 全新原装 (New Surplus)，无维修、无焊补、金手指无氧化磨损
  • 产品品类 (Type): RIM 机架接口模块（标准通用型）
  • 关键规格 (Key Specs): 固定 1 号槽位安装、RS232 组态串口、整机 OK 报警继电器、功耗 4.75 W
我要购买
分类：

描述

关键技术规格

  • 安装槽位：强制安装在机架 1 号插槽（紧邻电源模块），每机架必须配备 1 块 RIM
  • 整机功耗：4.75 W，依托 3500 机架背板 24 VDC 统一供电
  • 通讯接口：前置面板 RS232 组态串口，支持本特利私有组态协议
  • 标准波特率：38.4 kbps 自动适配，兼容 System1/3500 组态软件
  • 状态继电器：OK 系统综合报警触点，额定 5 A / 24 VDC / 120 VAC
  • 面板诊断指示灯：OK、TX/RX 通讯、CONFIG OK 三组状态 LED
  • 环境运行温区：-30 ℃ ~ +65 ℃，适配汽轮机房高温无强冷工况
  • 存储运输温区：-40 ℃ ~ +85 ℃，耐受长途海运、北方冬季低温运输
  • 湿度耐受：5%~95% RH，无凝露环境可长期稳定运行
  • 抗振动冲击：5 g 2000 Hz 振动、5 g /22ms 冲击，符合旋转设备机房 EMC 标准
  • 功能边界：仅负责组态与数据转发，不参与振动、位移等关键保护跳闸回路
  • 配套外设：可对接 TDXnet、TDIX、DDIX 外部通讯处理器，对接 DCS/PLC 上位系统

产品深度介绍

强制 1 号槽位安装、整机架统一组态通道、独立系统故障继电器输出，三项硬性规则决定 3500/20 125744-02 在 3500 全系列 TSI 系统里不可替代的管理地位。这块 RIM 是整套机架的通讯中枢，所有振动、轴向位移、转速监测卡件的参数下装、故障事件调取、实时数据上传全部经由本模块转发。现场调试工程师仅通过面板 RS232 串口即可完成全机架通道量程、报警值、保护逻辑组态，无需单独连接每一块监测卡。配套 OK 继电器可直接接入机组 DCS，机架任意模块失电、通讯中断都会触发无源报警，便于中控远程判断 TSI 整机状态。客观说明硬件短板：模块不属于保护安全路径，RIM 故障只会丢失上位通讯，不会触发机组误跳机；无原生以太网接口，如需网路上传数据必须额外搭配 3500/22 瞬态数据接口模块；硬件架构老旧，停产多年，新项目原厂推荐 3500XL 新一代平台。

兼容性与替代选型清单

  1. 3500/20 125744-02 → 同系列 3500/20 全后缀版本（01/02 编码）：✅ 直接替换说明：125744-02 为 PCB 板硬件编码，整机型号统一 3500/20，背板、通讯协议、继电器回路完全通用，插拔无需修改机架组态。
  2. 3500/20 → 3500/22：⚠️ 需适配调整说明：3500/22 为升级瞬态数据接口卡，插槽兼容，但硬件功能侧重波形存储，无法完全替代 RIM 的整机架组态功能，改造需双卡搭配使用。
  3. 3500/20 TMR 三冗余版 → 标准 3500/20 125744-02：❌ 不兼容说明：TMR 版本内置三通道数据对比逻辑，硬件背板定义改动，普通 RIM 无法用于三重冗余保护机架。
  4. 3500/20 → 3300 系列 RIM 模块：❌ 跨系列完全不兼容说明：3300 与 3500 机架背板总线、组态协议完全割裂，不能混用机架插槽。⚠️ 常见选型误区：3500/25、3500/32 通讯卡外观尺寸相近，但仅负责单通道数据上传，不具备整机架组态功能，直接替换后无法下装程序、读取全局故障记录。



快速结论与决策建议

  1. 存量火电、化工、燃气轮机 3500TSI 机架 RIM 模块故障替换，优先选用 3500/20 125744-02 原装库存，无需改动机架与原有组态。
  2. 现场仅需本地串口调试、DCS 整机故障报警，单配本模块即可满足基础运维需求，无需额外加装高价瞬态数据卡。
  3. 机组需要振动波形、瞬态峰值数据上传上位系统，必须搭配 3500/22 模块协同使用，单块 RIM 无法存储高速波形数据。
  4. 新建汽轮机组、压缩机项目，放弃停产 3500 硬件，选用 3500XL 新一代 TSI 系统，原厂持续供货、自带网口通讯，运维成本更低。
