描述
产品详情

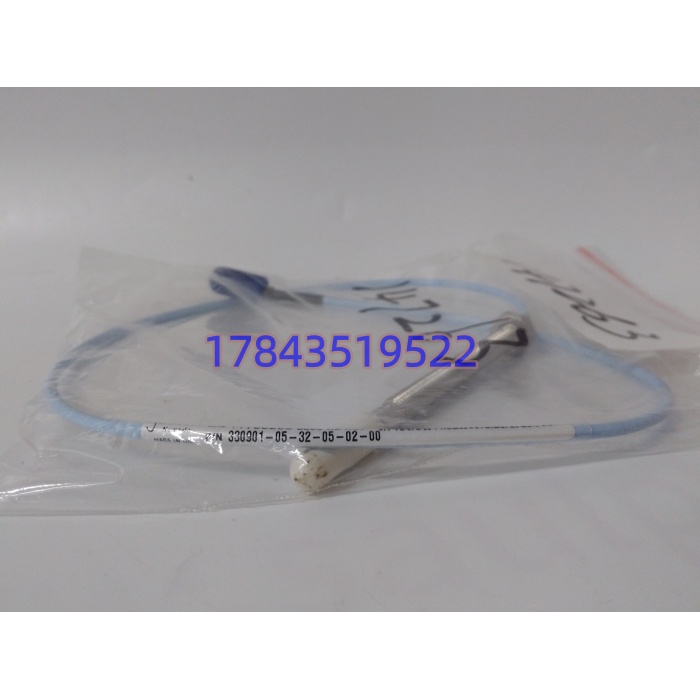

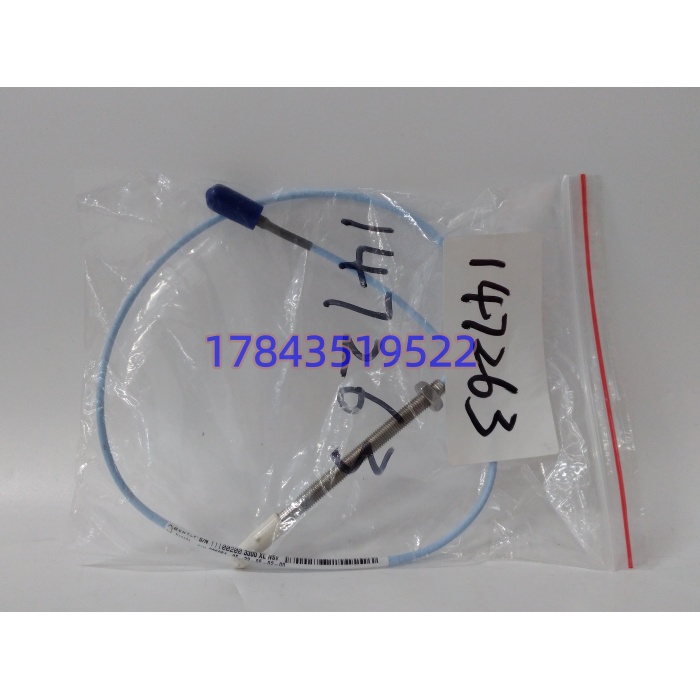

・型号：330901-05-32-05-02-00・品牌：Bently Nevada・系列：3300 XL NSv 传感器系统
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 完整型号编码解析 | 330901 (基础型号)-05 (无螺纹段长度)-32 (壳体总长 3.2in)-05 (自带线缆 0.5m)-02 (ClickLoc 接头)-00 (无需防爆认证) |
| 安装螺纹 | 1/4-28 UNF 英制外螺纹，无铠装外壳 |
| 探头壳体总长 | 3.2 英寸（81.28mm） |
| 自带同轴电缆 | 0.5 米，标准三同轴屏蔽线缆 |
| 接头形式 | 微型 ClickLoc 快速插拔同轴接头 |
| 系统比例因子 | 7.87 V/mm（200 mV/mil） |
| 适用最小被测轴径 | 51mm（2 英寸），适配窄安装视野工况 |
| 频率响应 | 0.5Hz～100kHz |
| 探头工作温度 | -40℃ ~ +100℃ |
| 适配配套部件 | NSv 系列专用前置器，不可混用普通 3300XL 8mm 前置器 |
| 适配监测机架 | 3500/40M、3500/42M、3500/50 等 TSI 监测模块 |
| 生命周期 | 持续量产，但存量项目备件流通以拆机、现货库存为主 |
| 兼容提醒 | NSv 探头、前置器、延伸电缆必须成套匹配，不能与常规 330103/330104 组件交叉混用 |
产品介绍
（随机切入策略：B 技术定位）3300 NSv 产品线是专为安装受限工况设计的紧凑型电涡流探头，很多现场人员会直接拿常规 8mm 探头对标选型，忽略两者硬件兼容性边界。严格来说，330901 系列探头必须搭配 NSv 型号前置器组成整套传感系统，接入普通 3300XL 前置器会出现线性区间偏移、测量失真。短 0.5 米原生线缆版本多用于轴承座腔体内部狭小空间布线。从库存管理角度，该型号属于细分小众传感器，新项目选型占比不高，大多服务存量机组改造；不建议大批量备货，优先按需寻源或者供应商代管。
应用场景与库存策略
探头线缆老化、探头端部磨损会直接造成振动测点跳变、信号丢失，机组失去轴振保护监测通道。原厂标准交期普遍 8~12 周，紧急采购溢价明显。
- 燃气轮机、小型离心压缩机 TSI 监测：狭小轴承箱体内部轴振采集；建议备 1~2 支同规格冷备件，归入 B 类旋转机械传感备件。
- 蒸汽轮机改造项目：原有安装孔位无法适配标准 8mm 探头，选用 NSv 紧凑型探头；大修前完成备件外观与接头核验。
- 海外存量机组维保项目：优先锁定现货货源，避免长周期海外订货延误检修窗口。
真实案例：华南某联合循环电厂燃机轴承振动测点持续波动，检修人员直接采购常规 330103 探头替换上机，接入原有 NSv 前置器后测量曲线严重非线性。查阅手册确认硬件不互通，重新采购 330901-05-32-05-02-00 匹配探头，测点数据恢复稳定。后续库房台账明确标注 NSv 系列与标准 8mm 探头禁止相互替代。
