描述
产品详情

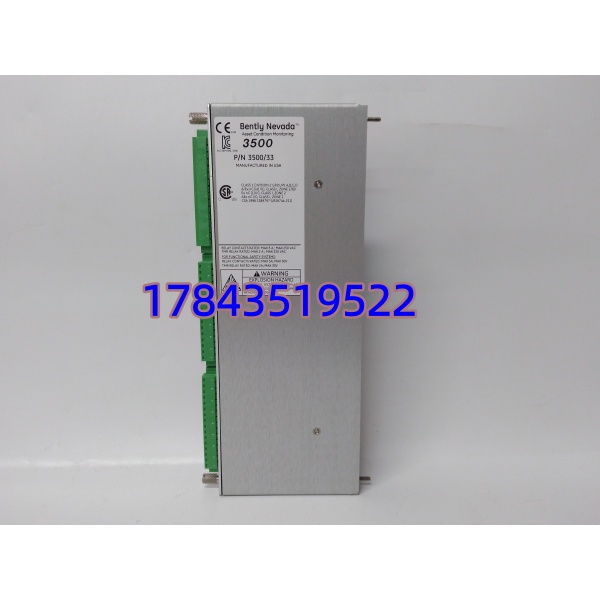

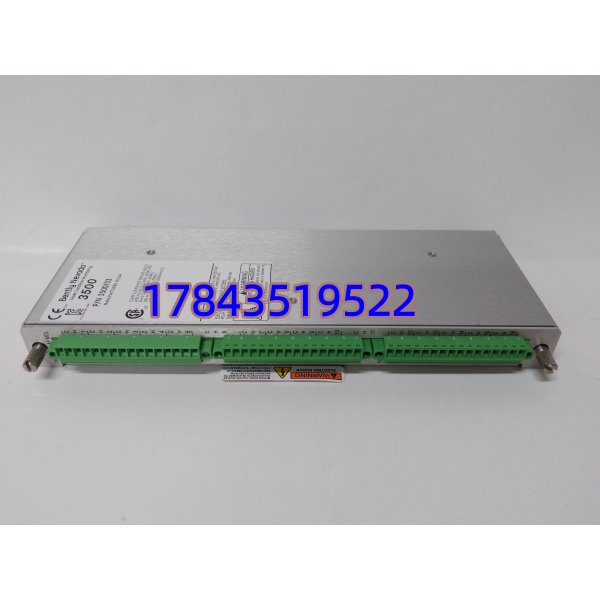

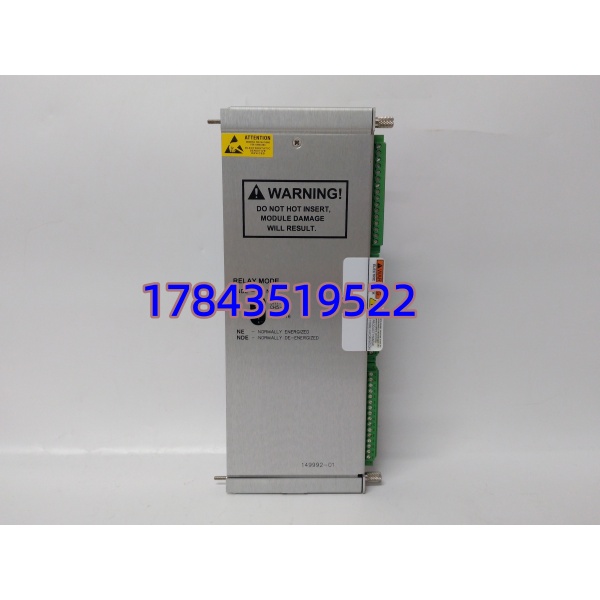

・型号：149992-01
・品牌：Bently Nevada 本特利
・系列：3500 机组振动保护系统
技术参数
| 参数项 | 详细规格 |
|---|---|
| 对应整机型号 | 3500/33 16 通道继电器模块 |
| 输出通道 | 16 路独立 SPDT 单刀双掷密封继电器 |
| 触点负载 | 2A/250VAC、1A/250VDC 阻性负载，额定 250VA |
| 电气隔离 | 通道与背板、通道对地 2500Vrms 隔离 |
| 分组设置 | 每 4 通道一组，拨码切换常态带电 / 失电逻辑 |
| 响应延迟 | 继电器动作≤10ms，背板信号传输≤2ms |
| 系统供电 | 由 3500 机架背板统一供电，无需外接电源 |
| 整机功耗 | 满载≤10W |
| 工作温度 | -20℃ ~ +60℃；存储 – 40℃ ~ +85℃ |
| 面板指示 | OK、CONFIG OK、TX/RX、TM 多路状态 LED |
| 配套手册 | 原厂文档编号 162291-01 |
| 适用机架 | 全系 3500 标准 14 槽监测机架 |
产品介绍
电厂、炼化大型汽轮机组停机故障里，联锁输出卡失效会直接触发非计划停机，149992-01 作为 3500 系统唯一多通道硬接点输出单元，专门承接轴振、轴向位移、转速等超标后的联锁动作。严格来说，它仅适配 3500 系列机架，无法兼容 1900、3300 老款监测框架，采购前必须确认机架背板总线版本。
现场实测发现普通固态输出卡无法适配大功率跳闸回路，这款模块采用工业密封镀金继电器，抗车间粉尘、油雾侵蚀能力更强，多通道分组逻辑可灵活配置预警、报警、停机三级联锁区分。全新原厂货交付周期普遍 45 天以上，拆机原装测试卡可大幅缩短停机检修时长；对比单通道外置继电器扩展方案，整套布线、调试人工成本能减少 45%。
替换与升级建议
✅ 直接替换（无需修改组态程序）
149986-01：同规格 3500/33 备用继电器模块，背板引脚、端子定义、通道逻辑完全一致，直接插拔后原有组态、接线全部复用，无调试工时。
⚠️ 软件兼容（需重新调整联锁逻辑）
3500/32 8 通道继电器卡：插槽通用，但仅 8 路输出，原有 16 路联锁点位需拆分两块卡，组态软件要重新分配通道逻辑，中小型机组调试工时 0.5~1 天，额外增加端子排、接线物料成本。
❌ 硬件不兼容（无法混用）
- 3300 系列老款继电器卡：背板总线协议不同，不能插入 3500 机架；
- 3500/40、3500/42 振动监测采集卡：无继电器输出触点，仅采集振动信号，不具备联锁输出功能；
- 往期 57552-4 Reliance 驱动卡：传动控制硬件，和本特利监测系统无任何互通性。
