描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 146031-01（3500/22M） |
| 功能定位 | 瞬态数据采集、振动监测、系统通讯网关 |
| 供电 | 24VDC（机架背板供电），功耗 10.5W |
| 模拟输入 | 22 路动态 + 24 路静态 / 过程信号，-10V~+10V |
| 采样精度 | 16 位 ADC，非线性 < 0.02%，温漂 30ppm/°C |
| 频率范围 | 0.3Hz~40kHz（-3dB），可编程滤波 |
| 通讯接口 | 2×10/100Mbps 以太网（RJ45）、RS-232/485 |
| 协议支持 | Modbus TCP/RTU、本特利私有协议、OPC UA |
| 板载缓存 | 2GB 瞬态数据缓冲区、事件日志、固件存储 |
| 工作温度 | -30℃ ~ +65℃ |
| 尺寸（高 × 宽 × 深） | 241.3×24.4×241.8 mm |
| 重量 | 约 0.82 kg |
产品深度介绍

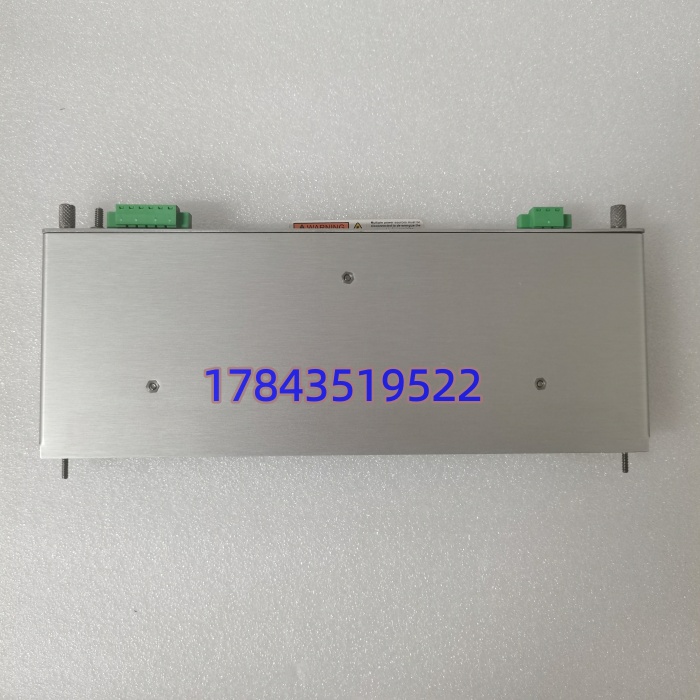

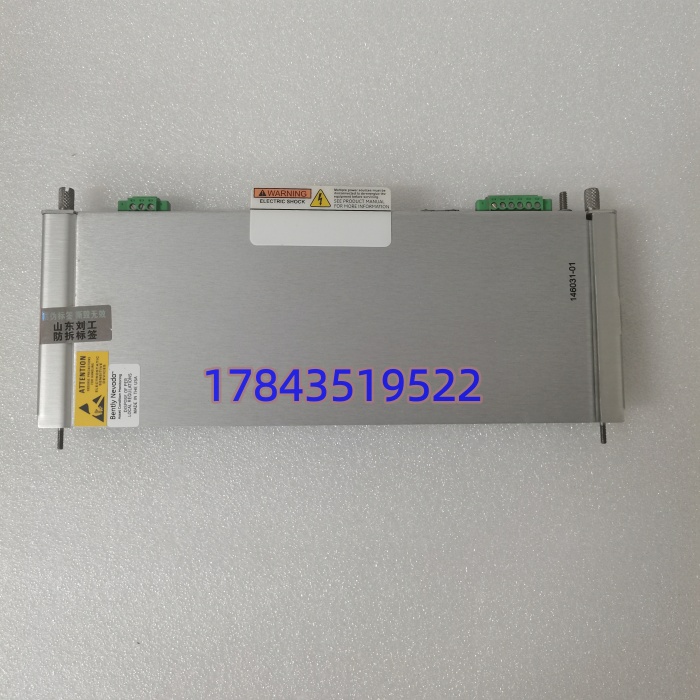

146031-01（3500/22M）是本特利 3500 机械保护系统的核心通讯与数据采集模块，作为瞬态数据接口（TDI），承担机架与 System 1 诊断软件间的桥梁作用。
模块集成16 位高精度 ADC与2GB 高速缓存，可捕捉稳态数据与瞬态波形，适合旋转机械故障诊断；双以太网设计支持网络冗余，兼容多种工业协议，可与 PLC、DCS 无缝对接，广泛应用于电力、石化、冶金等关键设备监测场景。
应用场景与行业案例
工程痛点
汽轮机、压缩机等高速旋转机械需高精度振动监测，普通模块采样率低、缓存小，无法捕捉瞬时故障波形；通讯不稳定易导致数据丢失，错过预警时机，引发非计划停机。
典型应用场景
- 电力行业 – 汽轮发电机组监测采集轴振、轴位移、转速等参数，实时传输至 System 1 软件，预警轴系不平衡、碰摩等故障，避免重大事故。
- 石化行业 – 离心压缩机保护监测压缩机振动与温度，高速捕捉喘振等瞬态事件，保障连续生产，减少停机损失。
- 冶金行业 – 高炉风机状态监测适配高温、高粉尘环境，长期监测风机振动，提前预警轴承失效，降低维护成本。
- 工业传动 – 大型电机监测监测电机振动与定子温度，数据上传至 SCADA 系统，实现远程诊断与预测性维护。
真实案例
某电厂 300MW 机组原用旧款接口模块，振动数据采样滞后、瞬态波形丢失，多次出现预警不及时；且单网口设计，网络中断时数据完全失联，存在安全隐患。
更换 全新原装 146031-01（3500/22M） 后：
- 采样精度提升，瞬态波形完整捕捉，成功预警 2 次轴系异常
- 双以太网冗余，网络中断自动切换，数据零丢失
- 连续运行 24 个月零故障，维护工作量减少 70%
- 避免非计划停机，年节省损失超 300 万
