描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 3500/22M（138607-01） |
| 系统兼容 | BENTLY 3500 全系列机架（需 3500/20 配合） |
| 功能定位 | 瞬态数据接口（TDI），集成 RIM 与通讯处理器功能 |
| 通讯接口 | 10/100Base‑T 以太网、100Base‑FX 光纤、USB‑B（配置） |
| 数据能力 | 稳态数据 + 高分辨率瞬态波形采集，实时上传 System 1 |
| 供电 | 24V DC（±10%），典型功耗 10.5W |
| 工作温度 | -30°C ~ +65°C，符合 API 670 标准 |
| 防护等级 | IP20（机柜内安装） |
| 尺寸（宽 × 高 × 深） | 53mm × 125mm × 260mm（半高模块，占 1 槽位） |
| 重量 | 约 0.8kg |
产品深度介绍

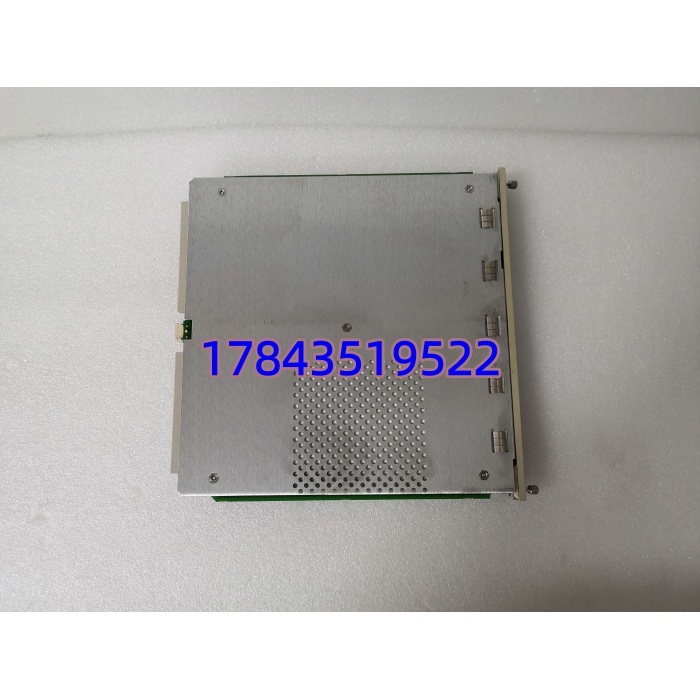

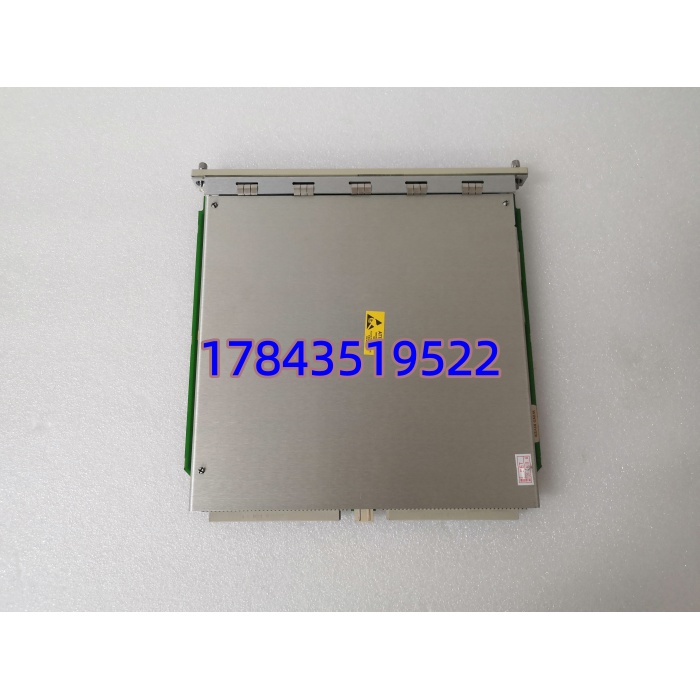

BENTLY 3500/22M（138607-01）是3500 监测系统的核心通讯与数据采集模块，俗称 TDI 瞬态数据接口。它集成原 3500/20 机架接口（RIM）与独立通讯处理器功能，直接插入 3500 机架，统一采集振动、位移、转速等所有监测数据。
模块支持光纤 / 电口双以太网冗余，确保关键数据不中断；前端 USB 口支持本地快速配置与固件升级。作为机组 “数据中枢”，它把实时波形、频谱、事件日志同步至 System 1 软件，支撑故障诊断与预测性维护，是汽轮机、压缩机等重型旋转机械的必备模块。
用场景与行业案例
工程痛点描述
大型旋转机械（汽轮机、压缩机）振动 / 位移数据量大、实时性要求高；传统分散通讯架构布线复杂、延迟高、故障点多，难以及时捕捉瞬态故障波形。
典型应用场景
- 电力行业 – 汽轮发电机组监测火电 / 核电厂 300MW–1000MW 机组，采集轴振、轴位移、胀差、转速数据，实时诊断碰磨、不平衡等故障。
- 石油化工 – 离心压缩机 / 透平炼油 / 化工装置关键压缩机组，高速瞬态波形捕捉，避免喘振、轴裂纹等灾难性事故。
- 冶金行业 – 高炉鼓风机 / 烧结主抽风机重载、高振动环境下的长期在线监测，提前预警轴承磨损、基础松动。
- 油气开采 – 天然气压缩机站无人值守站场远程数据传输，光纤通讯抗干扰，保障偏远机组稳定运行。
真实案例
案例：某电厂汽轮机组振动故障预警2025 年，某 600MW 机组 3500 系统升级，更换老旧通讯模块为 3500/22M。新模块投入后，瞬态波形采样率提升 4 倍，成功捕捉到此前遗漏的轴瓦碰磨高频脉冲信号。提前 15 天预警，安排停机检修，避免轴瓦烧毁、转子弯曲，直接挽回损失超 800 万元。
核心卖点与差异化
- 一体化集成设计：替代原 RIM + 独立通讯器，减少 30% 硬件与布线，降低故障点。
- 双以太网冗余：电口 + 光纤双链路，故障自动切换，数据零丢失。
- 高分辨率瞬态采集：支持20kHz 高频波形，捕捉毫秒级故障细节。
- 宽温工业级可靠：-30°C~+65°C 运行，抗振动冲击，适配严苛工况。
- 本地快速维护：USB 直连配置，无需拆机架，升级 / 调试时间缩短 70%。
