描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 135489‑01（适配 3500/42M） |
| 通道数 | 4 路（电涡流 / 加速度传感器通用） |
| 功能 | 信号隔离、本安防爆栅、端子接线、背板通信 |
| 输入类型 | 电涡流探头、加速度计、速度传感器 |
| 电源 | 24V DC（±10%） |
| 工作温度 | ‑40°C ~ +85°C |
| 隔离耐压 | 2500V AC（1 分钟） |
| 防爆等级 | ATEX II 3G Ex ia IIC T6 |
| 尺寸（宽 × 高 × 深） | 241.3 × 24.4 × 163.1 mm |
| 重量 | 约 0.46 kg |
| 防护等级 | IP30（机架安装） |
| 适配前卡 | 3500/42M 176449‑02 |
产品深度介绍

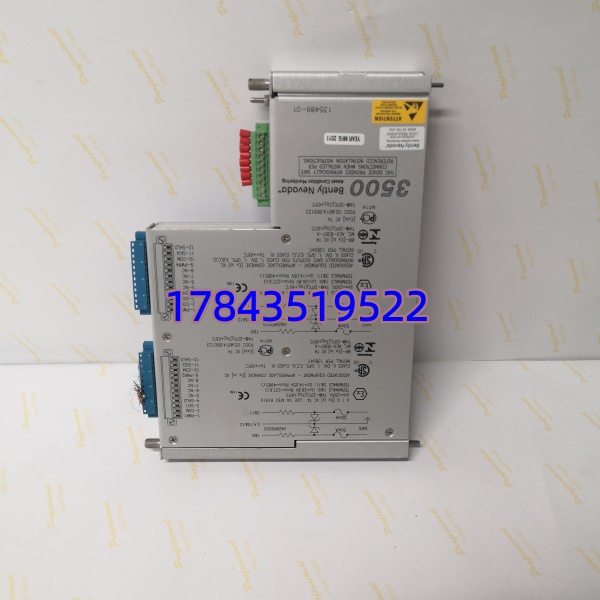

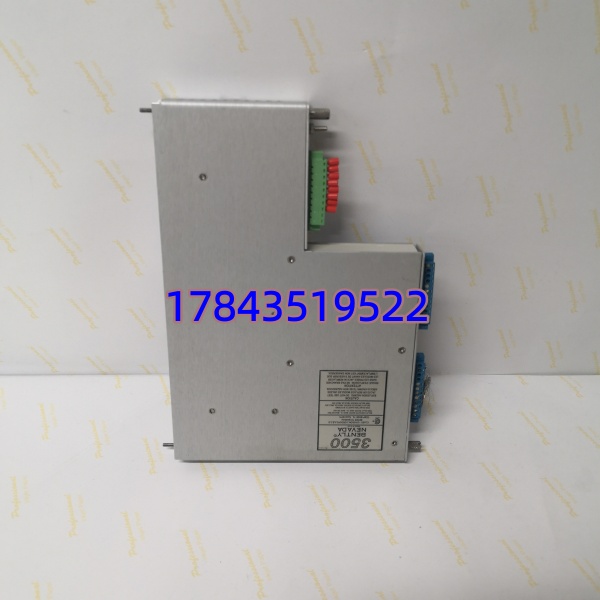

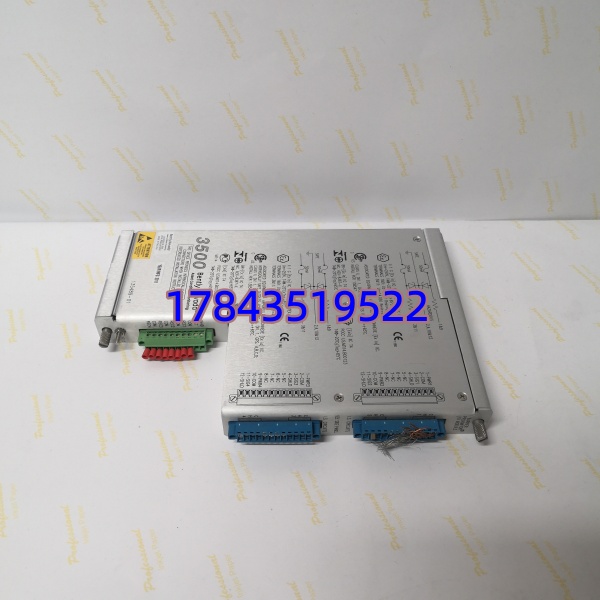

BENTLY 135489‑01 是3500/42M 振动监测模块的专用后卡，属于 Bently Nevada 3500 机械保护系统核心部件，负责现场传感器信号的隔离、安全栅保护与端子转接，适配电涡流、加速度、速度三类传感器。
它内置本安型安全栅，可直接接入危险区传感器；提供 4 路独立隔离通道，避免地环路干扰；与前卡 176449‑02 配合，实现旋转机械振动、位移、温度的连续监测与保护，广泛用于电力、石化、油气等关键设备。
应用场景与行业案例
工程痛点
旋转机械（汽轮机、压缩机）需危险区传感器接入，信号易受干扰，传统方案隔离差、接线复杂、防爆合规难，故障停机损失大。
典型应用场景
- 电力‑汽轮发电机组监测轴振、轴向位移、差胀，危险区探头经本安栅接入，保障机组安全，避免非计划停机。
- 石化‑离心压缩机4 路振动 / 位置监测，隔离设计抗电磁干扰，适配防爆区，实时保护关键机组。
- 油气‑海上平台 / 炼化装置危险区泵、风机、电机振动监测，防爆认证 + 宽温运行，适配恶劣工况。
- 冶金‑高炉鼓风机高速旋转设备振动保护，隔离 I/O 减少现场干扰，提升测量稳定性。
真实案例
某电厂 300MW 汽轮机原用旧款监测模块，无内置安全栅，危险区信号频繁受干扰，每月误报警 2–3 次，需人工复核，影响机组效率。更换 3500/42M（176449‑02 前卡 + 135489‑01 后卡）后，内置本安栅 + 通道隔离，干扰彻底消除；4 路信号稳定，误报警降至 0，每年减少非计划停机损失约200 万元，且安装简化，调试周期缩短 50%。
核心卖点与差异化
- 内置本安安全栅：ATEX 防爆认证，危险区传感器直接接入，省外置安全栅，降低成本。
- 四通道隔离设计：每通道独立隔离，抑制地环路与电磁干扰，测量精度达 ±0.05% 满量程 。
- 宽温高可靠：‑40°C~+85°C 稳定运行，MTBF≥10 万小时，适配极端工业环境。
- 热插拔支持：在线更换不中断系统，减少停机维护时间。
- 一体化端子设计：集成接线端子，简化现场布线，降低接线错误风险。
