描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 通道配置 | 2× 位移 / 加速度 + 2× 速度计（Velomitor） |
| 安全等级 | 内部集成安全栅，本质安全防爆（ATEX/CE 认证） |
| 输入信号 | 电涡流传感器、压电加速度计、速度传感器 |
| 系统精度 | 优于 ±0.5%，响应时间毫秒级 |
| 工作温度 | -40°C ~ +65°C（工业级宽温） |
| 供电电压 | 24VDC ±10% |
| 额定功率 | 20W；最大电流 0.25A |
| 绝缘耐压 | 5000V AC，电气隔离 |
| 尺寸 | 241mm × 163.1mm × 45mm（标准 3500 机架） |
| 重量 | 约 0.7 kg |
| 端子设计 | 内部端子，集成终端电阻，减少外部接线 |
产品深度介绍

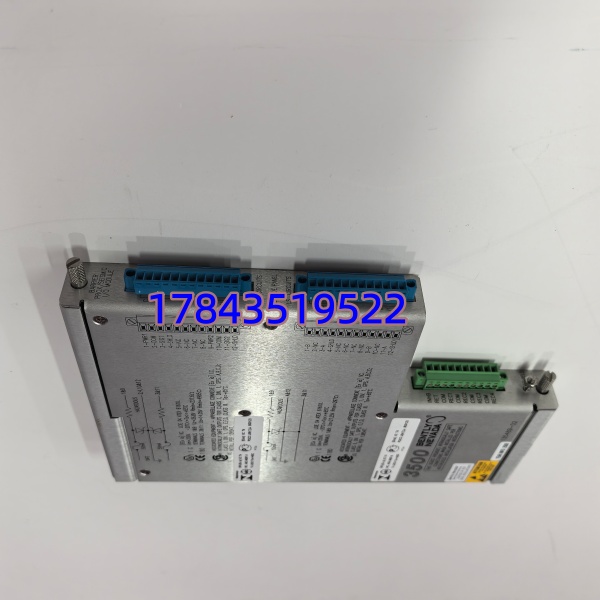

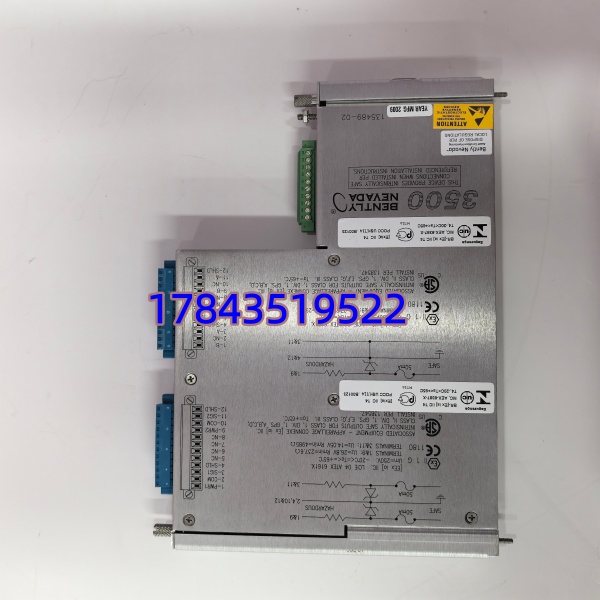

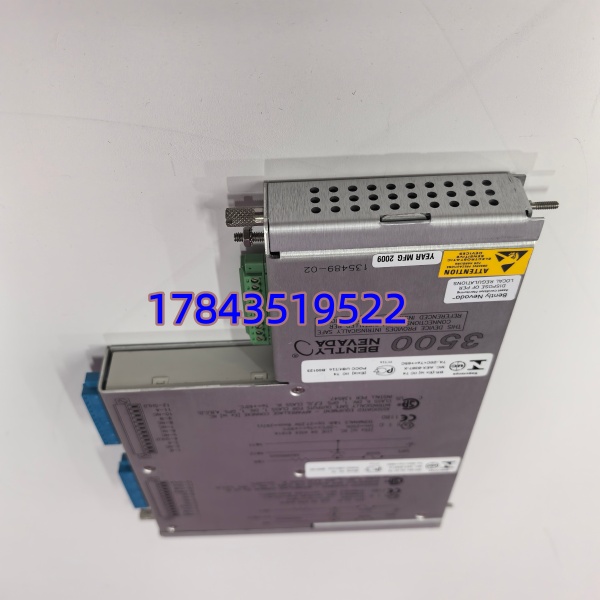

Bently 135489-02 是本特利 3500 系列机械保护系统的核心 I/O 后卡，专为危险区域（石化、油气）设计，内置安全栅与端子，可直接连接现场振动传感器。作为 3500/42M 监测模块的配套卡件，它将信号调理、本安防爆、端子集成三合一，简化机柜布线，提升系统安全性。
这款卡件支持 4 通道独立信号采集，兼容电涡流、加速度、速度三类主流振动传感器，适配压缩机、风机、泵等关键旋转设备的状态监测与保护。毫秒级响应与高隔离设计，可在高温、高粉尘、强电磁干扰环境下稳定运行，是工业关键设备 “防停机、防事故” 的核心部件。
应用场景与行业案例
工程痛点描述
在石化、天然气等易燃易爆场景，现场振动传感器需接入安全栅才能进控制系统，传统方案需额外配置安全栅、接线盒，布线复杂且故障率高。一旦接口故障，关键设备振动数据中断，可能引发联锁误动作或设备损坏，非计划停机损失巨大。
典型应用场景
- 石油化工 — 压缩机组监测用于炼油厂、乙烯装置的离心压缩机、汽轮机振动 / 位移监测。2 路电涡流传感器监测轴振动与轴向位移，2 路速度计监测壳体振动，内置安全栅适配防爆区，避免外部防爆设备冗余。
- 天然气处理厂 — 关键机泵保护天然气输送泵、空冷风机等旋转设备状态监测。宽温设计（-40°C~+65°C）适配户外极端环境，内部端子减少接线故障，保障偏远站点设备长期稳定运行。
- 电力行业 — 汽轮发电机辅机监测火电厂引风机、给水泵、循环水泵振动监测。高绝缘隔离（5000V AC）抗电磁干扰，毫秒级响应确保故障时快速联锁，保护主机安全。
- 煤化工 — 气化炉配套设备气化炉煤粉输送机、锁斗循环泵振动监测。本安防爆设计适配煤化工易燃易爆环境，4 通道同时采集不同位置振动数据，实现设备全生命周期监测。
真实案例
案例：某天然气净化厂压缩机卡件紧急更换去年 9 月，西南某天然气净化厂 3500 系统中，一块 Bently 135489-02 卡件通道故障，压缩机轴振动数据丢失，系统报警。
维护人员排查后确认卡件损坏，原厂订货需 10 周，期间压缩机只能降负荷运行，每天减产损失超 15 万。采购联系我们，确认有全新原装现货，当天发货，次日送达。
上机前，工程师核对原卡件通道配置与固件版本，确认兼容后直接替换。通电后 4 通道传感器信号全部正常，振动数据实时上传，压缩机恢复满负荷运行，未影响天然气外输计划。
事后该厂采购 2 块同型号卡件作为备件，建立关键 I/O 卡件冗余储备机制，避免再次出现紧急停产风险。
