描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | 135137-01（3500/45 位置监测模块） |
| 通道数 | 4 路独立差分输入通道 |
| 兼容传感器 | AC/DC LVDT、旋转电位器、接近传感器、RPT |
| 测量精度 | ±0.02% 满量程（FS） |
| 频率响应 | DC–100 Hz（位置信号） |
| 输出信号 | 每路 4-20mA 模拟量，适配 DCS/PLC 采集 |
| 工作电源 | 12–24V DC（取自 3500 机架） |
| 工作温度 | -30°C ~ +65°C（工业标准） |
| 物理尺寸 | 241 × 24.4 × 99.1 mm |
| 重量 | 0.44 kg |
| 安装位置 | 3500 机架后槽位，内部端子直接接线 |
| 认证 | CSA/US Class I Div 2、ATEX Zone 2（可选) |
产品深度介绍

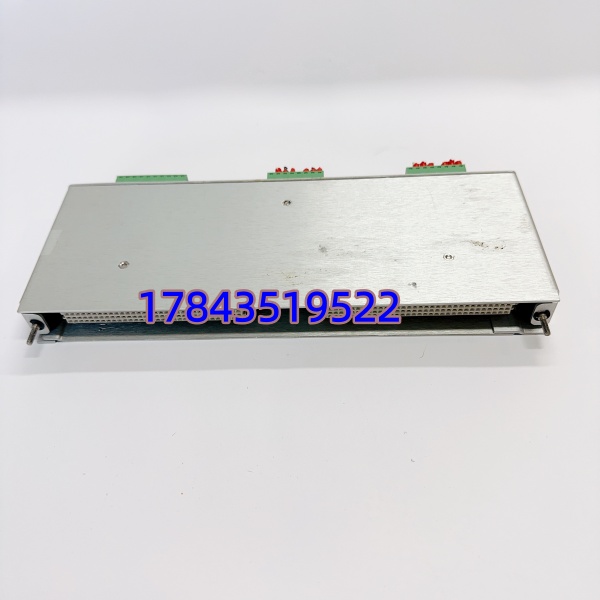

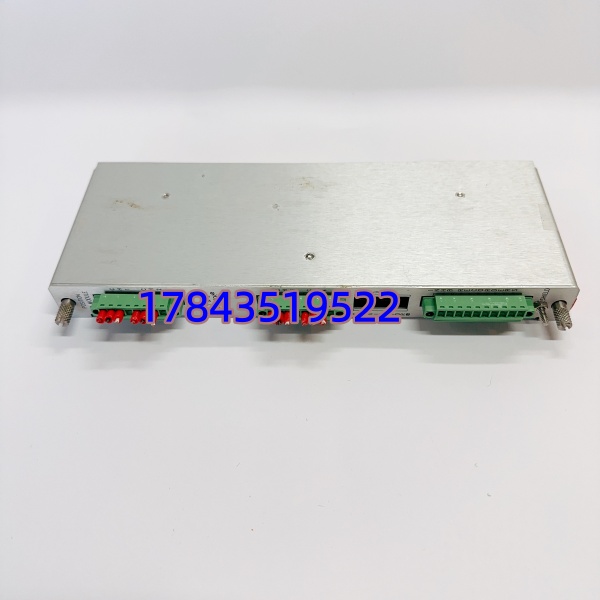

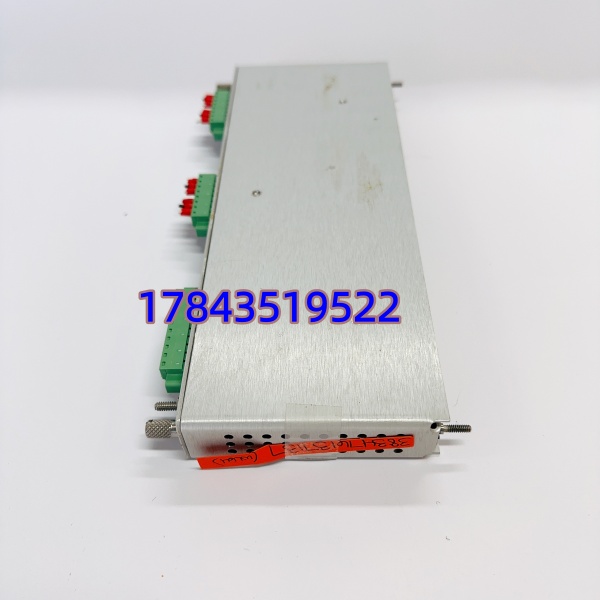

BENTLY 135137-01 是 3500 系列核心位置监测模块，专为旋转机械（汽轮机、燃气轮机、压缩机）的轴位移、胀差、阀位、热膨胀等关键位置参数设计。模块集成信号调理、高精度 ADC、故障诊断电路，可直接接入 LVDT/RPT 等传感器，输出 4-20mA 标准信号，适配各类 DCS/PLC 系统。
采用全隔离差分输入设计，抗电磁干扰能力强，适合电厂、石化等强干扰环境；每路通道独立处理，支持可编程报警阈值与故障安全模式；自带 LED 状态指示灯，便于现场快速诊断通道状态与故障类型。作为 3500/45 监测系统的标配 I/O 卡，它直接决定旋转机械位置保护的可靠性，是机组安全运行的关键备件。
应用场景与行业案例
工程痛点描述
旋转机械（如汽轮机）的轴位移、胀差是保护机组的核心参数，一旦超限会导致轴系摩擦、碰磨，甚至机组报废。传统监测方案分散、精度低、抗干扰差，易出现误报 / 漏报，且无法实时联动保护，存在重大安全隐患。
典型应用场景
- 电力行业 – 汽轮发电机组监测汽轮机推力轴承位移、转子胀差、汽缸热膨胀，防止轴系轴向窜动与动静摩擦，是机组 ETS 保护系统的核心监测部件。
- 石化行业 – 离心压缩机监测压缩机轴位移、干气密封间隙、进出口阀位，保障高速旋转设备稳定运行，避免密封失效与气体泄漏。
- 冶金行业 – 高炉鼓风机监测鼓风机转子轴向位移、轴承座膨胀，适配高温、粉尘、强振动恶劣环境，保障鼓风机连续送风。
- 油气行业 – 燃气轮机发电机组监测燃气轮机轴位移、燃料阀位、排气扩散器位置，实现精准控制与故障预警，提升机组效率与安全性。
真实案例
某 300MW 火电机组汽轮机原有位置监测模块老化，轴位移信号波动大，频繁触发误报警，运维人员需 24 小时值守，严重影响机组稳定运行。更换 BENTLY 135137-01 模块后，信号精度提升至 ±0.02% FS，波动完全消除；4 通道同时监测胀差、轴位移、汽缸膨胀，数据实时上传 DCS，报警阈值精准可控。投运后未出现一次误报警，运维工作量减少 80%，机组可靠性显著提升，避免了因误停机造成的百万级损失。
