描述
产品详情

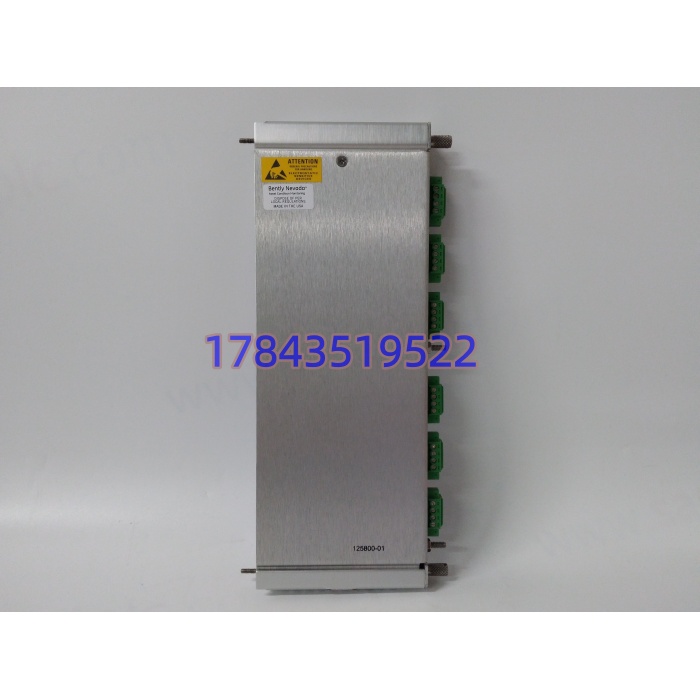

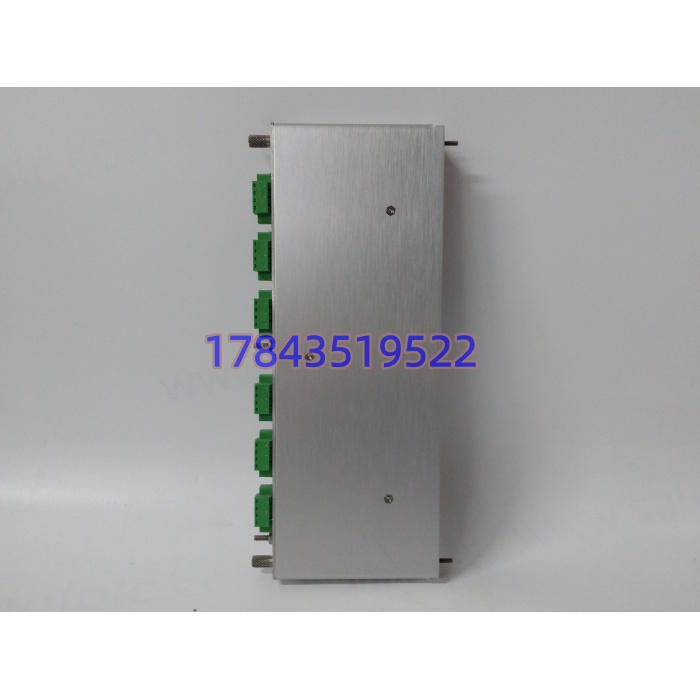

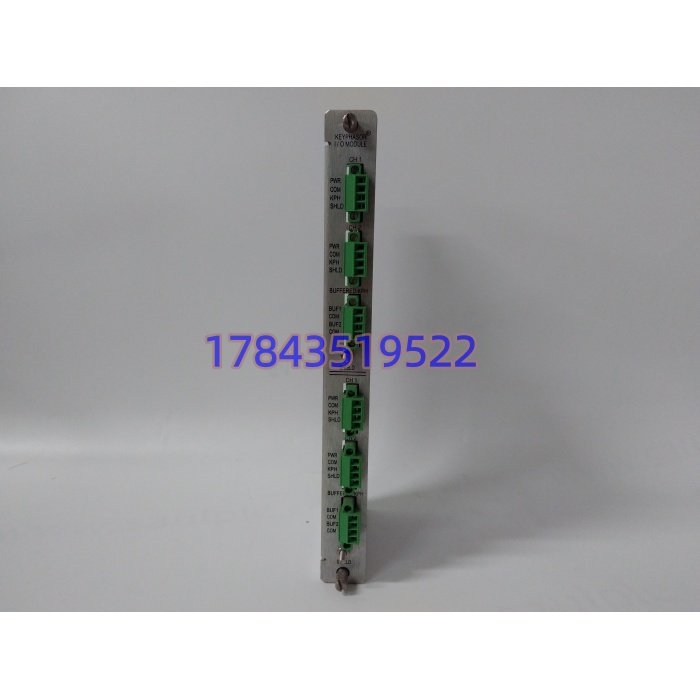

・型号：125800-01（3500/25）・品牌：Bently Nevada 本特利・系列：3500 Machinery Monitor 机组在线监测系统
规格参数
| 参数项目 | 参数信息 |
|---|---|
| 商用名称 | 3500/25 Keyphasor Module |
| 部件编号 | 125800-01 |
| 输入通道 | 1 路 Keyphasor 键相信号输入 |
| 适配传感器 | 3300 系列电涡流键相探头 |
| 脉冲频率范围 | 0～20kHz |
| 输出信号 | 缓冲键相输出，可供外部采集设备使用 |
| 机架供电 | 3500 机架背板供电 |
| 硬件特性 | 支持系统带电热插拔 |
| 报警逻辑 | 探头故障检测（断线、短路） |
| 工作环境 | -20℃ ~ +65℃，控制柜无凝露 |
| 配套端子 | 125768-01 端子板 |
| 通讯总线 | 3500 专有机架内部总线 |
| 版本提醒 | 125800-01 存在后续硬件改版，组态软件可兼容，但不可盲目混装 |
产品介绍
（随机切入策略：B 技术定位）大型汽轮机组振动分析离不开相位参考信号，3500/25 就是整套监测系统的相位基准单元。没有稳定的键相信号，轴心轨迹、谐波阶次分析功能会直接失效，故障诊断缺少关键依据。严格来说，虽然模块硬件可以热插拔，但现场实测发现，机组高负荷下插拔模块会短暂丢失转速基准，上位机振动图谱出现断层。大量维护人员容易混淆 3500/25 和 3500/50，前者专门处理键相脉冲，后者为多功能转速模块，两者端子定义、信号处理逻辑不互通。该型号目前仍有原厂供货，但采购交期波动明显，长周期项目建议提前锁定订单。
应用场景与库存策略
汽轮机、压缩机属于连续运行核心转动设备，键相模块故障不会直接触发停机，但会丧失重要振动诊断能力。很多运维团队优先储备振动监测卡，忽视键相模块备件，机组出现异常振动时无法开展精细故障分析。
- 火电汽轮发电机组 3500 监测框架：主轴键相信号采集；建议常备 1 块缓冲备件，划入 A 类转动设备监测备件。
- 炼化大型合成气压缩机、循环氢压缩机：转子振动在线诊断；多台机组搭建共享备件池，降低资金占用。
- 钢铁高炉鼓风机、燃气轮机状态监测系统：依靠键相完成动平衡数据采集；备件上机前核对组态版本。
- 海外大型机组运维项目：跨境运输注意防护，模块前端连接器受力极易出现隐性虚焊。
真实案例：某炼化装置 40MW 汽轮机 3500/25 模块通道故障，键相信号持续丢失。仓库无备用卡，原厂订货周期 42 天。这段时间机组出现低频振动增大，运维只能依靠简易便携式测振仪巡检，无法绘制轴心轨迹，难以区分不平衡与油膜涡动故障风险，被迫降低机组负荷运行直至备件到货。事后工厂把 3500/25 纳入强制常备清单。
