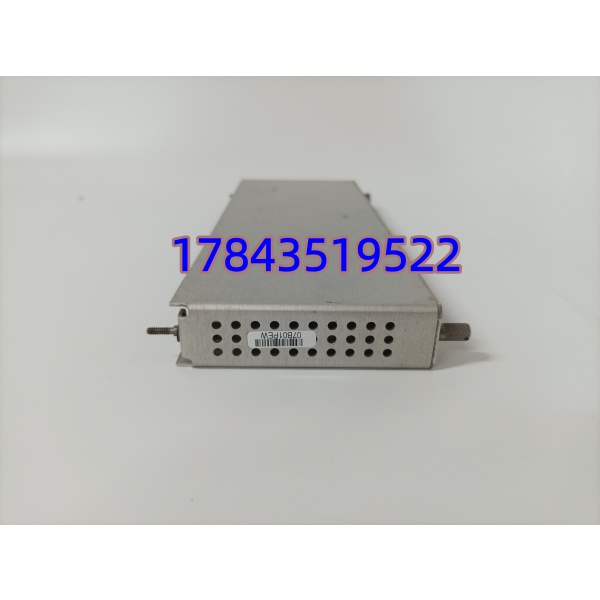

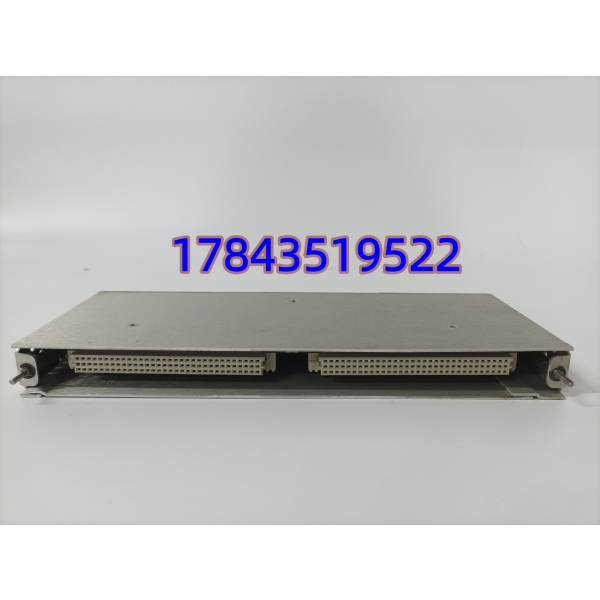

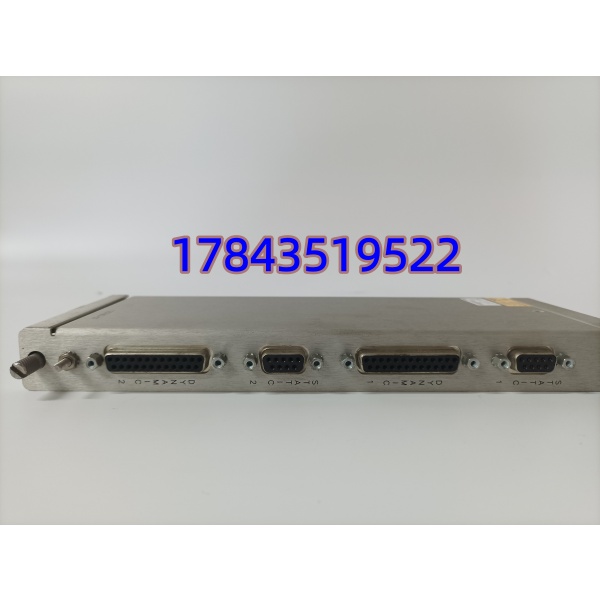

BENTLY 125760-01 | 3500/20 机架接口数据管理模块 TSI 系统通讯网关现货备件

描述

关键技术规格

表格

产品深度介绍

125760-01 是 3500/20 机架接口单元（RIM）核心数据管理卡，是整套 3500 TSI 系统唯一对外数据出口，必须安装在机架电源旁的 1 号固定槽位，无法随意更换其他槽位使用。模块统一采集机架内所有振动、位移、键相、温度卡件的实时幅值、相位、轴心轨迹、故障波形数据，完成本地缓存存储后，通过串口、以太网同步上传至 System1 诊断平台或中控 DCS 系统。

模块自带独立波形存储缓冲区，设备跳机、超限报警时可自动留存故障前后完整瞬态波形，是机组故障溯源的核心硬件。原厂已逐步减产，海外调货周期 8~12 周，火电、炼化、空分存量机组多依赖现货备件；更换后仅需重新导入机架组态参数，无需逐通道重新设置振动报警阈值，大幅缩短机组停机调试时长。该卡专属 3500 老款 RIM 架构，无法与新款 3500/22 通讯网关混用替换。

应用场景与行业案例

工程痛点描述125760-01 通讯处理芯片损坏后，整套 3500 机架所有振动测点数据全部无法上传中控与 System1，机组振动、位移超限报警完全失效，旋转设备失去在线监测保护，只能依靠人工就地定时抄表，存在转子碰摩、轴系断裂重大安全风险。原厂备件供货周期长，多数机组未储备专用 RIM 数据管理卡，故障期间设备管控压力极大。

典型应用场景

1. 火力发电厂 – 汽轮发电机组 TSI 监测高低压转子振动、轴向位移、胀差数据汇总上传电厂 DCS 与 System1 诊断平台，跳机波形自动留存用于机组故障分析。
2. 石油炼化 – 加氢、重整大型离心压缩机防爆区域机组轴系状态集中采集，远程上位实时监控，超限联锁信号同步输送至装置 ESD 安全系统。
3. 煤化工空分装置 – 增压机、膨胀机保护系统高速旋转设备瞬态振动波形缓存存储，快速排查喘振、轴承磨损故障根源。
4. 冶金行业 – TRT 高炉煤气透平机组高温粉尘工况，多重电磁滤波抵御变频干扰，保障长期稳定数据传输不中断。
5. 油气长输场站 – 管道压缩机组在线监测远距离串口组网，多套 3500 机架数据统一汇总至场站中控 SCADA 系统。

真实抢修案例去年冬季，西北某煤化工空分装置 3500 系统全部振动测点离线，System1 无任何机组波形与趋势数据，机架诊断定位 125760-01 数据管理模块硬件故障。联系本特利原厂调货周期 11 周，增压机组无在线监测保护，长期运行存在转子损坏、装置停机风险。

客户连夜调取现货，完成全机架数据采集、串口以太网通讯仿真测试后 24 小时发出，48 小时送达厂区。电气工程师断电更换 1 号槽位 RIM 卡，导入原有机架组态，上电后所有振动幅值、轴心轨迹、历史报警波形全部同步恢复，机组在线保护联锁正常投用。后期该企业采购 2 块 125760-01 作为两套空分压缩机组应急备用卡件。
