描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 整机型号 | 3500/32 |
| 物料编号 | 125712-01 |
| 通道数量 | 4 路独立继电器输出 |
| 触点类型 | 常开 / 常闭无源触点 |
| 触点额定负载 | 最大 240V AC / 3A |
| 背板供电 | 5V DC，由系统机架统一供电 |
| 工作温度 | 0 ℃ ~ +65 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 接线方式 | 内部集成接线端子 |
| 模块形态 | 半高模块，适配 3500 标准机架 |
| 状态指示 | 板载 LED 指示灯，区分通道动作与故障 |
| 防护设计 | 内部电路做浪涌抑制，适配工业现场环境 |
产品深度介绍

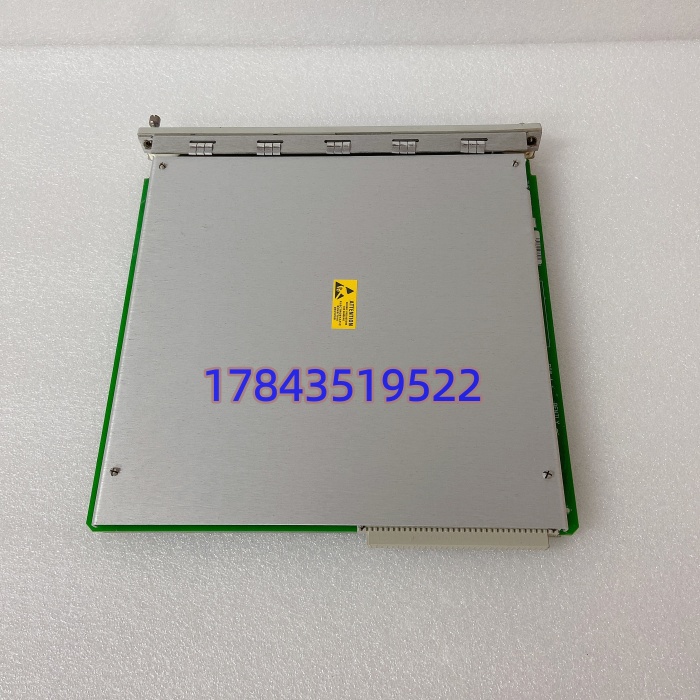

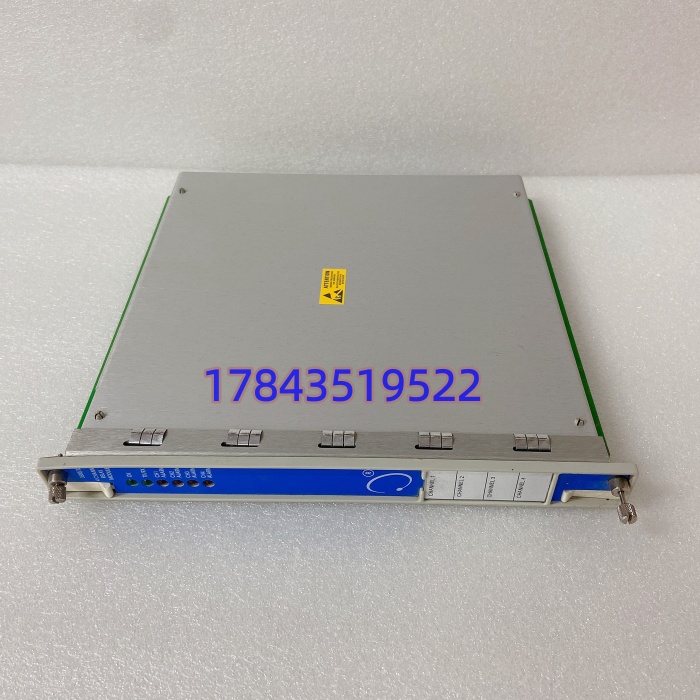

350032（125712-01）是本特利 3500 系统配套的继电器输出模块，主要采集系统内部的报警、跳闸指令，通过无源继电器触点向外输出开关信号。模块为半高结构，可直接安装在 3500 系列任意机架槽位，支持运行状态下热插拔。
四路通道相互独立，单路故障不会影响其余通道正常工作。电路内置浪涌保护器件，可抵御现场线路瞬时电压冲击，降低外部负载对监测系统的干扰。该模块是机组联锁保护回路的执行单元，直接决定报警、停机等保护动作能否正常触发。
应用场景与行业案例
机组振动、转速、轴向位移等参数超标时，需要依靠继电器模块触发声光报警、切断油路、执行停机操作。一旦模块触点粘连、线圈损坏，保护指令无法下发，机组会持续处于异常工况，大幅提升轴系损坏、设备损毁的概率。
典型应用场景:
- 电力行业 – 汽轮发电机组保护接收振动、胀差、偏心等超限信号，驱动现场报警装置与停机回路，是发电机组安保系统的关键一环。
- 石油化工 – 离心式压缩机联锁用于工艺压缩机、增压机组，参数异常时快速触发防喘振阀、停机开关，规避机组喘振、转子摩擦风险。
- 油气场站 – 燃气轮机监测保护配套燃气透平机组使用，在偏远场站无人值守工况下，自动完成异常判断与设备停机。
- 冶金行业 – 大型风机组控制高炉主抽风机、除尘风机运行参数超标时，输出联锁信号，保障厂区整体生产流程安全。
案例：某石化园区压缩机系统抢修去年冬季，华北一家化工园区的大型工艺压缩机出现频繁误报警，现场巡检发现报警回路反复通断。技术人员逐段排查线路后，确定是在用的 125712-01 内部触点接触不良。
原厂订货周期长达 4 周，机组长期带病运行存在安全隐患。我们提供全新原装现货，到货后运维人员利用设备短时停机窗口完成更换。通电测试后，四路通道动作逻辑全部正常，报警与联锁功能恢复稳定。
该园区后续将此型号模块纳入常备备件清单，用于同系列机组的日常轮换与应急替换。
