描述
产品详情

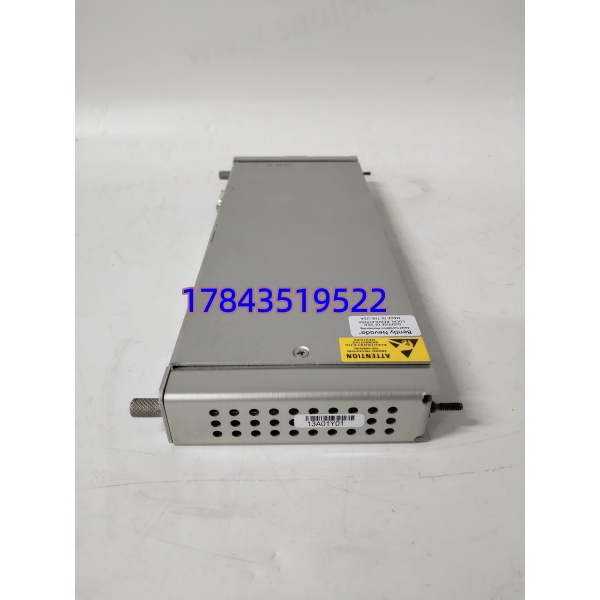

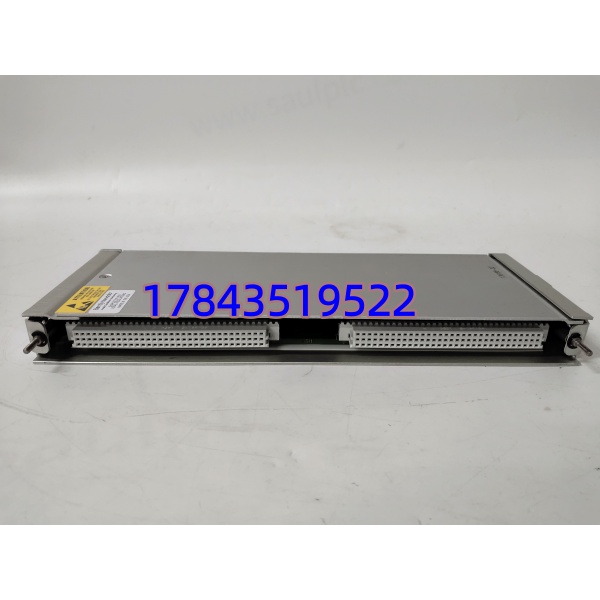

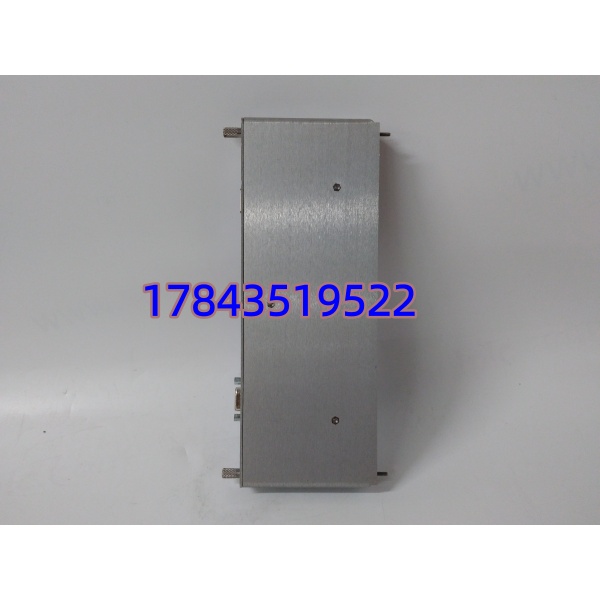

・型号：136188-02
・品牌：Bently Nevada（本特利）
・系列：3500/92 通讯模块系列
技术参数
| 参数项目 | 实测原厂规格说明 |
|---|---|
| 适配机架 | Bently 3500 全系列 14 槽 / 16 槽标准背板 |
| 供电输入 | 机架背板 DC24V，整机功耗 7.2W |
| 有线接口 | 1 路 RJ45 千兆以太网、1 路 RS485 串口端子 |
| 支持协议 | Modbus TCP、Modbus RTU、3500 专有组态协议 |
| 最大采集通道 | 单模块挂载 16 个监测通道数据点位 |
| 工作温区 | -20℃ ~ +50℃机柜运行；存储 – 40℃ ~ +70℃ |
| 防护等级 | IP20（仅限控制柜内部安装，禁止户外） |
| 机身重量 | 0.38kg，标准 3500 单槽宽度 |
| 固件兼容 | 3500 机架固件 v4.0 至 v7.8，严格来说，机架固件低于 v3.9 无法识别该卡件 |
| 合规标准 | API 670、CE、UL 工业设备认证 |
| 质保条款 | 拆机现货提供 12 个月质保；全新原厂货原厂质保 18 个月 |
| 标准交期 | 拆机现货 1-2 天发出；全新原厂订货周期 12-16 周 |
产品介绍
电厂汽轮机组、化工压缩机组运维常遇到上位系统读不到振动联锁数据，多数是老旧 3500 机架缺少标准化 Modbus 输出通道，只能靠专用组态软件本地查看，无法接入全厂 DCS 集中监控。现场实测发现，加装 136188-02 后无需改造原有监测卡件，直接插入机架空余插槽即可实现跨平台数据互通，双通道接口能规避单线路断线导致数据中断的问题。
依据 Bently 原厂 Datasheet 127665 文档，这款 3500/92 卡件专门解决老式监测系统与现代集散控制系统通讯壁垒，数据刷新周期最低可设至 100ms，满足机组联锁保护快速响应需求。硬件层面采用背板直插式设计，替换作业不用断开整套机组传感器接线，停机改造耗时控制在半小时内。客观说明短板：该模块仅负责数据上传，不具备振动信号采集功能；单卡上限 16 个监测点位，多机组集中监控场景需要叠加多张卡件扩容，会占用更多机架插槽。
替换与升级建议
✅ 直接替换（插拔即用，无程序改动）
- 136188-01：背板引脚、通讯协议完全一致，仅硬件批次差异，原有 Modbus 点位表无需修改。
⚠️ 软件兼容（需重新上传组态，调试成本中等）
- 136188-03：底层 Modbus 寄存器地址分段调整，需要在 3500 组态软件重新映射通道点位，调试耗时 2-3 小时，无额外硬件采购支出。
❌ 硬件不兼容（无法通用，改造成本高）
- 3500/22、3500/25 瞬态记录卡：插槽定义、背板通讯总线完全不同，不能互换；如需同等通讯功能，只能新增插槽加装 136188 系列卡件。 补充说明：市面无第三方兼容复刻卡件，项目备件储备仅能依靠原厂全新或拆机测试库存。
