描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 完整型号 | 350092 136180-01 |
| 功能定位 | 系统通讯网关模块 |
| 对外接口 | 多路 RS485 串行接口 |
| 通讯协议 | Modbus RTU |
| 通讯速率 | 最高 115.2 kbps |
| 总线类型 | 适配 3500 系统内部背板总线 |
| 供电电压 | 24V DC |
| 工作温度 | 0 ℃ ~ +55 ℃ |
| 结构特性 | 标准卡件尺寸，适配 3500 系列机架槽位 |
| 运行特性 | 支持在线热插拔，带电更换不中断系统监测 |
| 防护设计 | 接口电气隔离，抵御现场电磁干扰 |
产品深度介绍

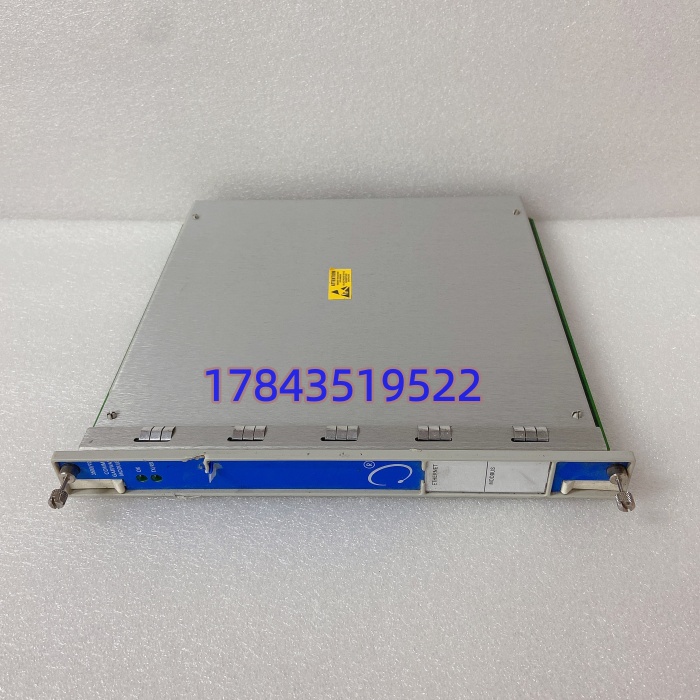

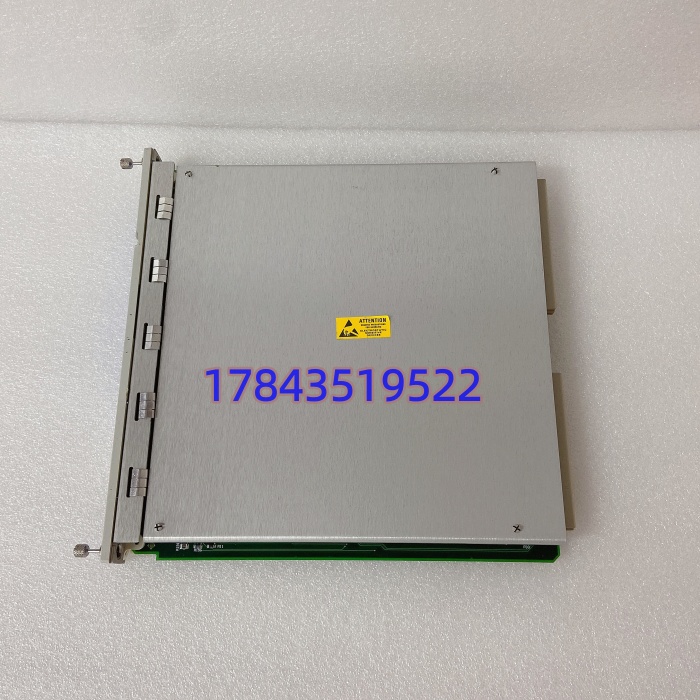

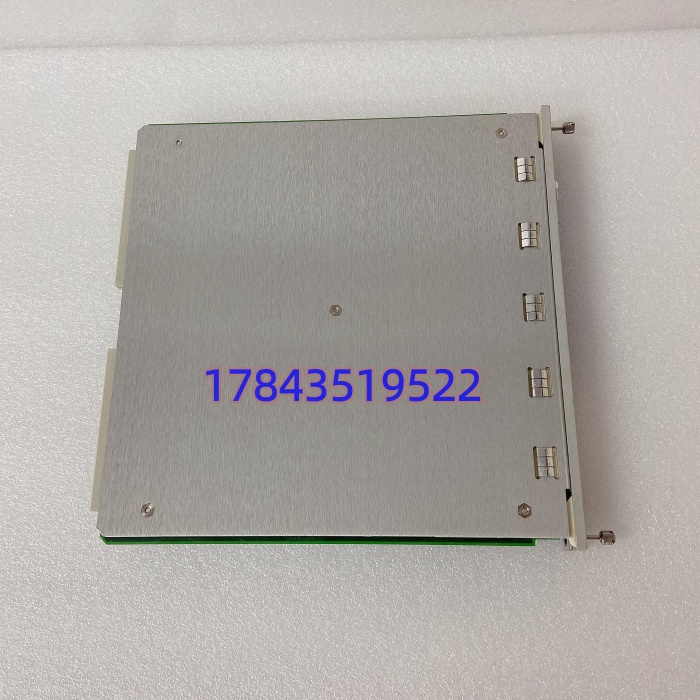

本特利 3500/92 是 3500 机组状态监测系统配套的通讯网关模块，主要负责将机架内各监测模块采集的振动、位移、转速、温度等数据向外传输。模块对接系统内部背板总线，同时通过标准串口与中控 DCS、上位监控软件、数据采集终端完成数据交互。
该模块采用电气隔离设计，可降低工业现场变频器、大功率电机带来的信号干扰。模块可直接安装在标准机架槽位，支持热插拔操作，设备正常运行期间即可完成更换与维护，适配电力、石化等连续生产场景。
应用场景与行业案例
机组状态监测系统的数据孤岛是现场常见问题。监测机架内部数据无法上传至中控系统，运维人员只能在就地机柜查看参数，巡检效率低，也无法实现远程集中监控。部分老旧通讯部件稳定性差，数据断连、丢包问题频发，无法满足机组长期安全管控需求。
典型应用场景:
- 火力发电 – 汽轮机组监测系统把轴振、轴向位移、轴承温度等数据上传至电厂 DCS，运行人员在中控室实时查看机组状态。
- 石油化工 – 大型压缩机组监控配套离心压缩机 TSI 系统，向外转发运行参数，接入全厂信息化平台，完成数据集中管理。
- 油气场站 – 大型机泵状态采集用于长输管线增压泵组，实现远程数据读取，减少现场人工巡检频次。
- 冶金行业 – 高炉风机系统对接主风机监测机架与上位监控终端，保障大型转动设备运行数据实时上传。
案例：某热电厂通讯模块改造前段时间，北方一座热电厂的汽轮机组 TSI 系统通讯部件老化，每天都会出现数次数据中断，中控画面参数频繁丢失，运维人员需要往返就地机柜核对数据。原有模块不支持热插拔，更换必须停机，每次作业都会影响机组正常出力。
现场更换为 350092 136180-01 通讯网关模块，利用原有机架槽位直接安装，全程在线操作，机组未停机。模块运行后，串口通讯链路稳定，数据丢包现象消失，参数上传延迟控制在合理范围。
改造完成后，系统连续运行数月未出现通讯故障，远程监控功能恢复正常，也不再需要为更换部件安排停机计划。
