描述
关键技术规格
- 通道数：4 路独立压力输入（压电 / ICP® 传感器兼容）
- 压力量程：0–25 MPa（可选 0–50 MPa），适配 100/250/500/1000/2500 psia
- 精度：±0.5% FS（满量程）
- 采样率：100 kHz（峰值捕捉，适合动态压力）
- 测量变量：排气压力、吸气压力、最大 / 最小压力、压缩比、杆压缩峰值等
- 报警配置：每通道 8 级可编程阈值，支持报警 / 危险两级输出
- 通讯接口：3500 背板总线（1 Mbps）；4–20 mA 模拟输出；RS-485（Modbus RTU）
- 工作环境：-30°C ~ +65°C；湿度 0–95%（无冷凝）
- 尺寸 / 重量：241 × 24 × 242 mm / 约 0.9 kg
产品深度介绍

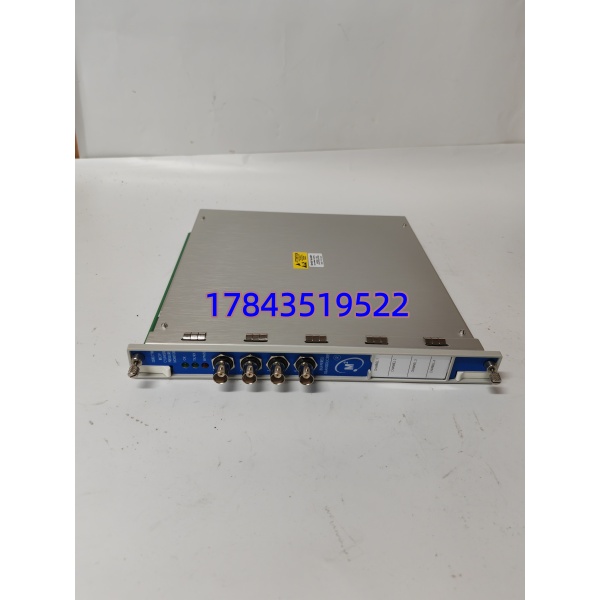

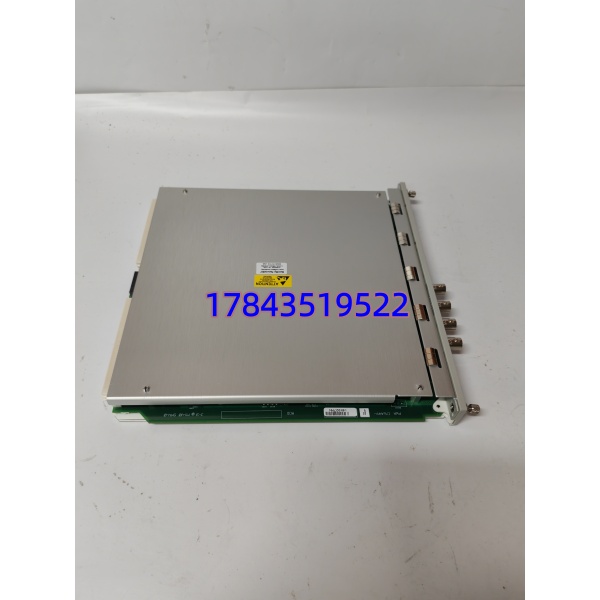

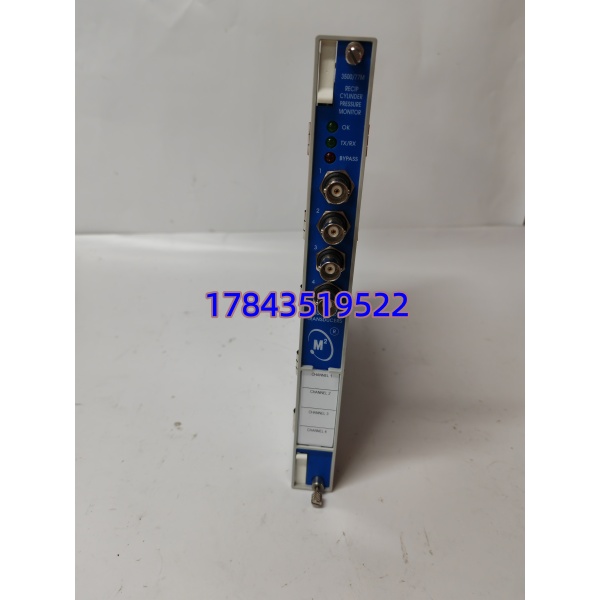

3500/77M（176449-07）是 Bently Nevada 专为往复式压缩机设计的专用监测模块，属于 3500 保护系统核心单元。它接收压电式压力传感器信号，实时监测气缸动态压力，生成P-V 示功图，并自动计算关键运行参数。
模块内置气阀故障诊断算法，可通过压力波形异常识别阀片泄漏、阀座损坏等早期故障；同时监测压力脉动，避免管网共振与设备疲劳。所有参数可本地或远程组态，数据上传至 DCS/PLC，实现联锁保护与状态检修
应用场景与行业案例
工程痛点
往复压缩机（石化 / 天然气 / 煤化工核心设备）常因气阀损坏、液击、超压、压缩比失衡导致非计划停机，传统保护仅监测温度 / 振动，无法预警气缸内部压力异常，故障后溯源困难、损失大。
典型应用场景
- 石油化工 – 工艺压缩机监测加氢、重整、乙烯装置往复压缩机气缸压力，预警液击与气阀故障，保护设备与生产连续。
- 天然气输送 – 管道压缩机监控长输管线压缩机各级压力，优化压缩比，降低能耗，防止超压爆炸。
- 煤化工 – 合成气压缩机适配高压、高含尘工况，监测气缸压力脉动与气阀状态，保障煤化工核心机组长周期运行。
真实案例
某石化公司加氢装置 4 台往复压缩机频繁气阀损坏，每月停机 2–3 次，单次损失超 50 万元。2025 年改造，每台机配置 1 套 3500/77M（4 通道覆盖 2 缸）。
投用后，模块通过P-V 图异常提前 72 小时预警气阀故障，全年非计划停机降至 0 次；压力脉动监测避免管网共振，能耗降低 6%；512 条事件记录快速定位诱因，维护效率提升 70%。
核心卖点与差异化
- 压缩机专用：P-V 图 + 压力脉动 + 气阀诊断三合一，区别于普通振动模块
- 4 通道独立：单模块覆盖 2 台双缸压缩机，性价比高、节省机架槽位
- 高精度动态监测：100 kHz 采样 +±0.5% 精度，捕捉毫秒级压力突变
- 早期故障预警：气阀泄漏 / 损坏提前 3–7 天预警，避免突发停机
- 原装质保：美国原厂制造，一年质保，提供出厂校准与测试报告
