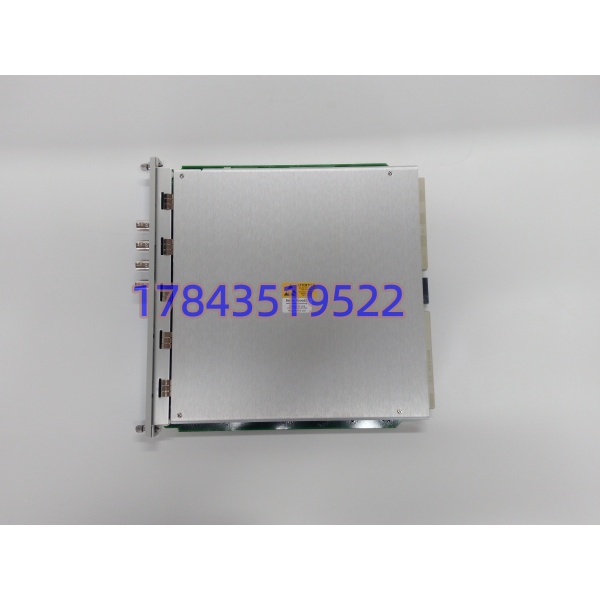

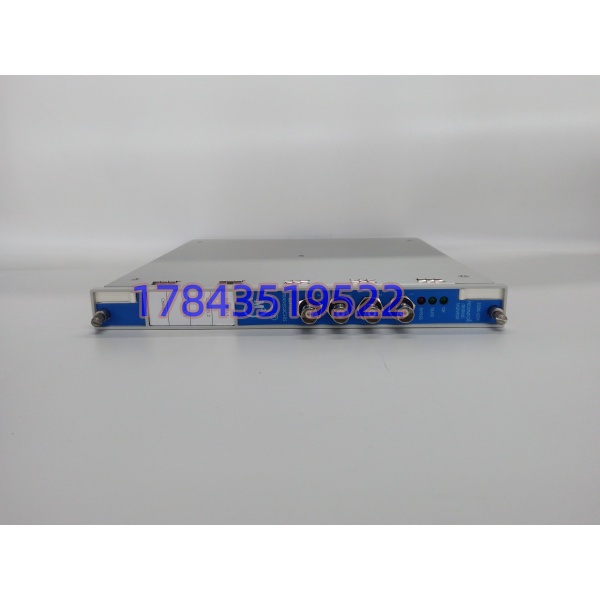

本特利 3500/42M（176449-02）| Proximitor 振动位移监测卡

描述

关键技术规格

产品深度介绍

3500/42M 是 3500TSI 系统核心监测模块，每一路通道可通过组态软件单独定义监测类型。模块接收电涡流、地震式传感器原始信号，完成信号调理、滤波、幅值运算，实时对比报警设定值，输出 OK 状态、警告、危险继电器信号，实现大型旋转机组机械保护。

广泛配套火电汽轮发电机组、炼化大型压缩机。模块采用前后卡分离架构，前卡负责信号运算，后端 I/O 卡承担现场线缆接线。硬件架构专属 3500 机架，不能直接兼容新一代 System 1 相关平台。现场通道失效后，原厂订货周期普遍达到 12~16 周。

应用场景与行业案例

大型旋转机组不允许长期失去振动、位移保护，3500/42M 一旦通道故障，对应测点保护失效，运维只能临时屏蔽测点，带来设备安全隐患。年度大修窗口期有限，现货备件是缩短停机时长的关键。

典型应用场景：

1. 火力发电 – 汽轮发电机组 TSI 系统 监测高中压转子径向振动、推力轴承轴向位移，防止动静摩擦、推力瓦烧毁。
2. 石油化工 – 离心式压缩机、膨胀机组 压缩机轴振监测，机组超速、振动超标执行联锁停机，避免转子损毁。
3. 天然气长输管线 – 管线增压站压缩机组 多台并联压缩机在线连续运行，振动保护为机组核心安全屏障。
4. 冶金行业 – 高炉轴流风机、烧结主抽风机

案例：华北炼化压缩机组抢修 去年检修期间，一台原料气压缩机 TSI 系统两块 3500/42M 相继出现通道 No OK 告警。工程师排查确认模块硬件通道损坏。咨询贝克休斯代理商，新品货期超过 3 个月。 压缩机属于连续运行关键设备，无法长期屏蔽测点带病运行。项目找到现货模块，提前在 3500 测试机架完成 4 通道全量程校验，模拟探头断线诊断功能。停机窗口完成前后卡整体更换，导入原有组态参数，全部测点恢复正常监测。 运维部门后续储备同款模块用于应急。

质量透明化检测流程

1. 入库验收检测 核对面板型号 3500/42M 与 PCB 部件编号；目视检查壳体完好、BNC 接口无滑丝、电路板无烧灼腐蚀、背板针脚无弯折氧化。
2. 上机功能测试 搭建完整 3500 机架测试平台；模块上电自检正常；信号发生器逐通道模拟振动、位移信号，验证量程采集；模拟探头开路 / 短路校验诊断告警；连续 24 小时通电老化，测试视频、记录文件可提供客户核验。
3. 电气参数测试 Fluke 仪表检测背板供电回路；校验各通道信号输入阻抗，排查隐性通道故障。
4. 固件 / 配置验证 读取固件版本存档；记录模块硬件跳线位置拍照留存。
5. 最终质检包装 质检人员复核全部测试项目；模块独立防静电袋封装，外层气泡膜缓冲；粘贴 QC 合格标签标注检测日期。
