描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 通道数量 | 4 路独立信号采集通道 |
| 适配传感器 | 3300XL 涡流探头、9200 速度传感器、ICP 加速度计 |
| 传感器供电 | -24 V DC，同轴短路保护 |
| 整机功耗 | 7.7 W |
| 输入阻抗 | 10 kΩ（涡流、加速度输入标准值） |
| 频率响应 | 4 Hz～4000 Hz 可编程滤波 |
| 缓冲输出 | 每通道同轴缓冲接口，输出阻抗 550 Ω |
| 变送输出 | 单通道独立 4～20 mA 电流信号，正比测量量程 |
| 工作温度 | -30 ℃ ~ +65 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 环境湿度 | 5%～95% RH，无凝露 |
| 机架占用 | 3500 标准机架单高槽位，配套后 IO 端子板使用 |
| 报警逻辑 | 单通道预警、双通道危险停机联锁 |

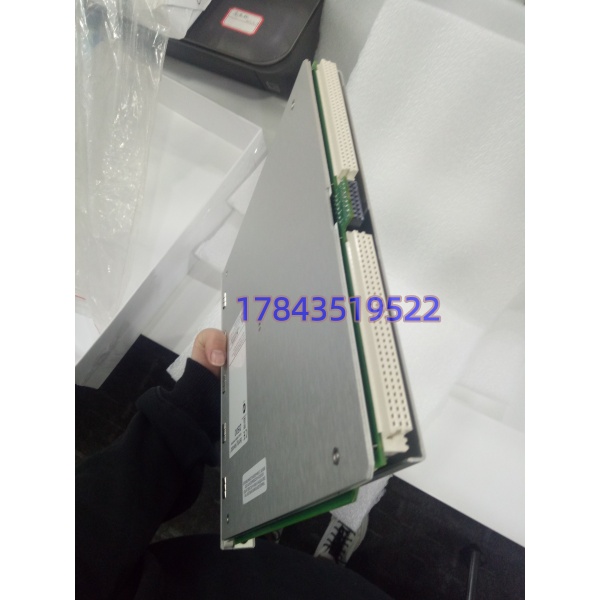

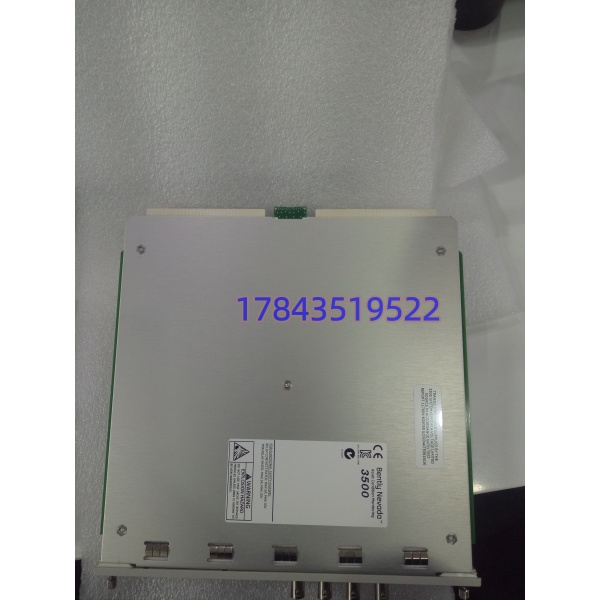

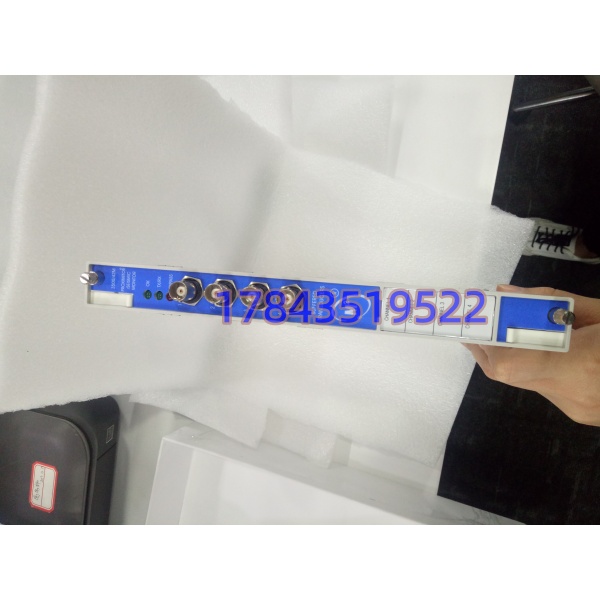

3500 42M
3500 42M
产品深度介绍
3500/42M 是本特利 3500 系统通用四通道监测卡件，专门用于各类旋转机组的轴位移、轴承座振动在线监测，兼容涡流、速度、加速度三类主流传感器，一套卡件可同时采集轴相对振动与机壳绝对振动数据。模块内置独立信号调理电路，每通道可单独配置测量量程、滤波参数、报警阈值，采集数据经背板上传至 3500/25 通信网关，对接 DCS、PLC 系统；相比初代 3500/42 增加 HART 诊断功能，实时读取传感器间隙电压、线路断线故障，大幅降低机组误停机概率，工业现场通用性更强。
整套卡件搭配后端子板 128229-01 使用，无需额外信号隔离，宽温区间适配电厂、炼化、煤化工高温高粉尘机柜，硬件联锁回路独立于通讯链路，通讯中断时仍可执行机组保护停机逻辑，满足特种设备安全规范要求。
应用场景与行业案例
现场工程痛点
大型压缩机、汽轮机轴承振动监测通道不足，需混用多种传感器，单通道卡件占用机架槽位过多；老旧 3500/42 卡件无传感器诊断，探头断线、线路漂移不会提前预警，突发振动超标直接触发非计划停机，单次停机损失可达数十万。
典型应用场景
- 火力发电厂 – 汽轮发电机组辅机锅炉引风机、给水泵、循环水泵轴承座振动监测，单块 42M 覆盖 4 台辅机测点，采集机壳速度振动，提前预警轴承磨损、转子不平衡故障。
- 石油炼化 – 离心式压缩机裂解气、循环氢压缩机轴承壳体振动监控，搭配加速度传感器捕捉高频冲击信号，预判轴瓦剥落、气蚀故障。
- 天然气场站 – 增压机组野外燃气压缩机远程在线监测，宽温硬件适配冬季低温环境，4-20mA 信号直传场站 SCADA 系统。
- 钢铁冶金 – 高炉风机、烧结主抽风机高粉尘高温机柜环境，多测点集中监测，双通道危险联锁逻辑规避单一探头故障误停机。
- 水利水电 – 水轮发电机组水轮机轴承振动、推力瓦位移监测，潮湿环境下稳定采集低频振动信号，满足水电设备长期连续运行需求。
真实抢修案例
去年冬季，西北某煤化工循环氢压缩机原有 3500/42 卡件老化，频繁出现通道信号漂移，每周误报警 2-3 次，原厂备件交付周期 8 周，机组无法长期带故障运行。采购对接我们调取现货 3500/42M，入库全检后当天发出，现场工程师直接插拔替换，原有组态文件直接加载，仅半小时完成通道校准。新增 HART 诊断功能后，运维人员可在线查看探头间隙电压，提前发现线缆老化隐患，后续半年无一次虚假报警，企业同步储备 2 块 42M 作为应急备件。
核心卖点与差异化
- 四通道集成设计，单卡覆盖 4 路测点，相比双通道 3500/40M 减少机架槽位占用 50%，降低机柜扩容成本
- 兼容涡流、速度、加速度三类传感器，一套卡件兼顾轴位移与机壳振动监测，无需分购不同功能卡件
- 内置 HART 传感器诊断，实时监测探头间隙、线路短路 / 断路，提前预警隐患，减少无预警停机
- 独立硬件报警回路，通讯断线不影响保护联锁，满足石化、电力机组安全强制规范
- 出厂全套信号校准与 24 小时满载老化测试，附带完整检测报告，质保周期 12 个月
- 4～20mA 独立变送输出，无需额外信号转换模块，可直连第三方 PLC、记录仪
